ママチャリレストア 〜組み立て開始 その2 BB取り付け〜

YOUの自転車小屋2.0へ移転しました。

BBを取り付けて行きます。

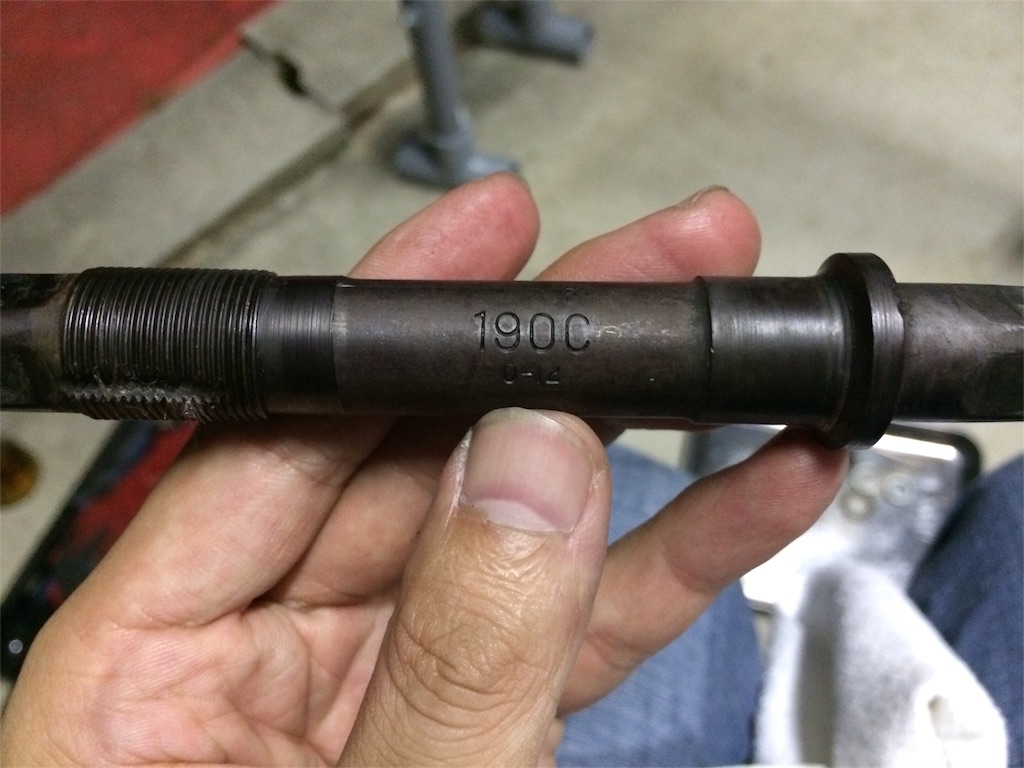

今回の自転車のBBシャフトは一般的な物とちょっと違ってます。
一般的なものは左右にベアリング内輪の受けが付いてますが、これは片側にしかありません。
f:id:youscyclecabin118:20160401233825j:image

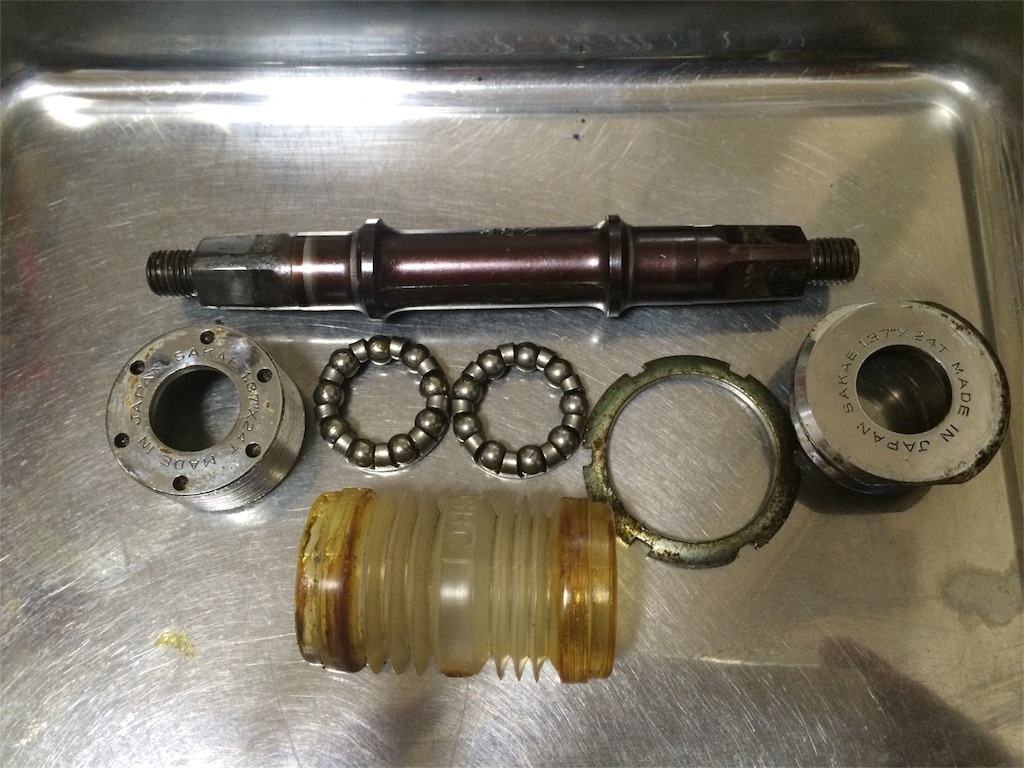

一般的な構成はこんな感じ
f:id:youscyclecabin118:20160401234654j:image

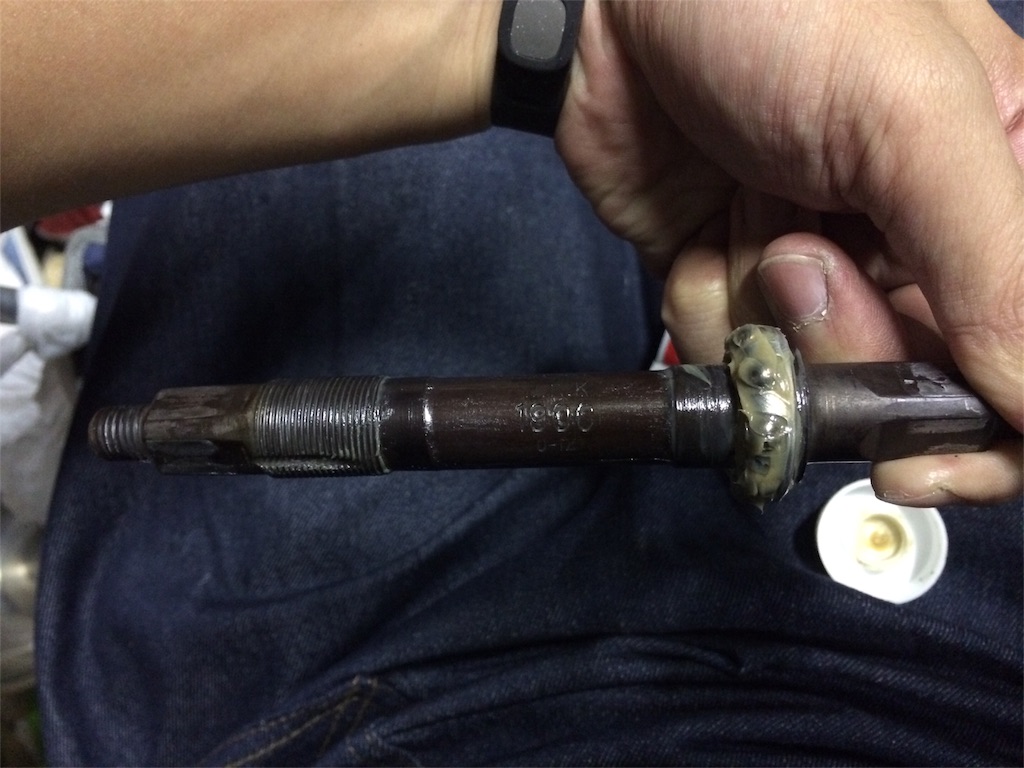

リテーナーベアリングを取り付けるとこんな感じになります。
当然シャフトには左右がありますが、写真の状態だと右側がギヤ側になります。

取り付ける時はこの状態で右のBBから左側へ挿入して行くのが、正しい付け方になります。
f:id:youscyclecabin118:20160401233911j:image

左側にはベアリング内輪の受けがありません。
これは受けになるナットを付けることで対応します。
この構造はハブシャフトと同じになります。
f:id:youscyclecabin118:20160401234038j:image

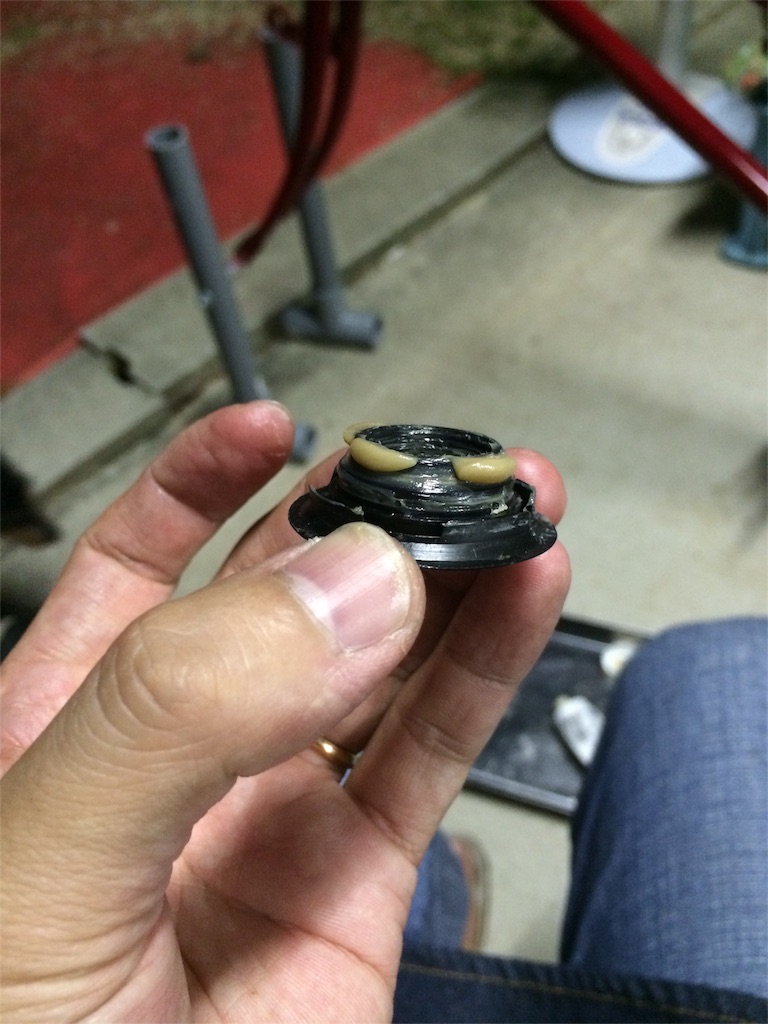

グリスはしっかり塗って取り付けます。
f:id:youscyclecabin118:20160401234125j:image

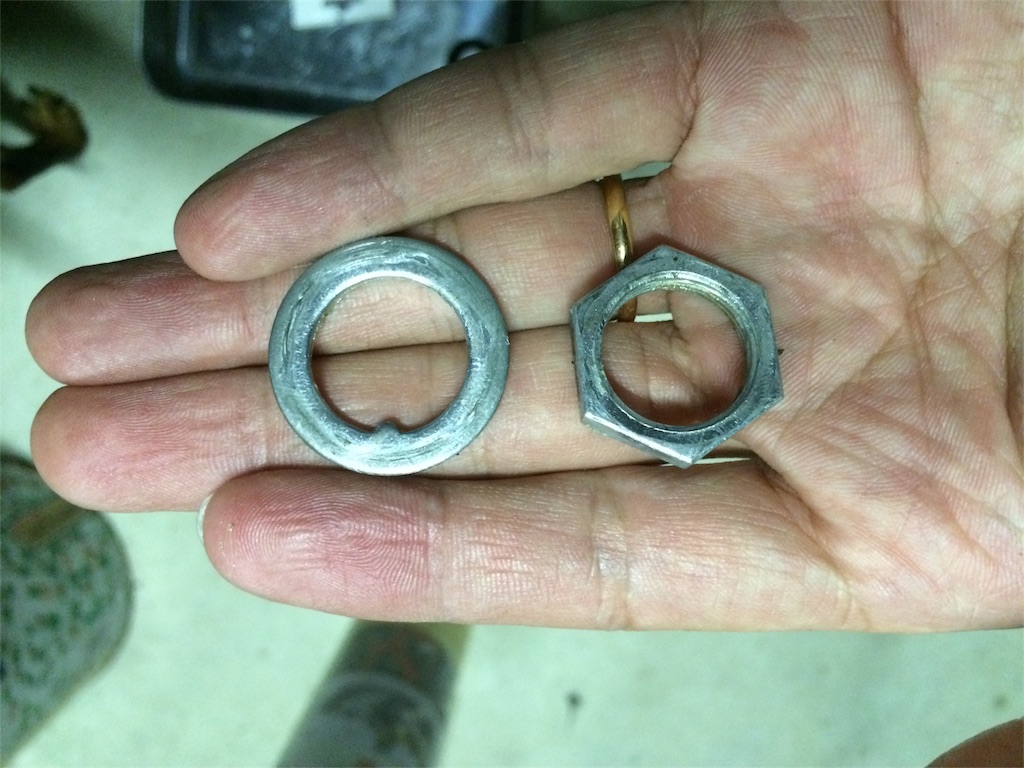

舌付きワッシャーと回り止めの用のナットを準備して
f:id:youscyclecabin118:20160401234157j:image

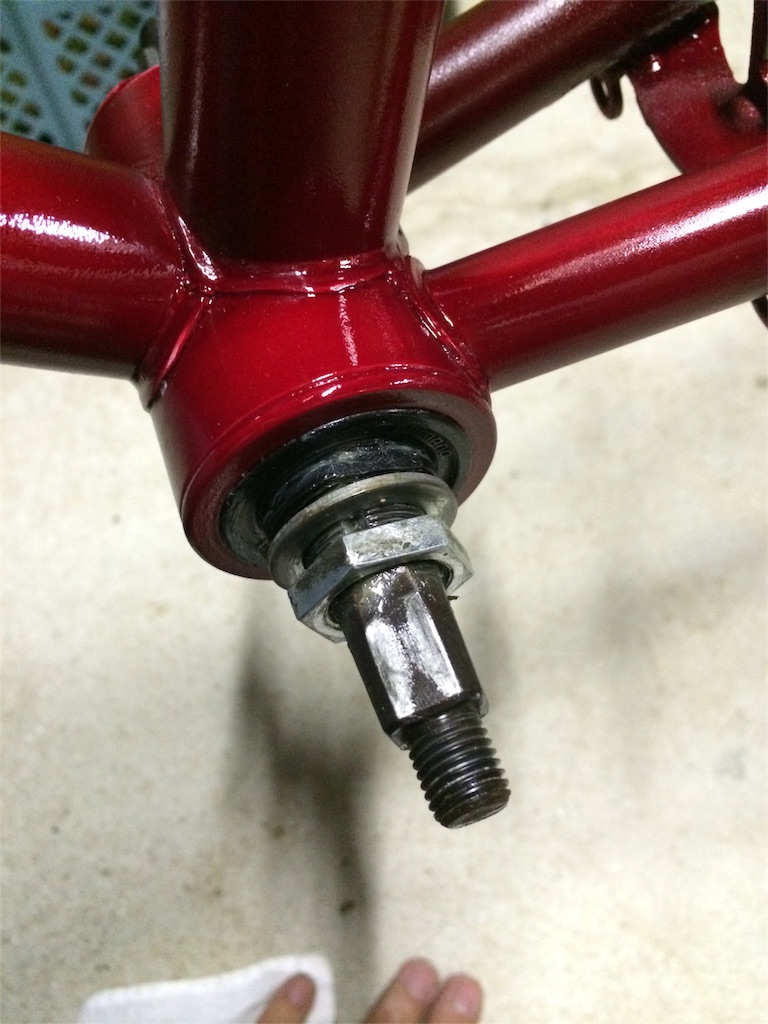

仮止めをするとこんな感じ
f:id:youscyclecabin118:20160401234343j:image

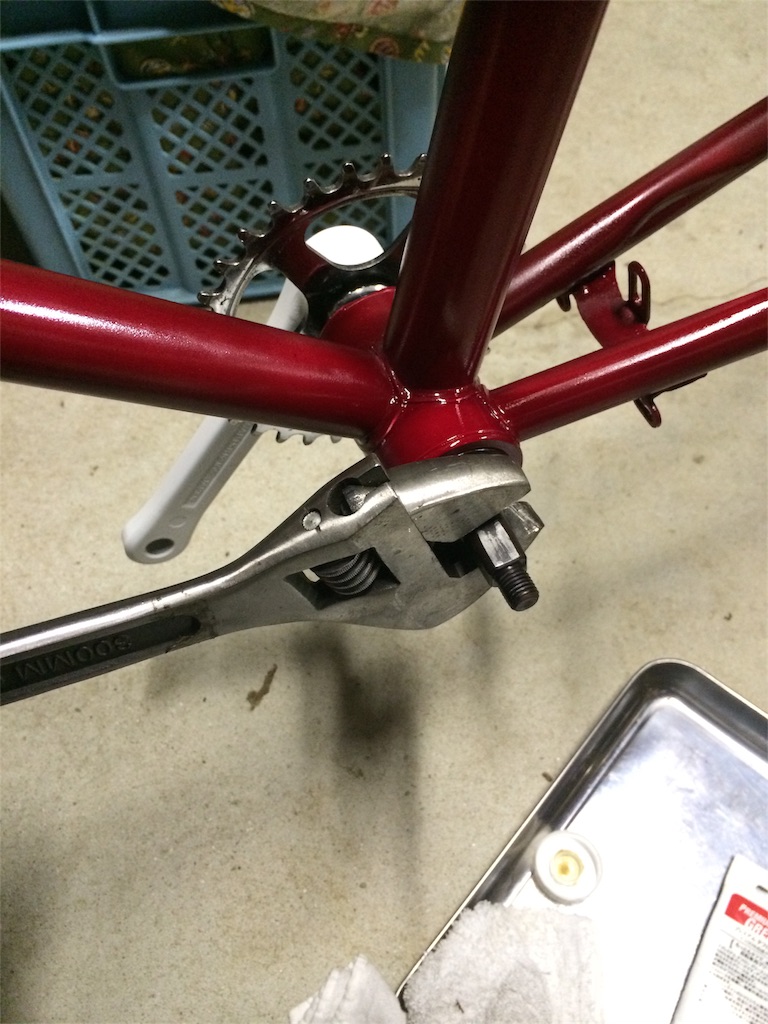

本締めにはモンキーと回り止めの為に反対側にクランクを仮組してます。
f:id:youscyclecabin118:20160401234414j:image

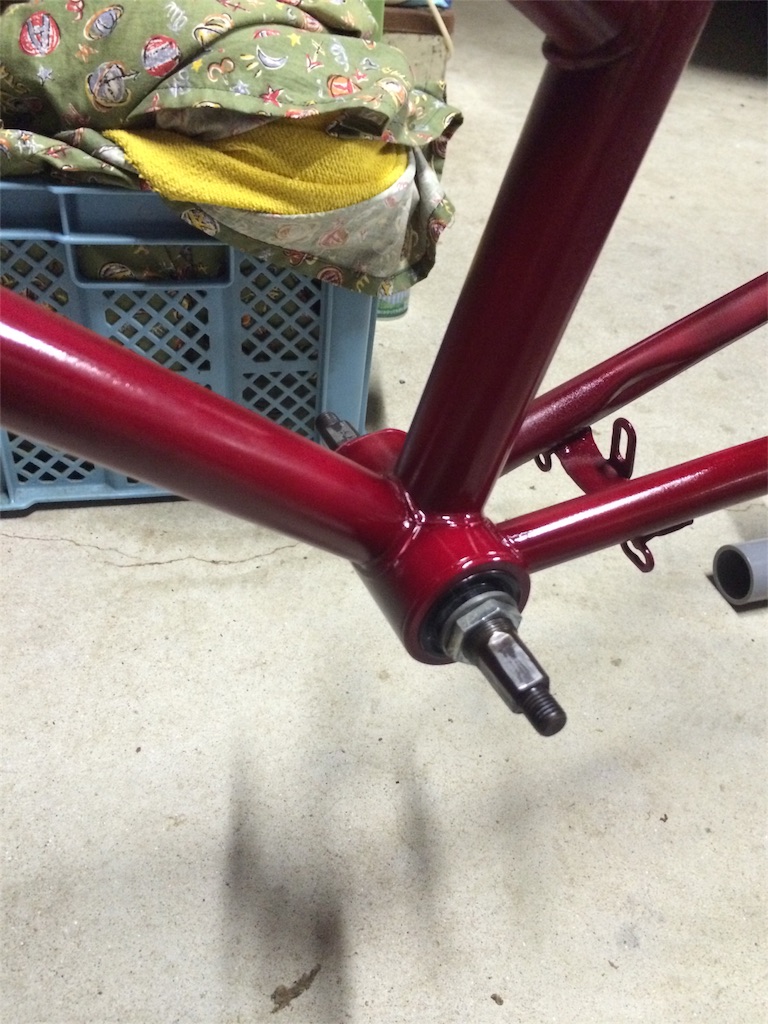

完成
f:id:youscyclecabin118:20160401234500j:image

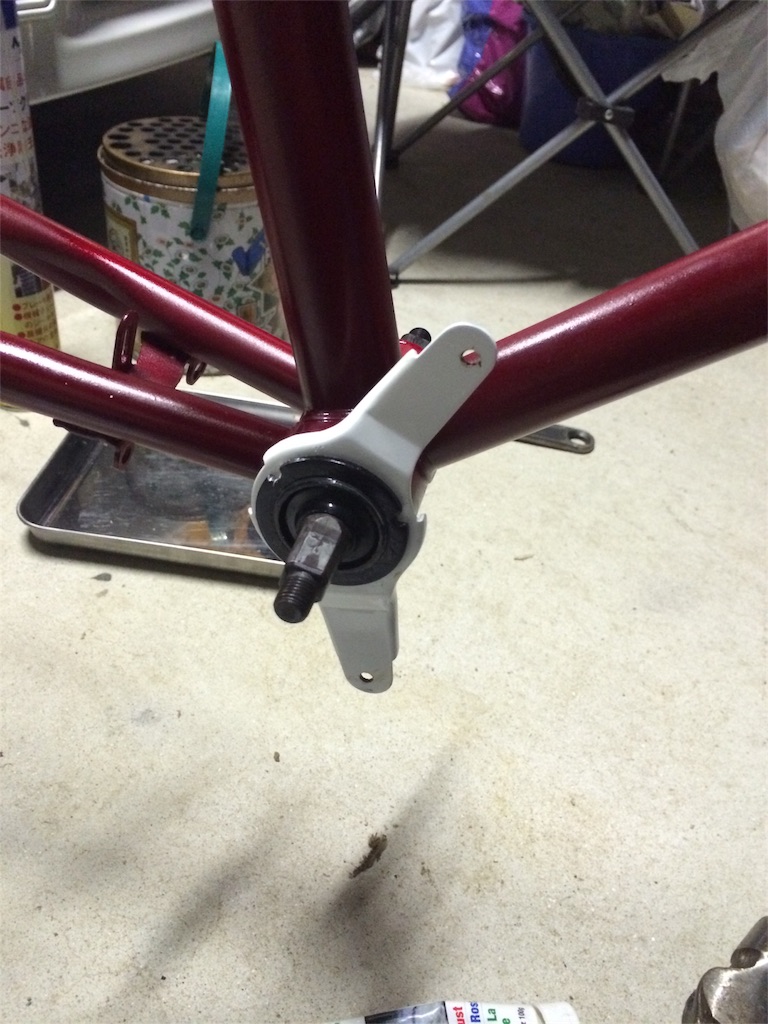

ギヤ側はチェーンカバーのステーが必要なのでフレームに切っているネジにロックリングで取り付けて完了。
f:id:youscyclecabin118:20160401234529j:image

少しずつですが、形になってきました。
