格安クロスバイクの使用前分解点検 〜組み立て開始 その2 BBクランク取り付け〜

BBを取り付けて行きます。

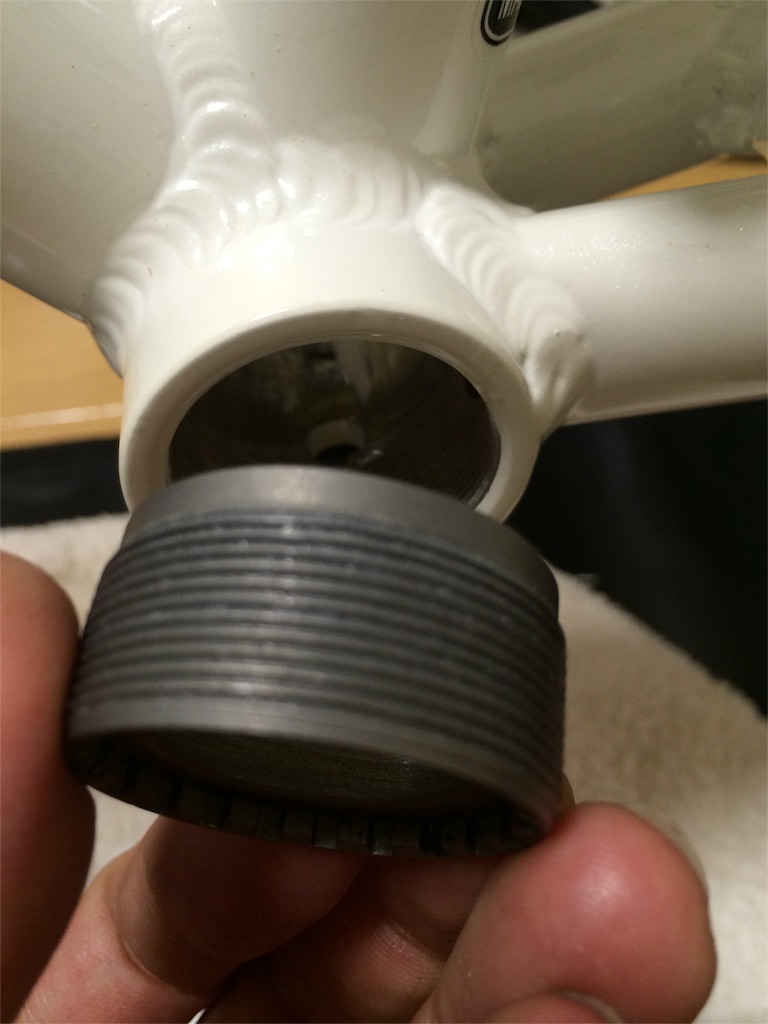

一通り洗浄はしていますが、外した際の切子が気になったのでBBカップを取り付けてネジ山をさらう事にします。

ネジ山には切削油代わりにスプレーグリスを塗っておきます。

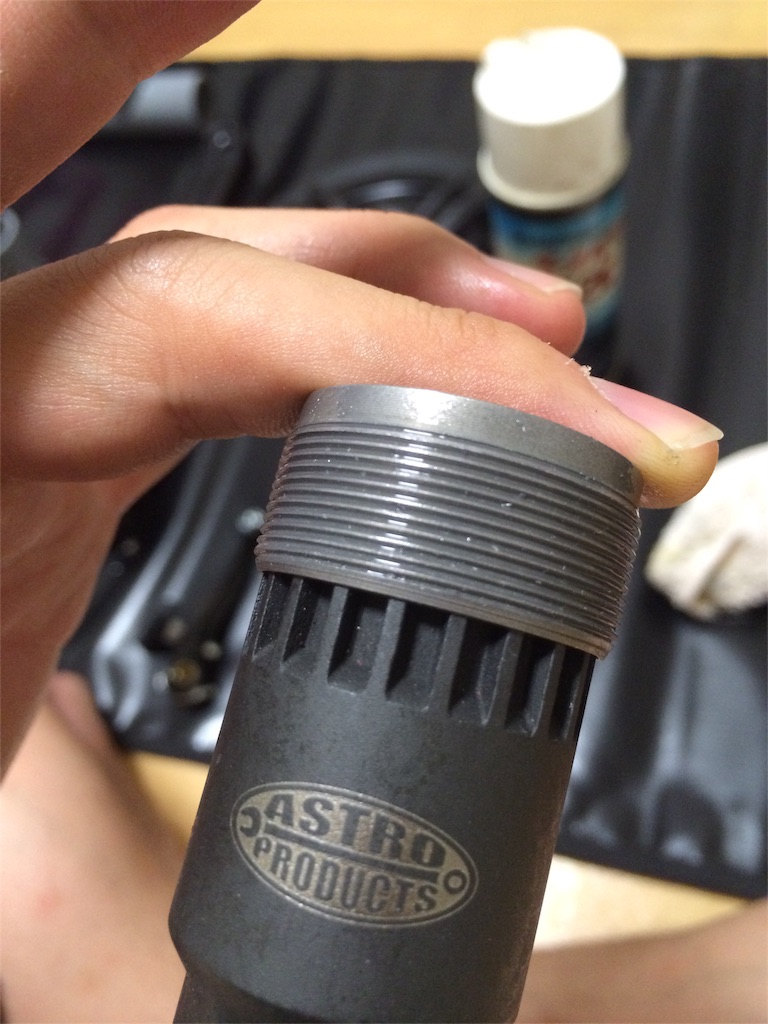

BBカップにはこの様な細かい切り欠きが有るので

専用工具が必要になります。

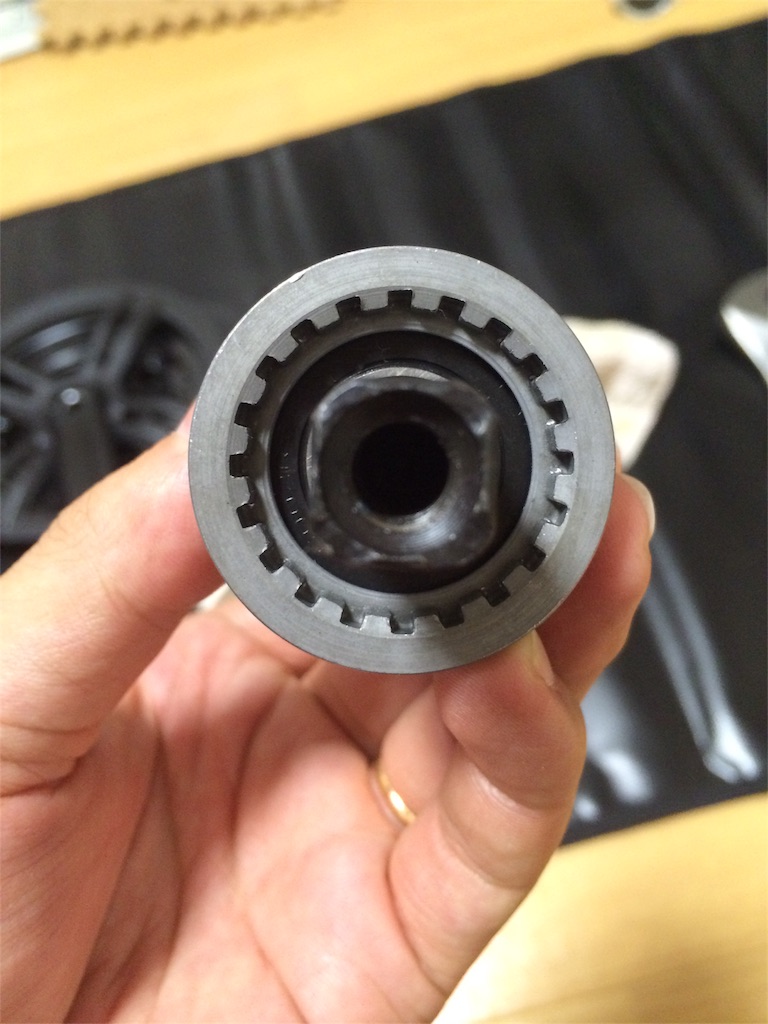

写真は既にさらったあとですが、少し溝に切子が付いてます。

これは反ギヤ側です。

ギヤ側も同じ感じです。

再洗浄したら組み立て本番。

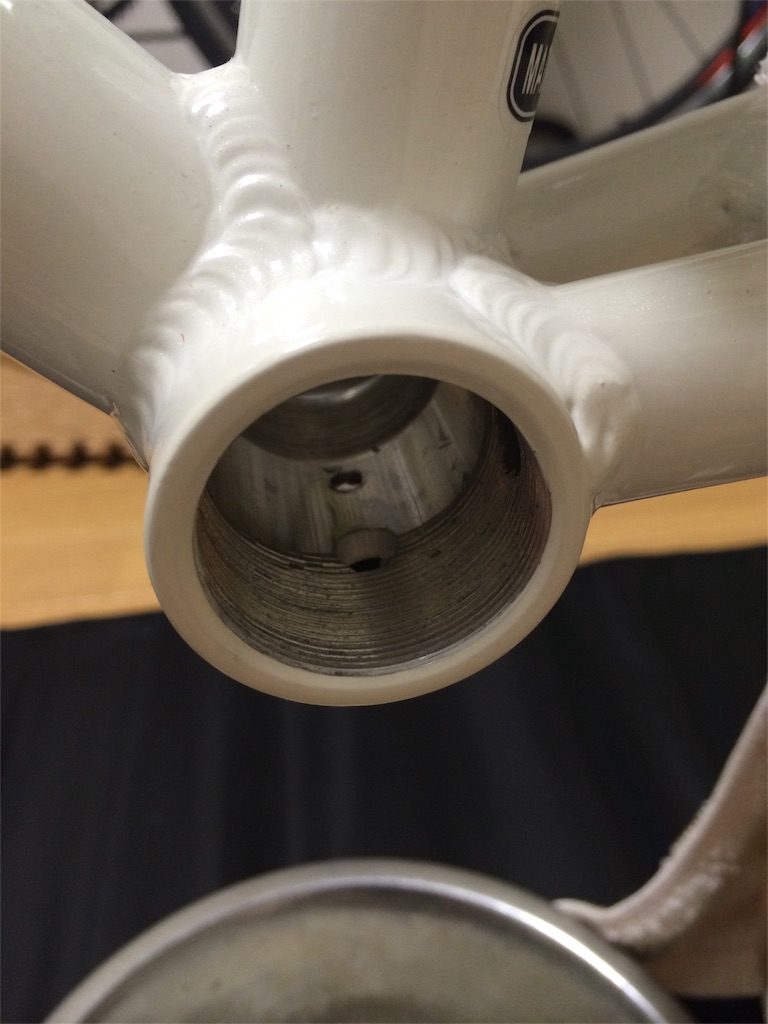

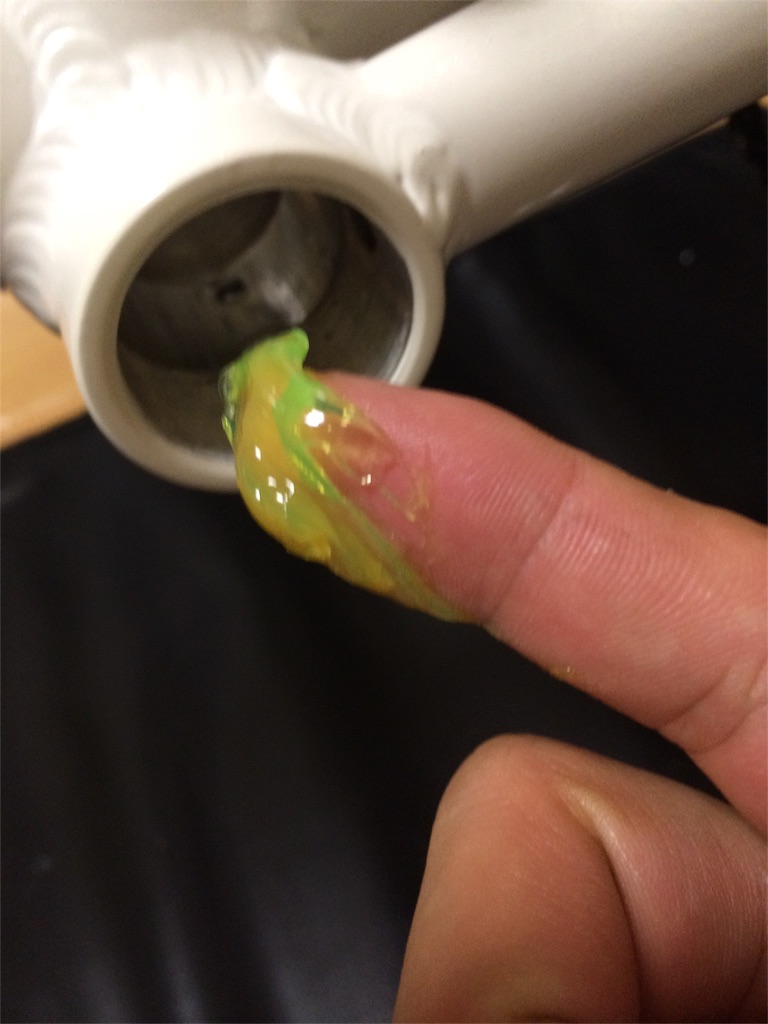

固着防止と錆防止の為にフレーム側にグリスを塗ります。

ネジ山意外の未塗装部にも塗る事をお勧めします。

BB側にも塗ります。

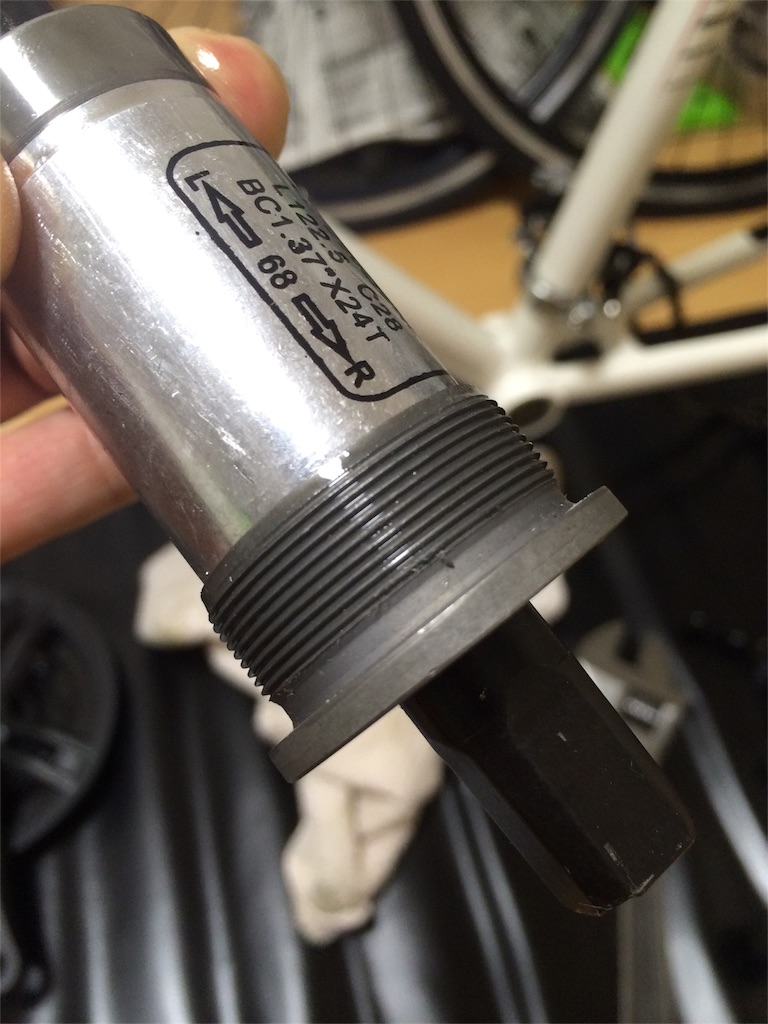

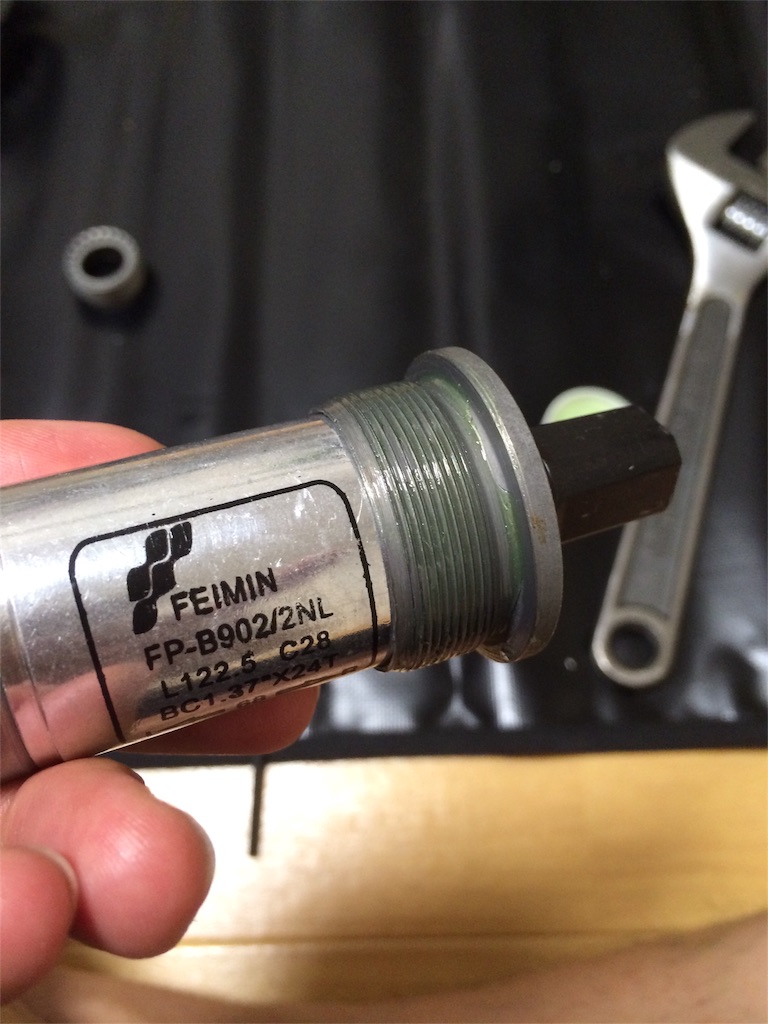

BBは聞いた事が無いメーカーでした。

Qファクターを広いので悪くなったらSHIMANOの短い物に変えちゃいたいですね。

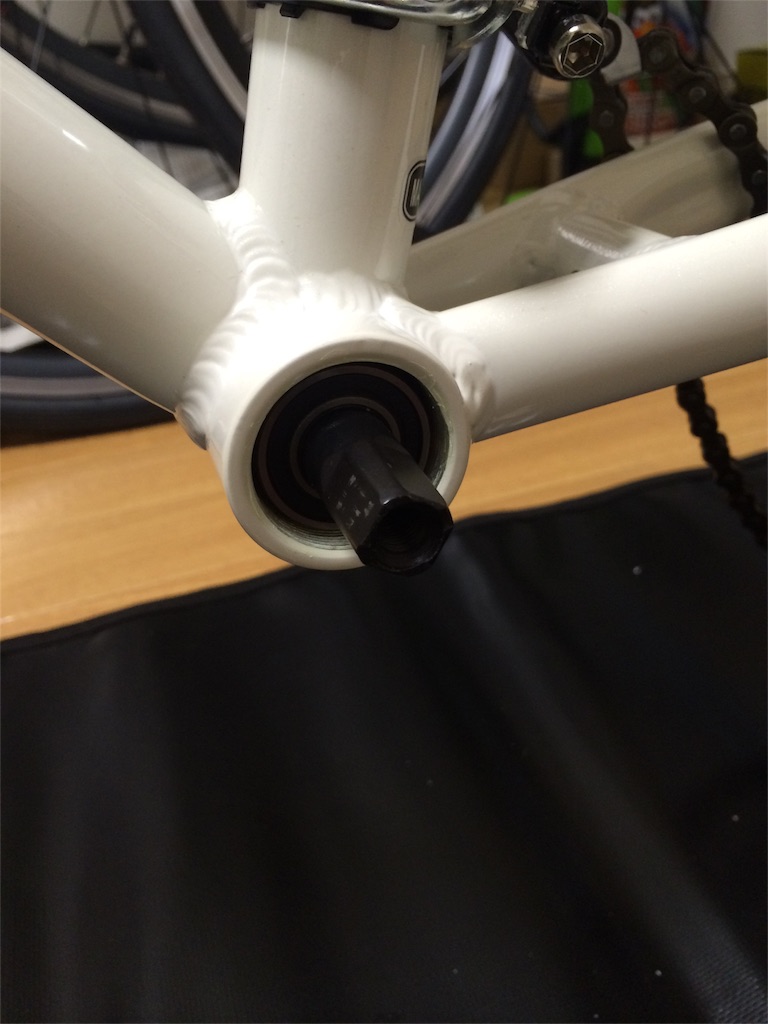

ギヤ側から取り付けてます（逆ネジ）。

この時はまだ仮組にしておきます。

かっちりつけてしまうと精度の悪いフレームだと反ギヤ側のカップが入らなくなる可能性があります。

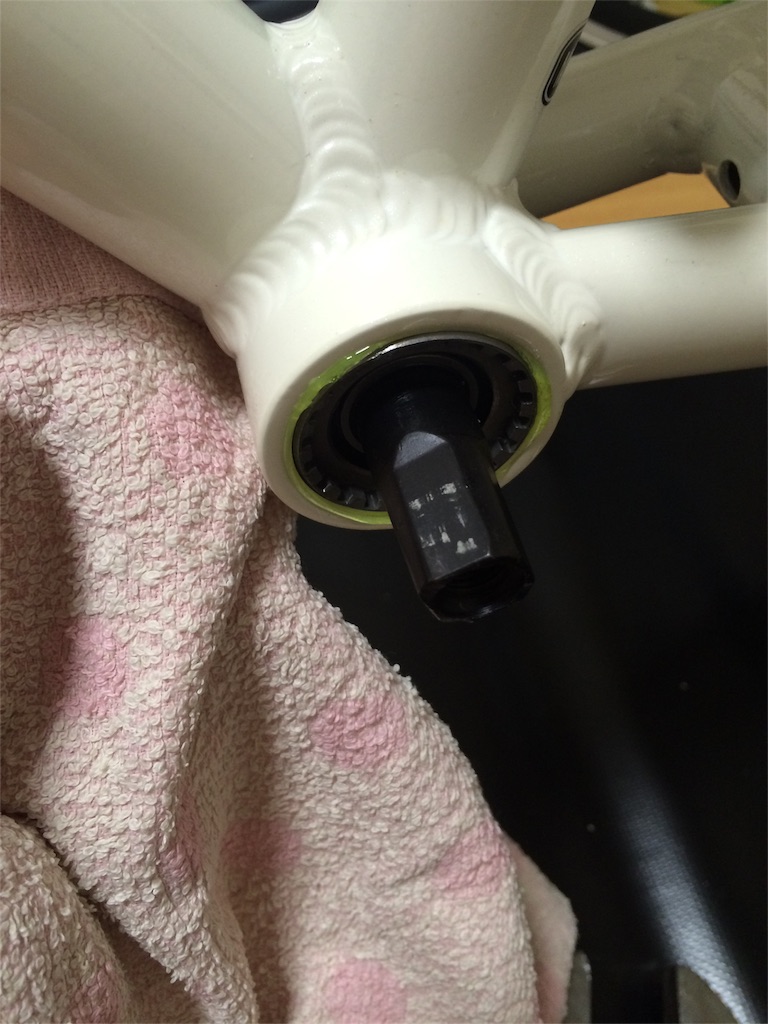

反ギヤ側もにグリスと塗って取り付けます（正ネジ）。

少しはみ出るくらいのグリスでOKです。

ギヤ側⇨反ギヤ側の順番で本締めをして完了。

続いてクランクを取り付けます。

取り付け部規格はスクエアテーパーですね。

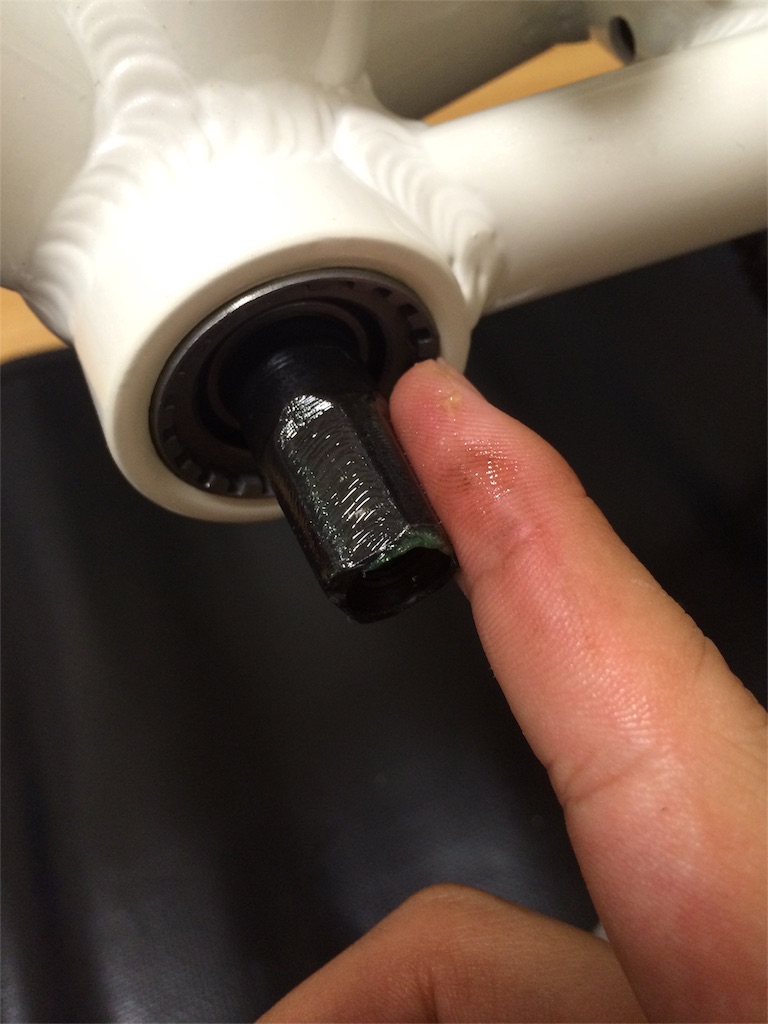

シャフトには固着防止の為にグリスを塗っておきます。

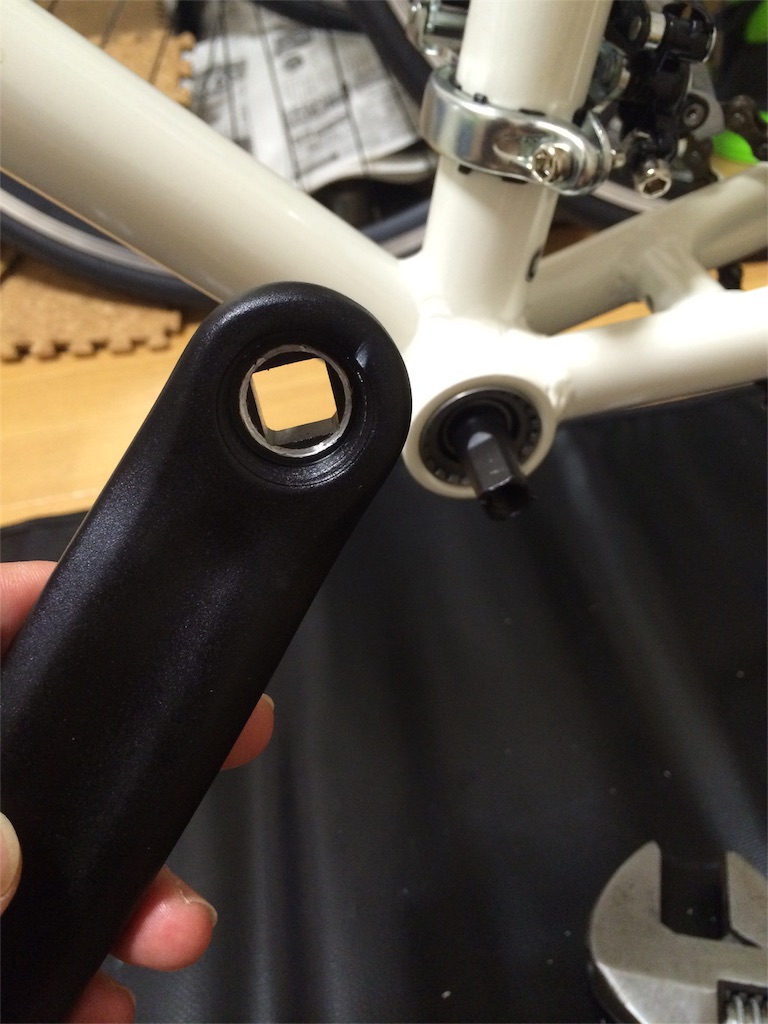

クランクを差し込み。

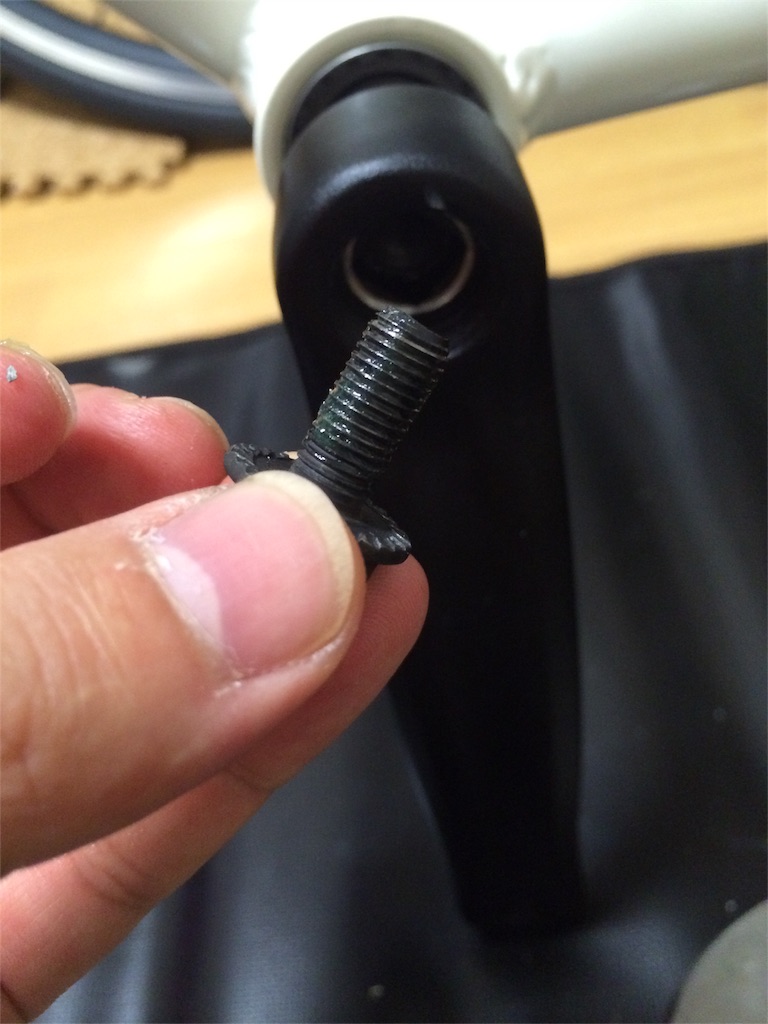

キャップボルトを取り付けます。

ボルトはクランク抜きに使ったコッターレスを使います。

抜き刺しどちらにも使える便利な工具です。

ギヤ側を取り付けます。

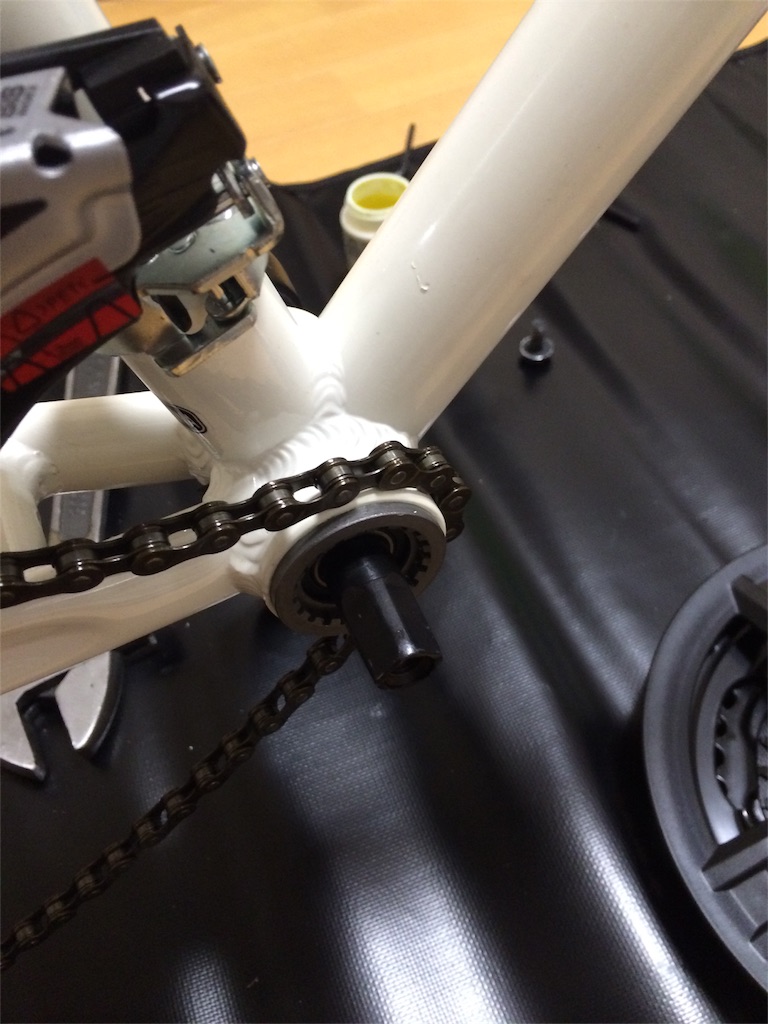

チェーンをフレームに預けてから取り付けます。

挟んだら大変ですからね。

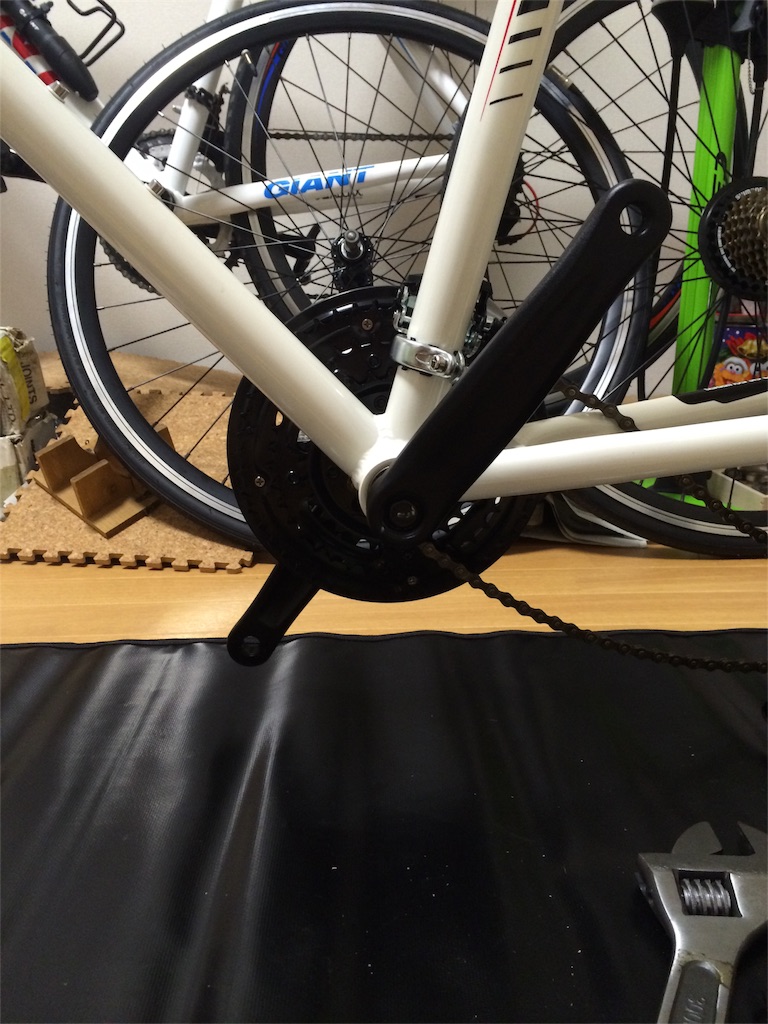

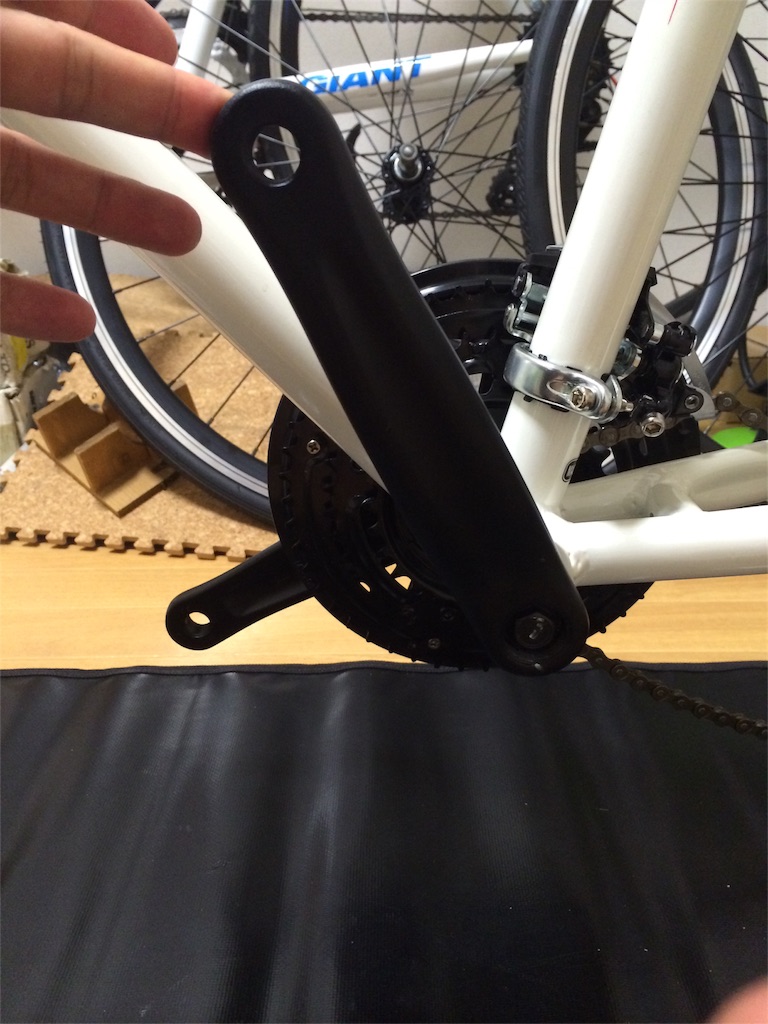

大丈夫だと思いますが、クランクは180度位相をズラして取り付けます。

写真はダメな例です。

正しい位置に取り付けて完了。
