オクタリンクBB/Dura Ace/BB-7700

YOUの自転車小屋2.0へ移転しました。

構造が気に入って買ったこのBBです。
新品ではありますが、構造の紹介とグリスの入れ替えを兼ねて分解組み立てていきます。

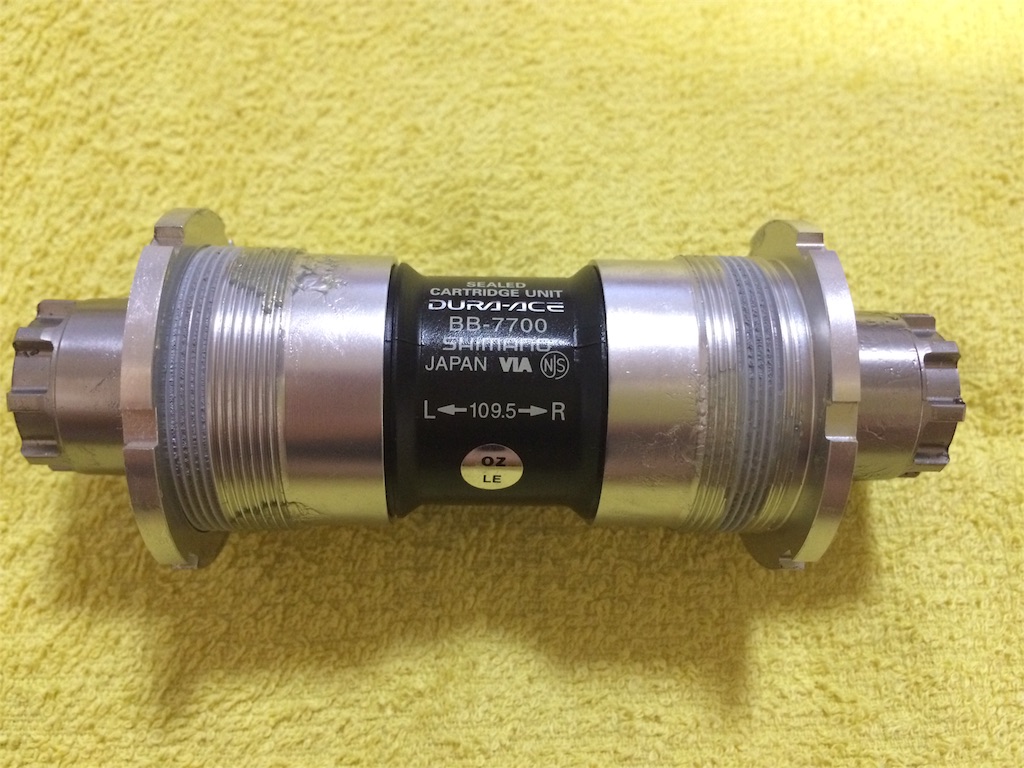

f:id:youscyclecabin118:20160414182925j:image

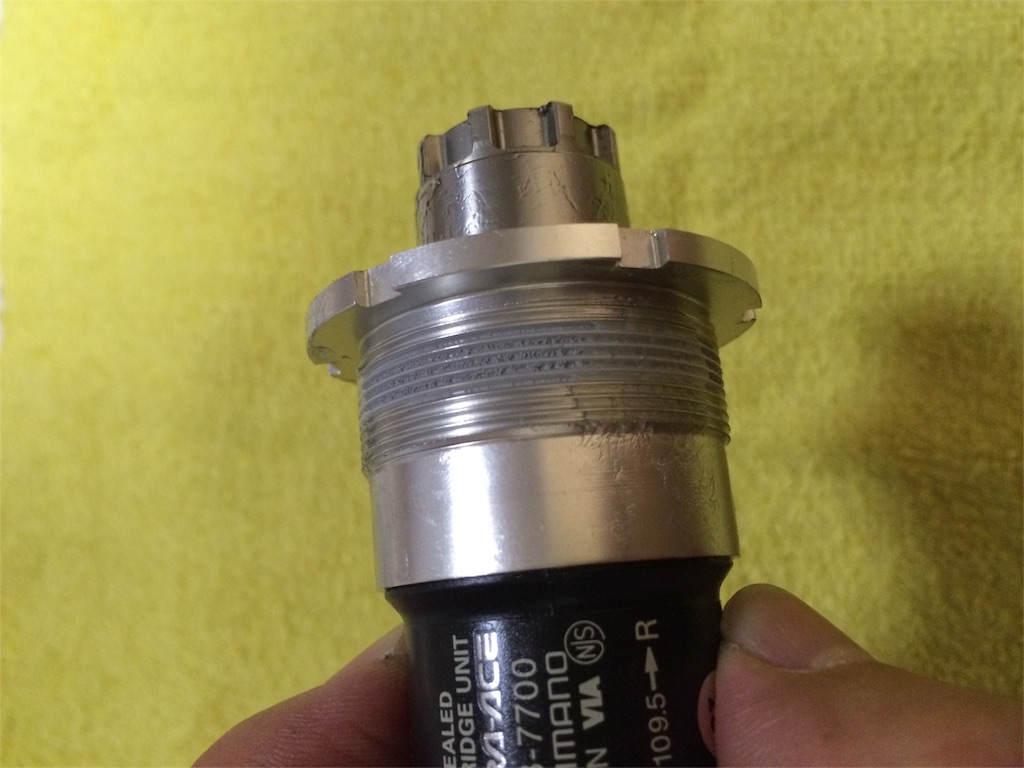

当然の如くネジ部には緩み止めが塗られています。
f:id:youscyclecabin118:20160414183115j:image

最初にロックリングを外します。
ロックリングはアルミで出来ているので専用工具出ないと山を痛めます。

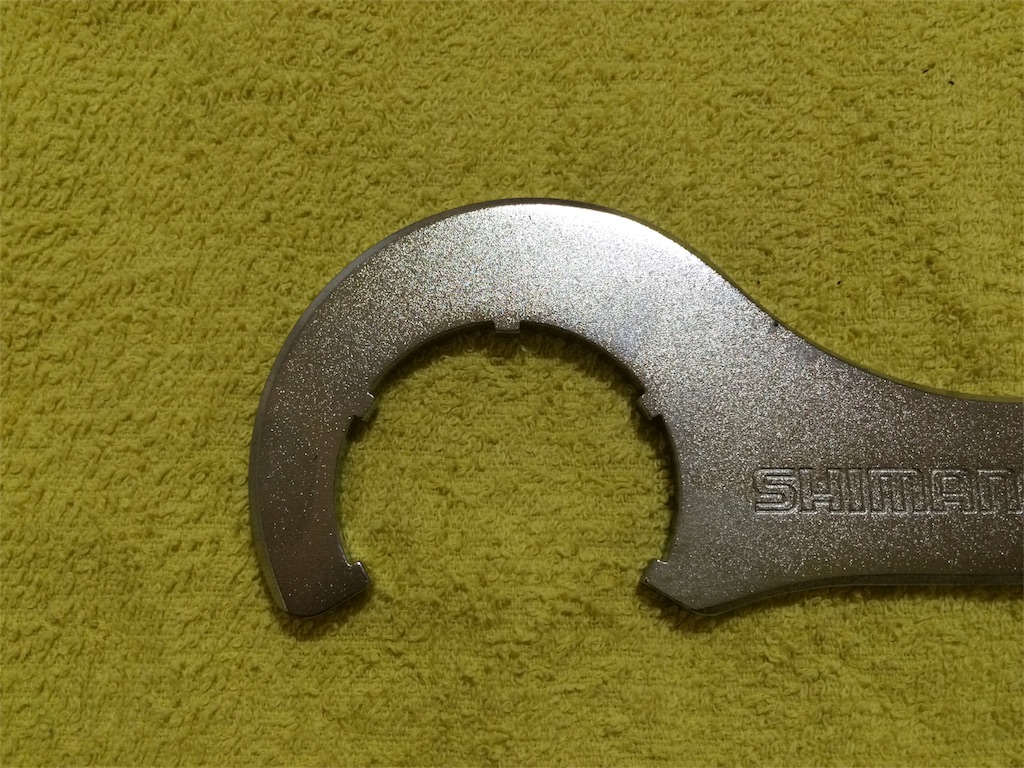

これはSHIMANO純正工具ですが、結構お高い物です。
ParkToolからも同じような物が出てますが
f:id:youscyclecabin118:20160414183210j:image

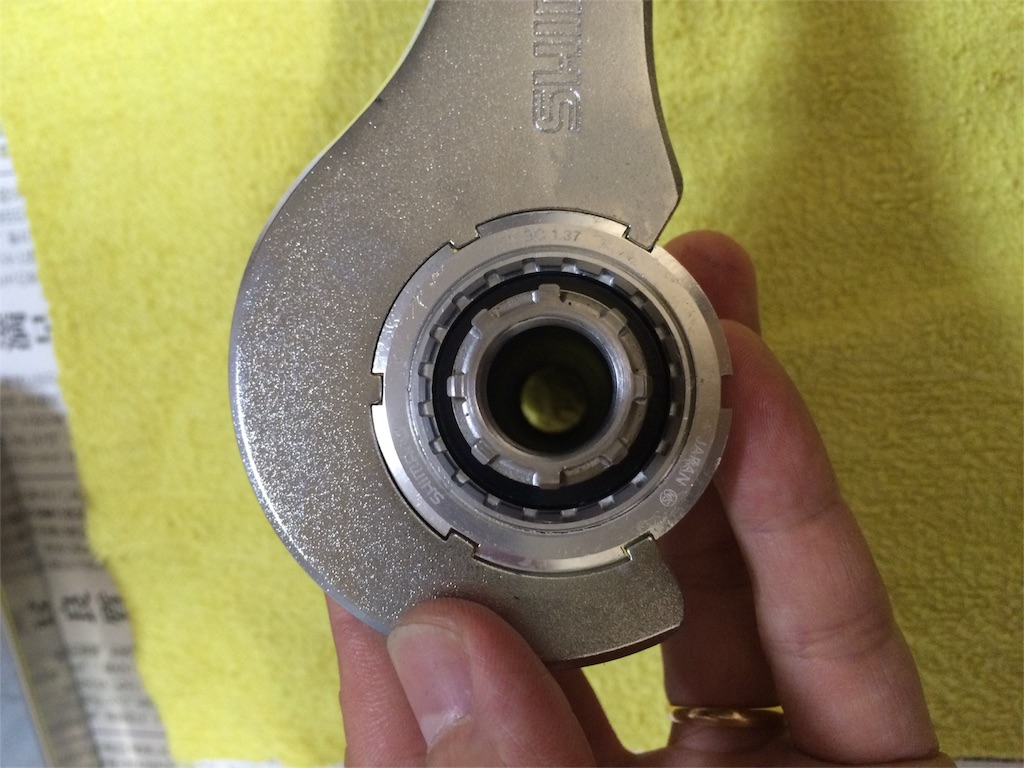

実際に取り付けた時のぴったり感はやはりSHIMANOが良いです。
ぴったりしてるということはそれだけ力がしっかり掛かると言うことなので、公開しない為にはSHIMANO純正がオススメです。
f:id:youscyclecabin118:20160414183254j:image

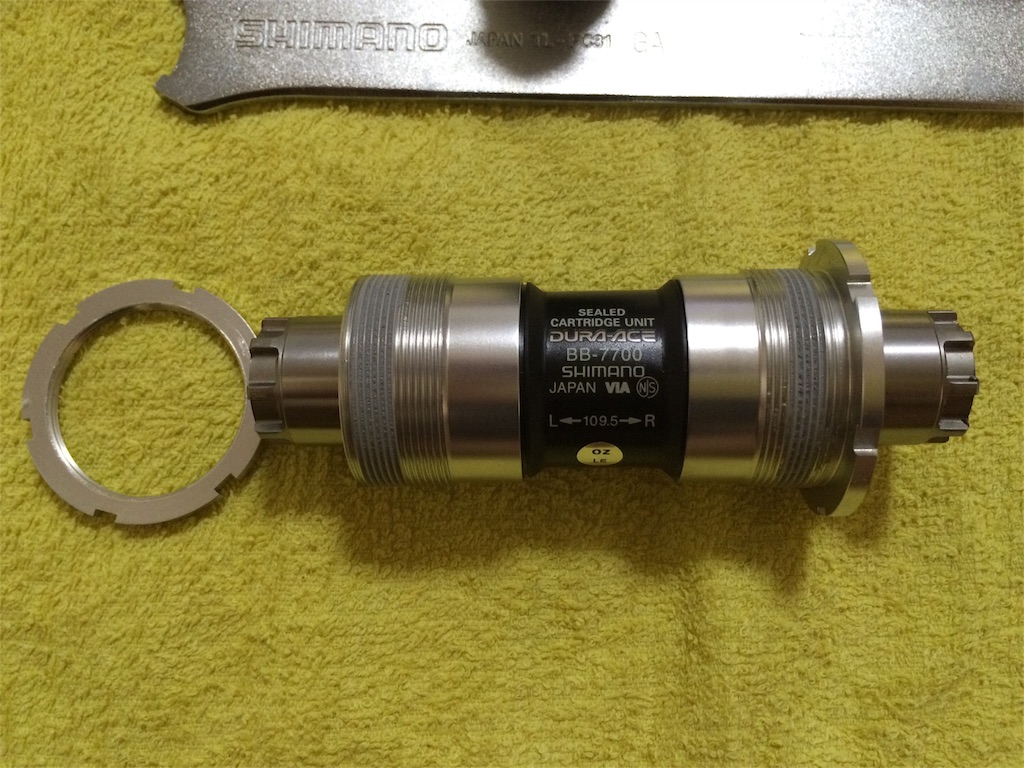

前置きが長かったですが、外れました。
f:id:youscyclecabin118:20160414183415j:image

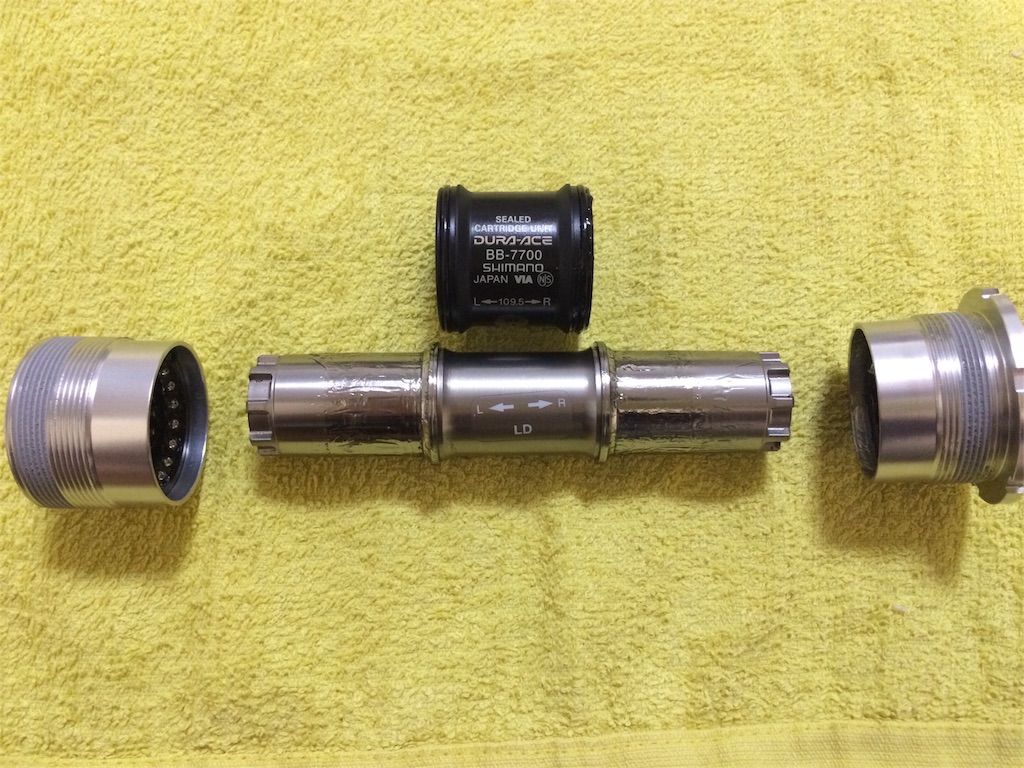

そしてこのBB最大の特徴がこちら。

カートリッジのように見えてカップアンドコーンになっているという事。
f:id:youscyclecabin118:20160414204438j:image

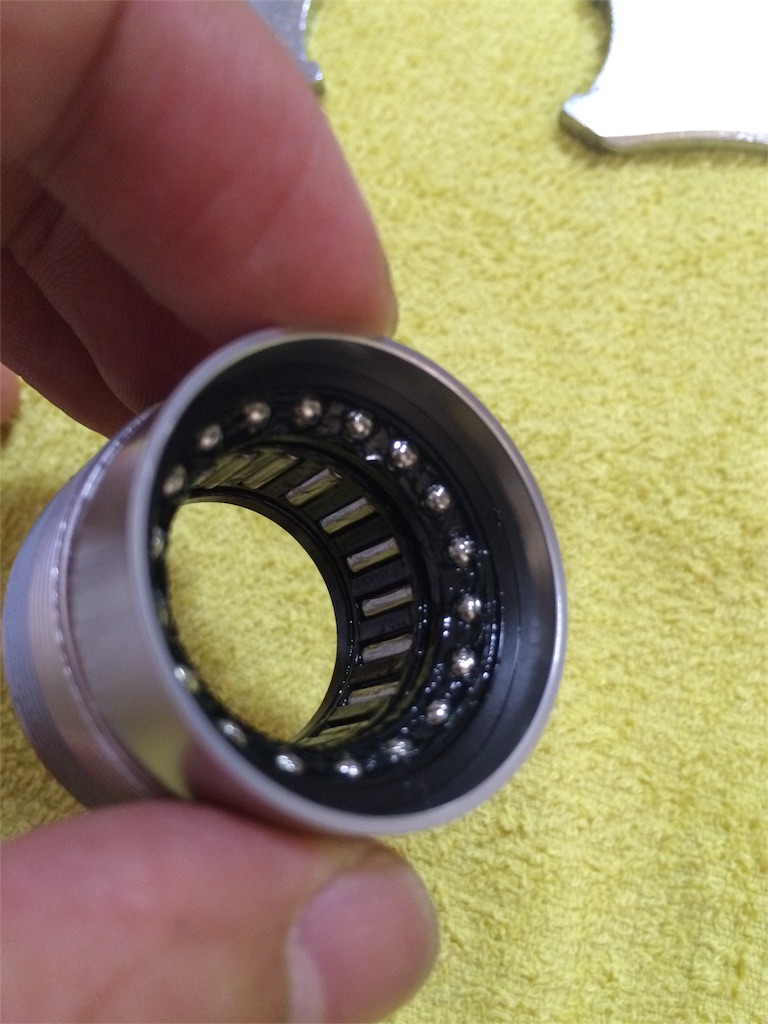

しかも玉受けはラジアルのニードルとスラストのボールがしっかり配置されている構造。
f:id:youscyclecabin118:20160414204519j:image

スラストのボールが当たるレース部分は分離出来るようになってます。
f:id:youscyclecabin118:20160414204618j:image

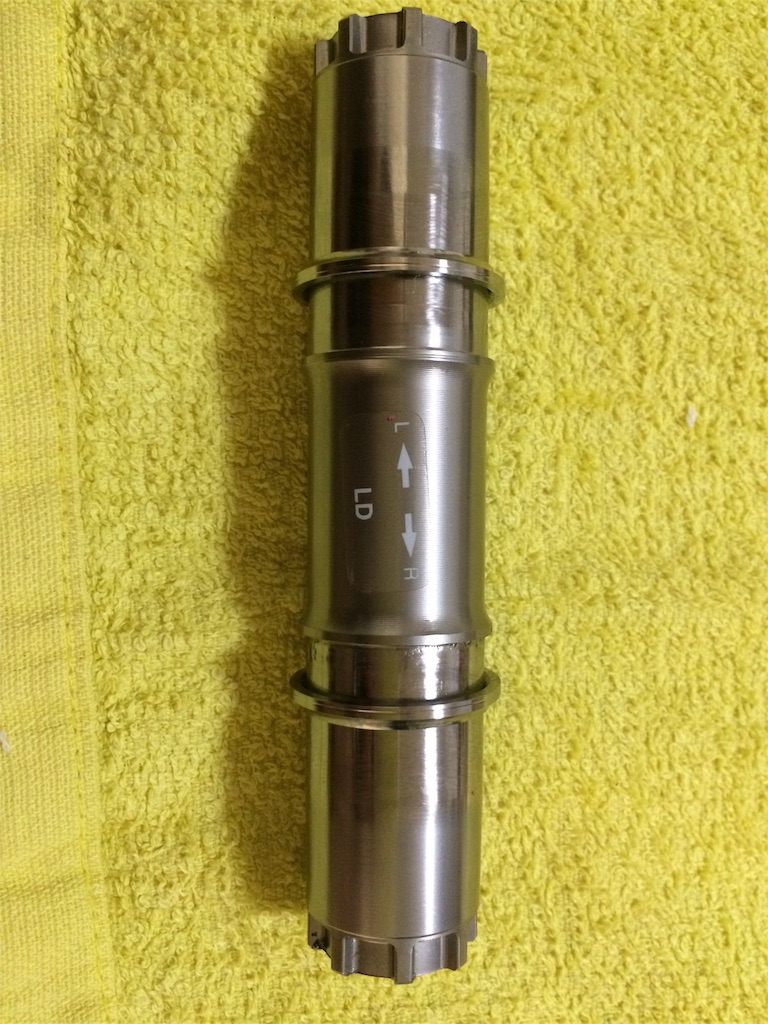

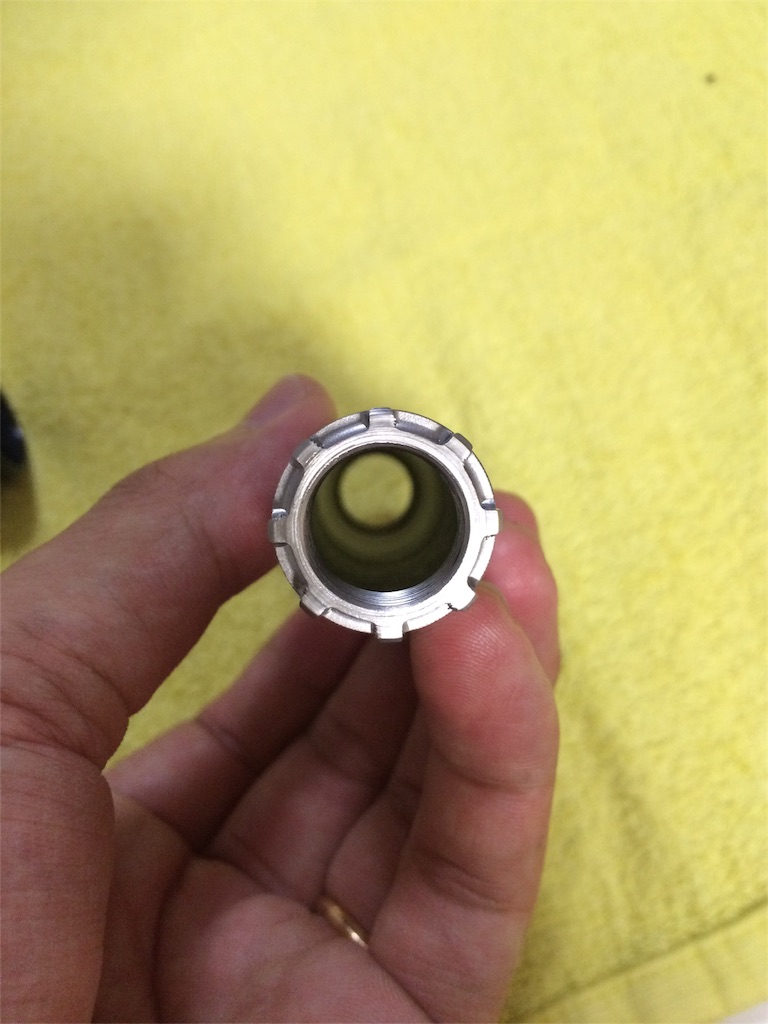

シャフトは中空で軽量化もされています。
f:id:youscyclecabin118:20160414204711j:image

ベアリング部を分解して構造を詳しく見て行きましょう。

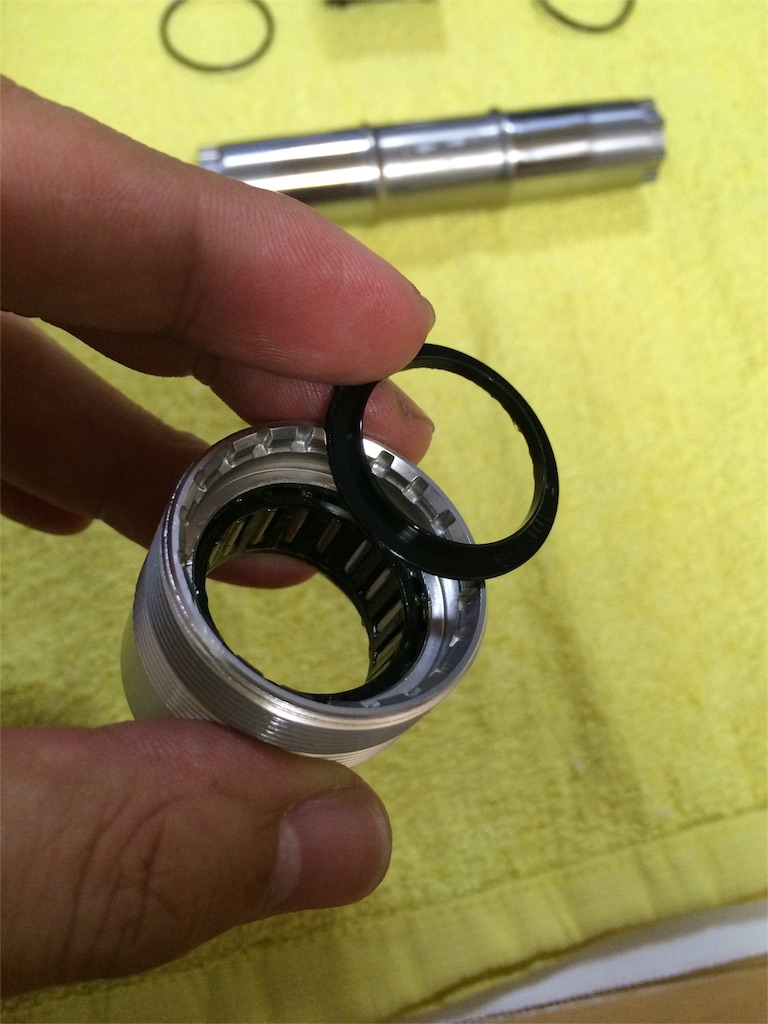

まずは外の乗っているだけのシールを外します。
f:id:youscyclecabin118:20160414204750j:image

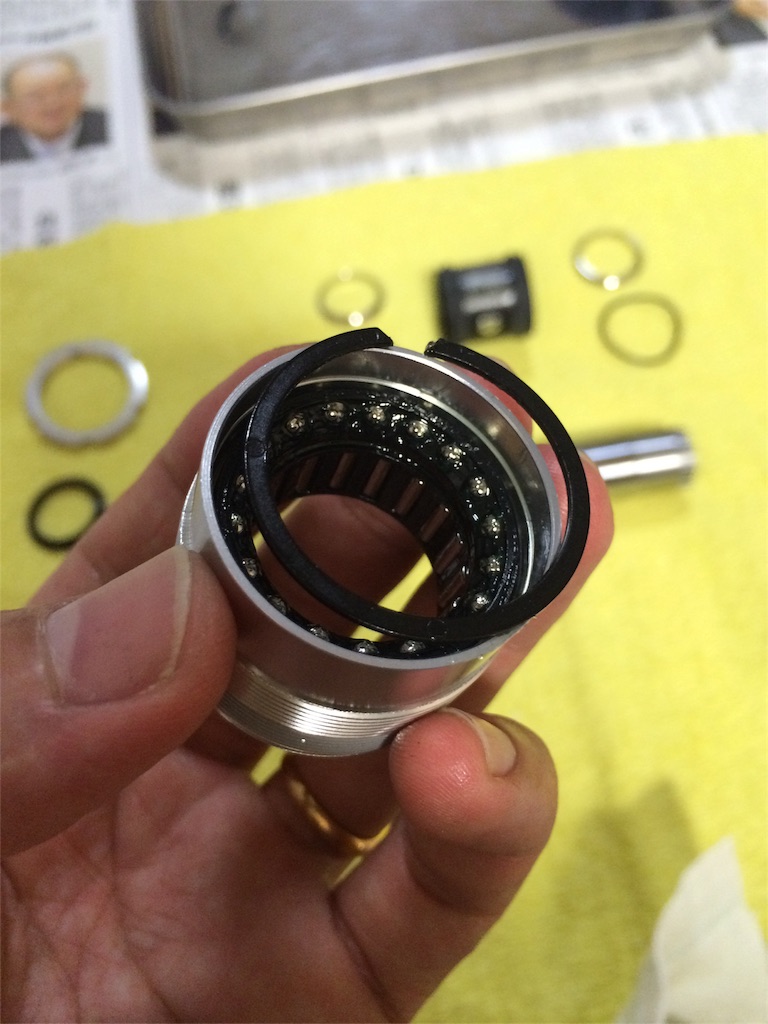

ひっくり返して樹脂で出来たスナップリングを外すと
f:id:youscyclecabin118:20160414204834j:image

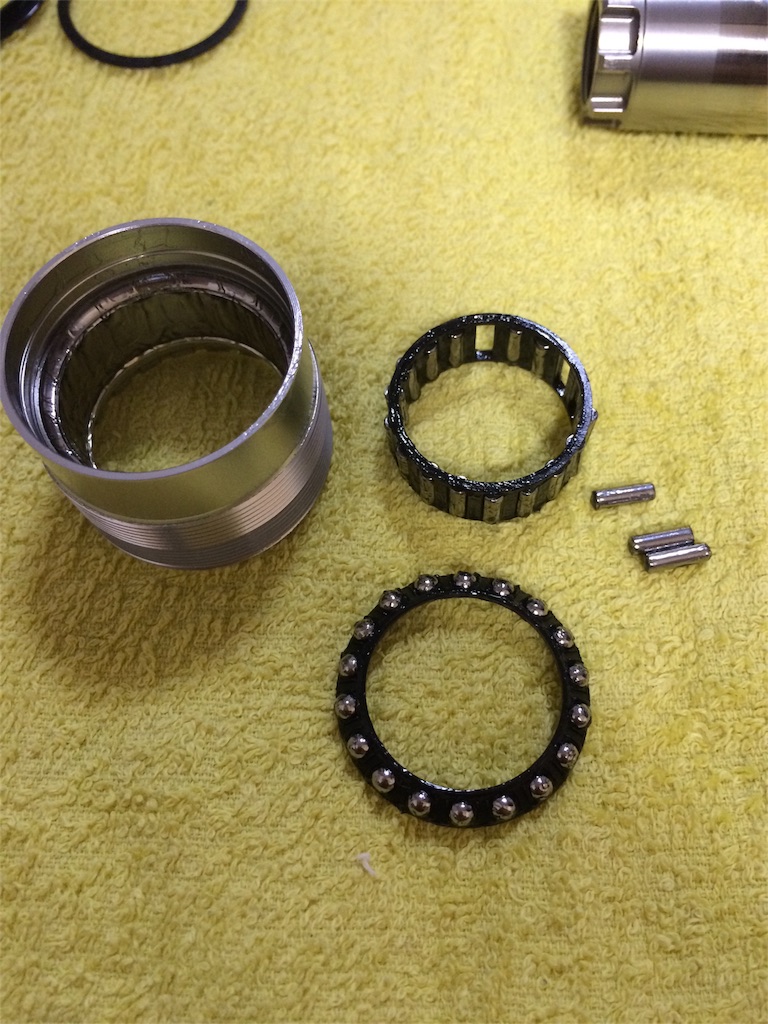

リテーナーに入ったベアリングが抜けてきます。
f:id:youscyclecabin118:20160414204913j:image

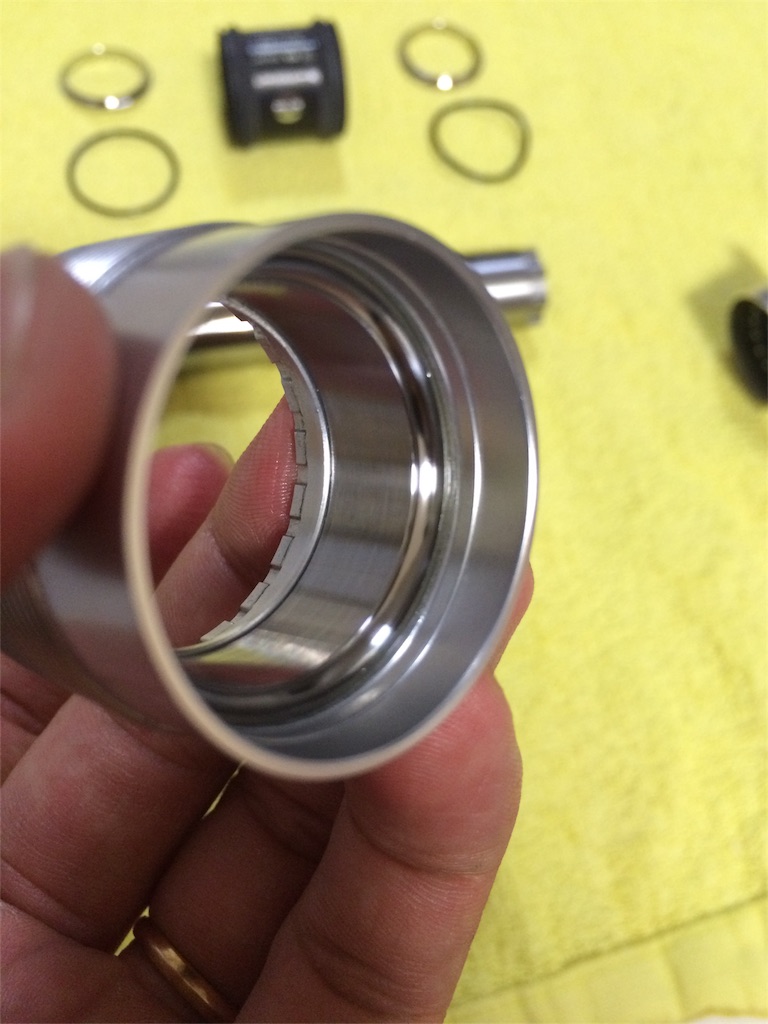

ボディのベアリングが当たる部分は鏡面仕上げでとても綺麗です。
流石DuraAceと言ったところでしょうか。
f:id:youscyclecabin118:20160414204942j:image

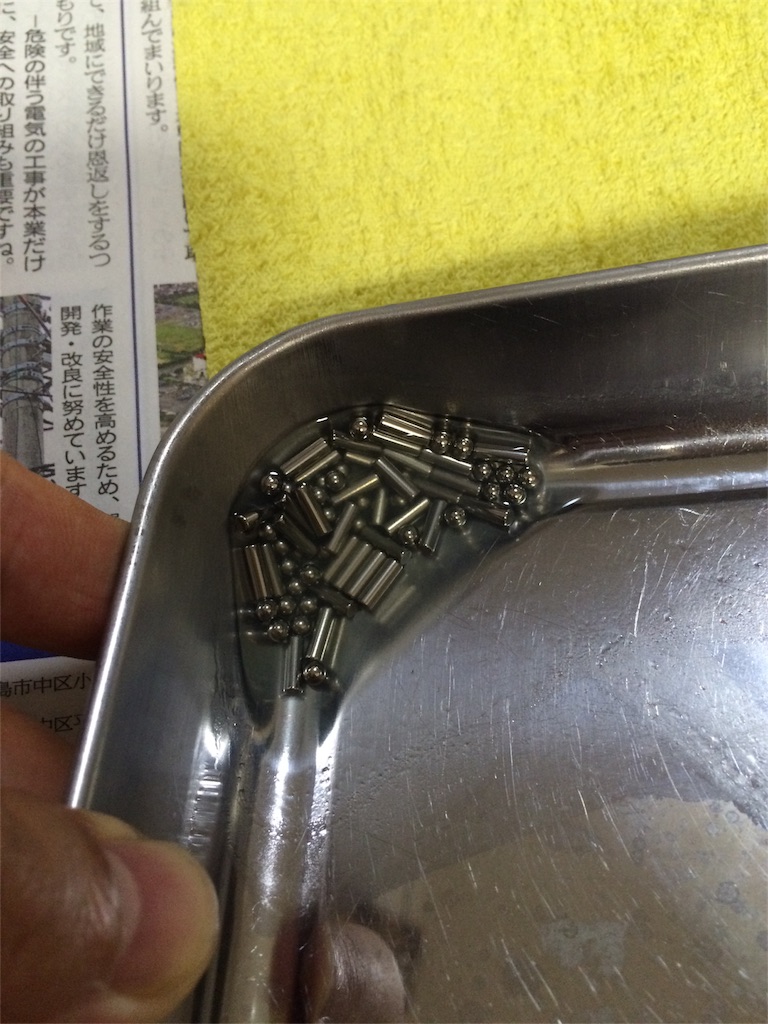

 ベアリングを洗浄します。
こうやってみるととても小さくてBBのベアリングとは思えないですね。
f:id:youscyclecabin118:20160414205225j:image

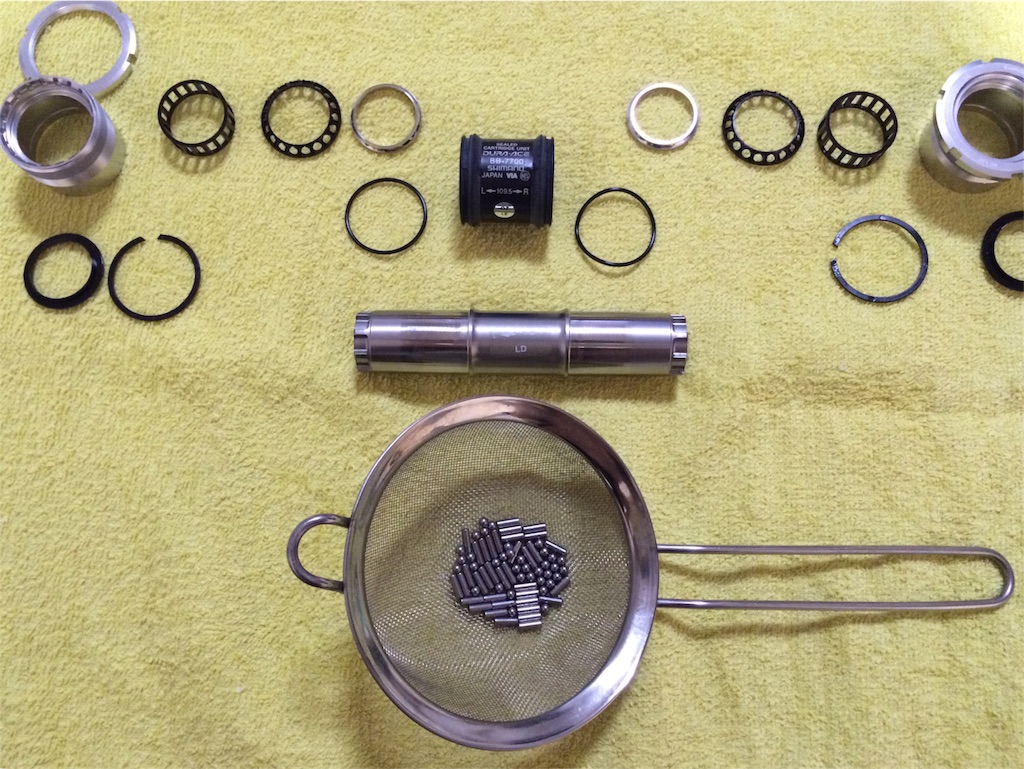

部品を全部並べるとこうなります。
非常にパーツが多い事が分かります。
f:id:youscyclecabin118:20160414205303j:image

グリスを入れ替えて組み立てしていきます。
粘度の低いセラミックグリスを使います。
f:id:youscyclecabin118:20160414205342j:image

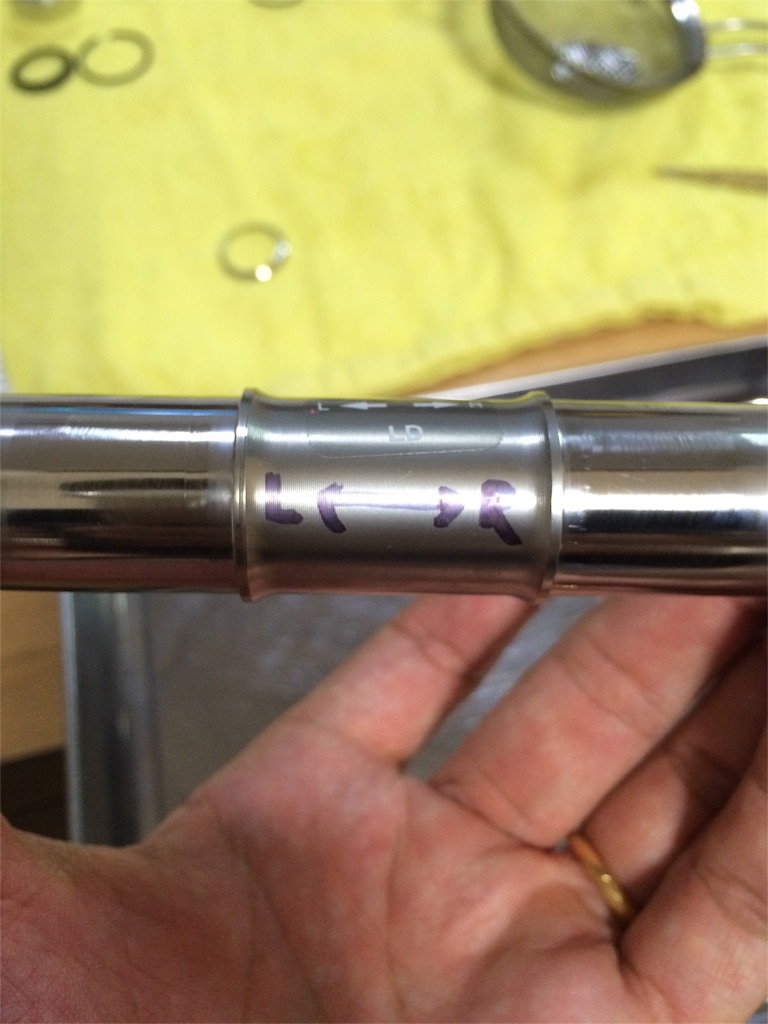

シャフトには右左が有るので分からなくならないように書いておきました。
f:id:youscyclecabin118:20160414205415j:image

分解の逆で組み立てて

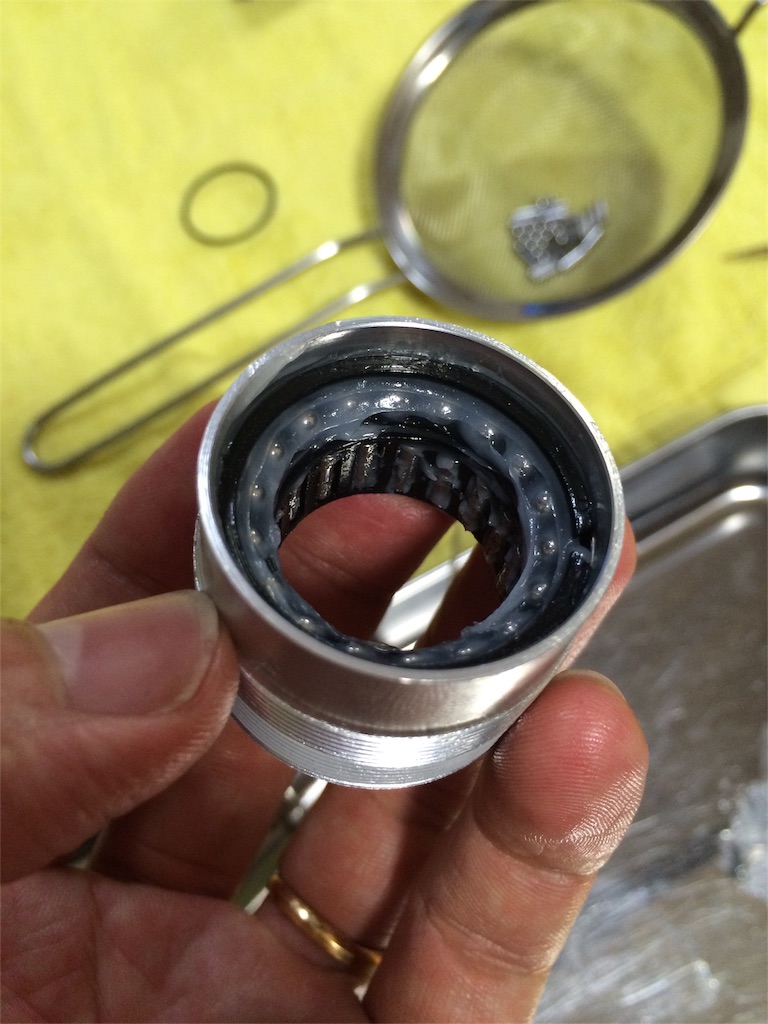

f:id:youscyclecabin118:20160414205515j:image

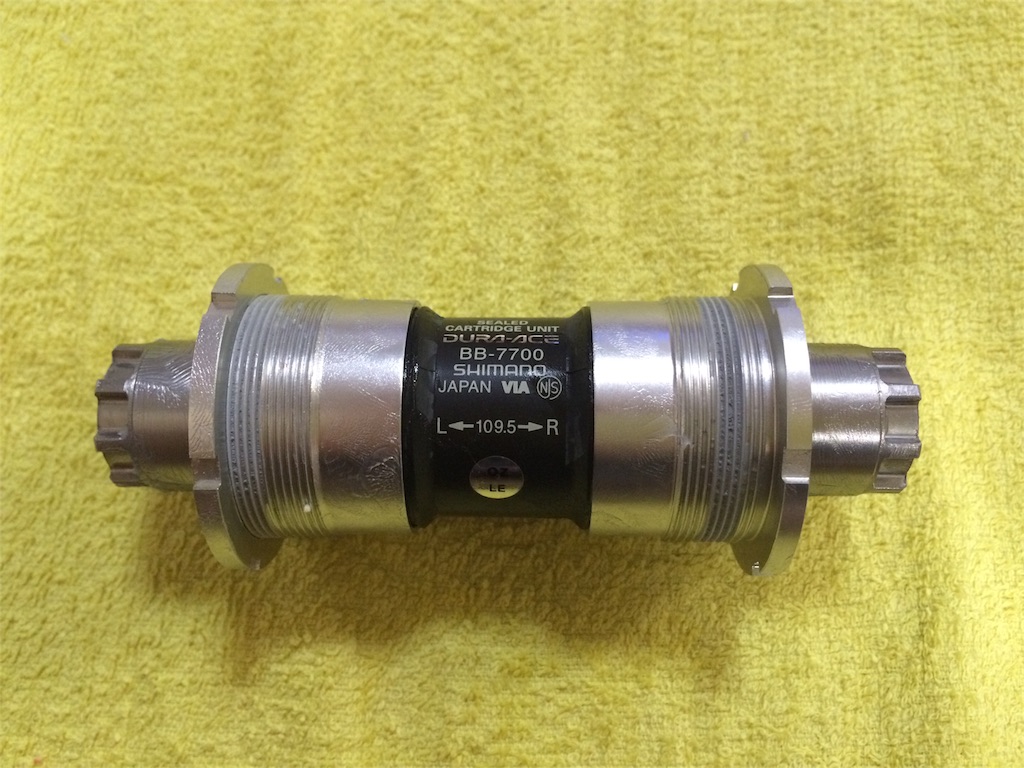

元通り!!
f:id:youscyclecabin118:20160414205550j:image

お分かりのようにこのこった作りが気に入って購入しました。
更に玉当たり調整も出来る点が最高です。

唯一の難点はクランクが専用品である必要がある事ですね。
