ロードバイクレストア/ハンドル周り分解

YOUの自転車小屋2.0へ移転しました。

分解の続きを進めます。

まずは分解前に前回外したBB周りの観察と洗浄をします。

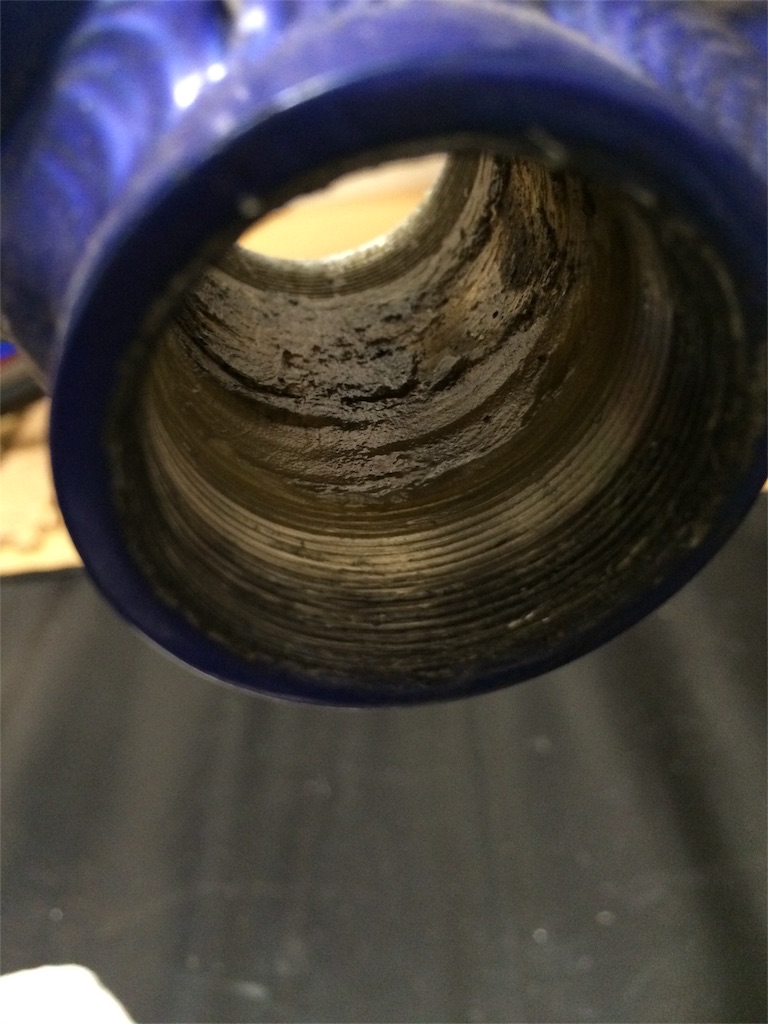

外したばかりの状態ではかなり汚れてます。

f:id:youscyclecabin118:20160430182232j:image

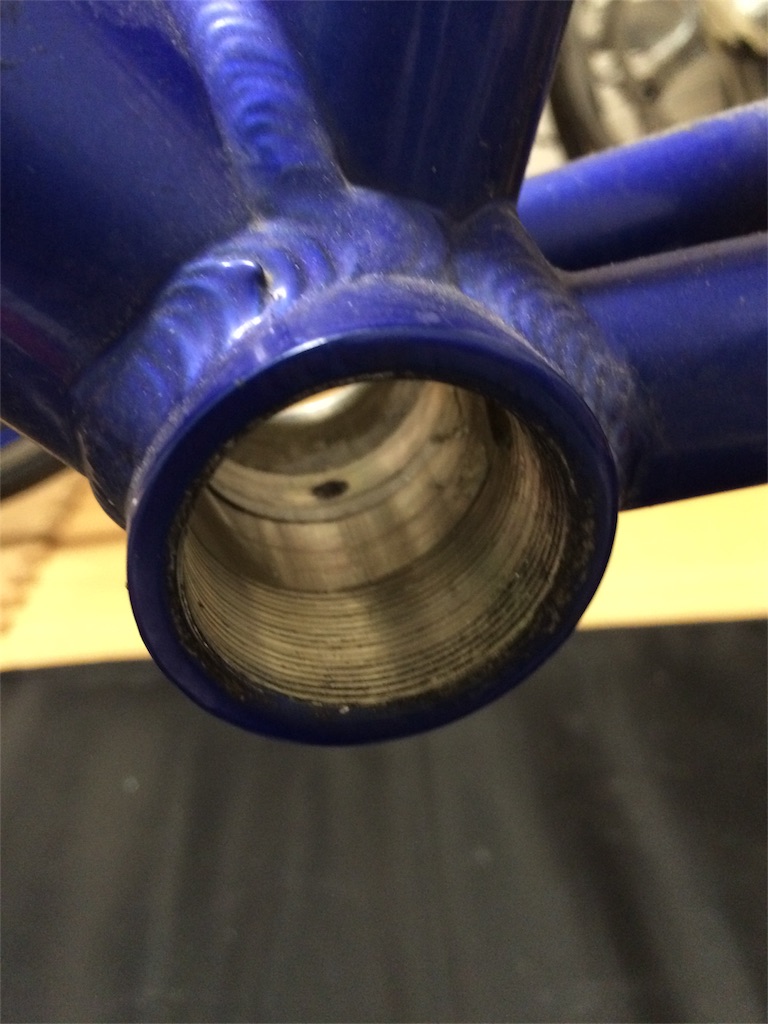

ふき取りだけ簡単にしました。
これでも結構綺麗になりました。

f:id:youscyclecabin118:20160430182316j:image


拭いた布を確認すると、
切子が付いてました。
メーカーでの組み付け初期からあったものだと思います。

1つ1つ外していくとこう言う小さなことに気付いて改善できます。

f:id:youscyclecabin118:20160430182350j:image


という事で分解を続けます。

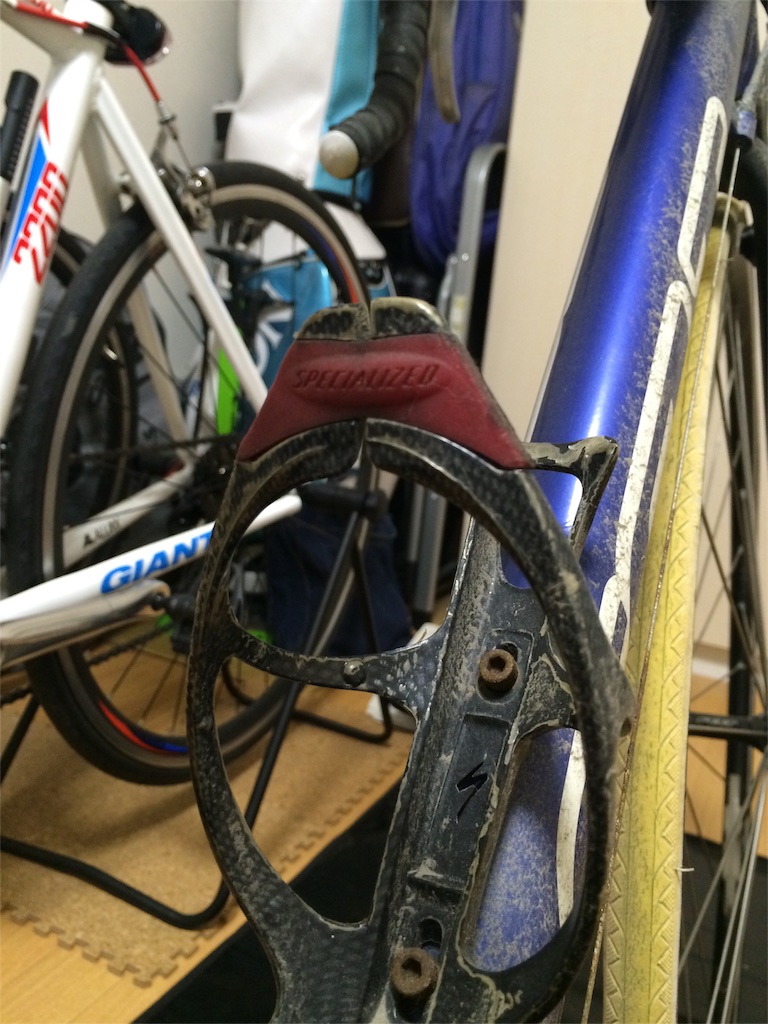

簡単な物ですが、ボトルケージ。
Specalizdのカーボン調ボルトケージです。

f:id:youscyclecabin118:20160430182837j:image

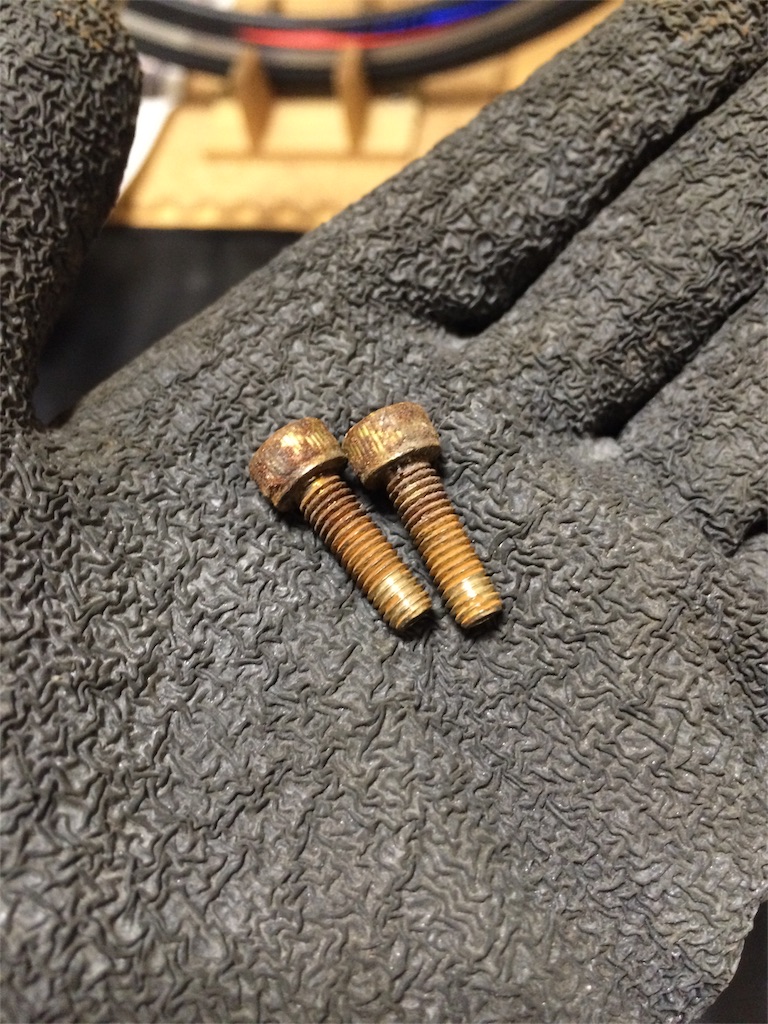

ボルトは中までしっかり錆びてました。

f:id:youscyclecabin118:20160430182912j:image

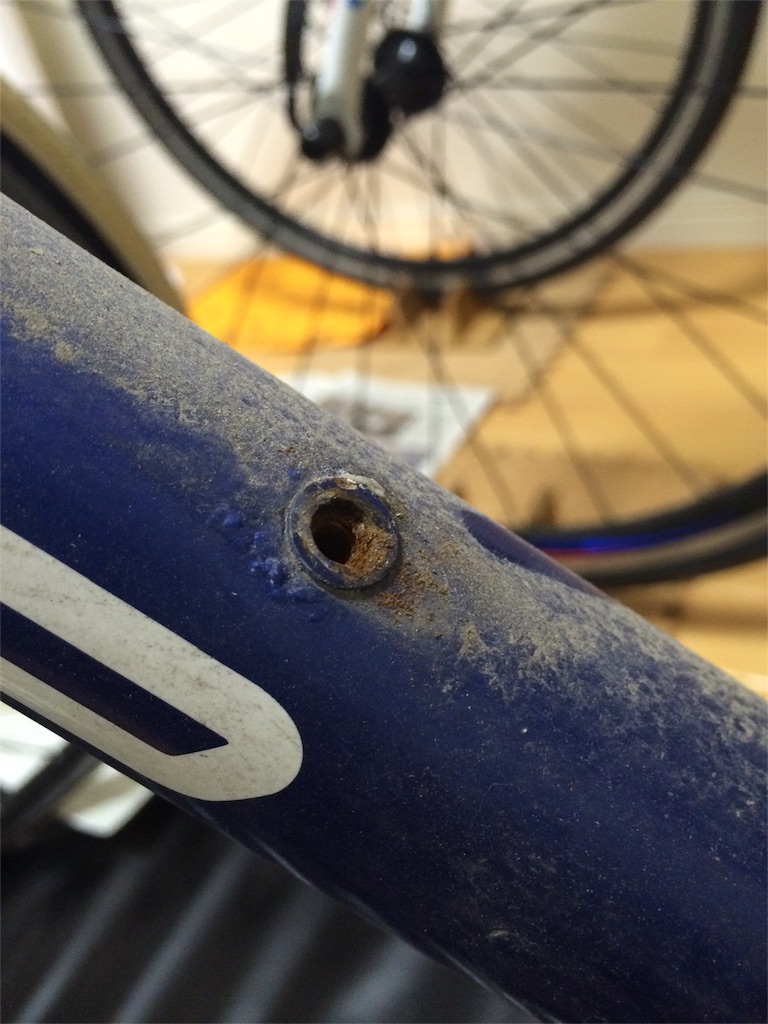

フレーム側も錆てます。
ここは綺麗にしておかないと固着して悲しい事になります。
今回固着してなかったのがラッキーな位です。

f:id:youscyclecabin118:20160430182957j:image


ハンドル周りに移ります、

バーテープを外します。

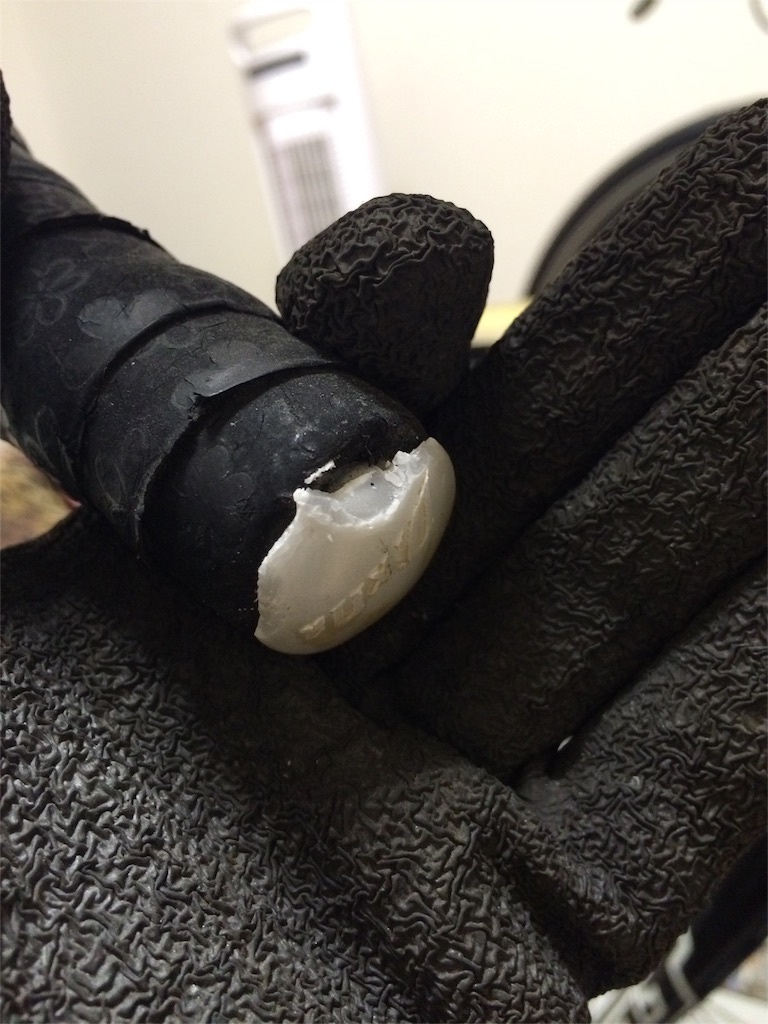

エンドキャップのプラスチックは劣化してしまっているのでハンドル内に残らない様に優しく外します。

f:id:youscyclecabin118:20160430183445j:image

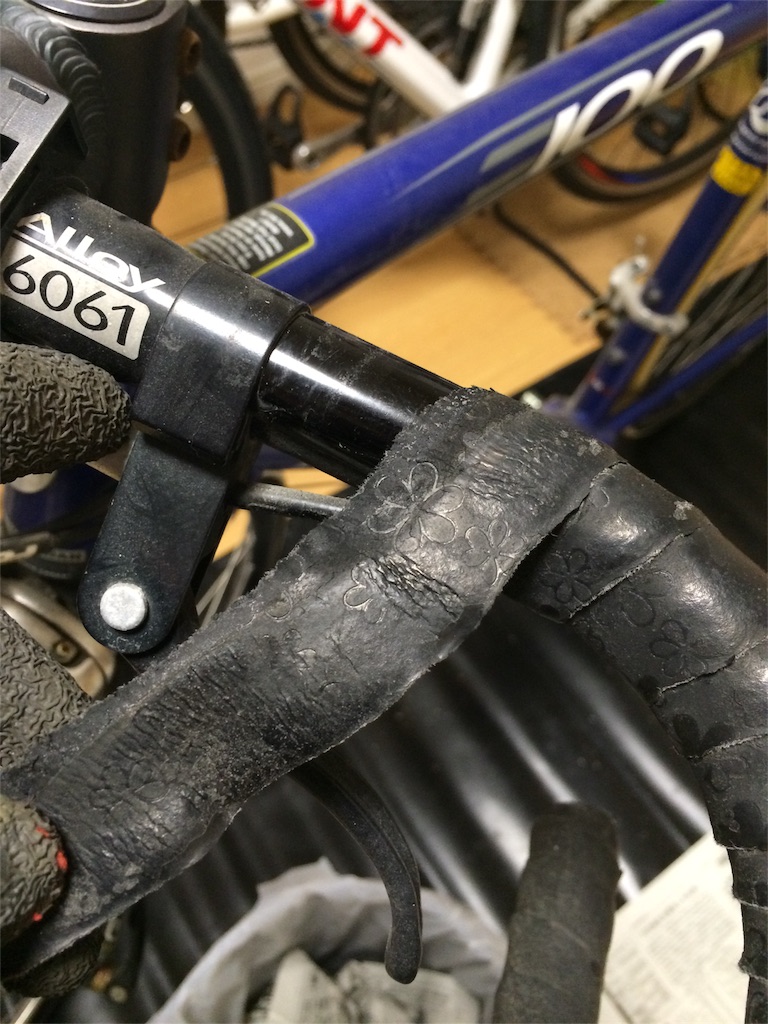

バーテープは表面が劣化してしまっています。

f:id:youscyclecabin118:20160430191851j:image

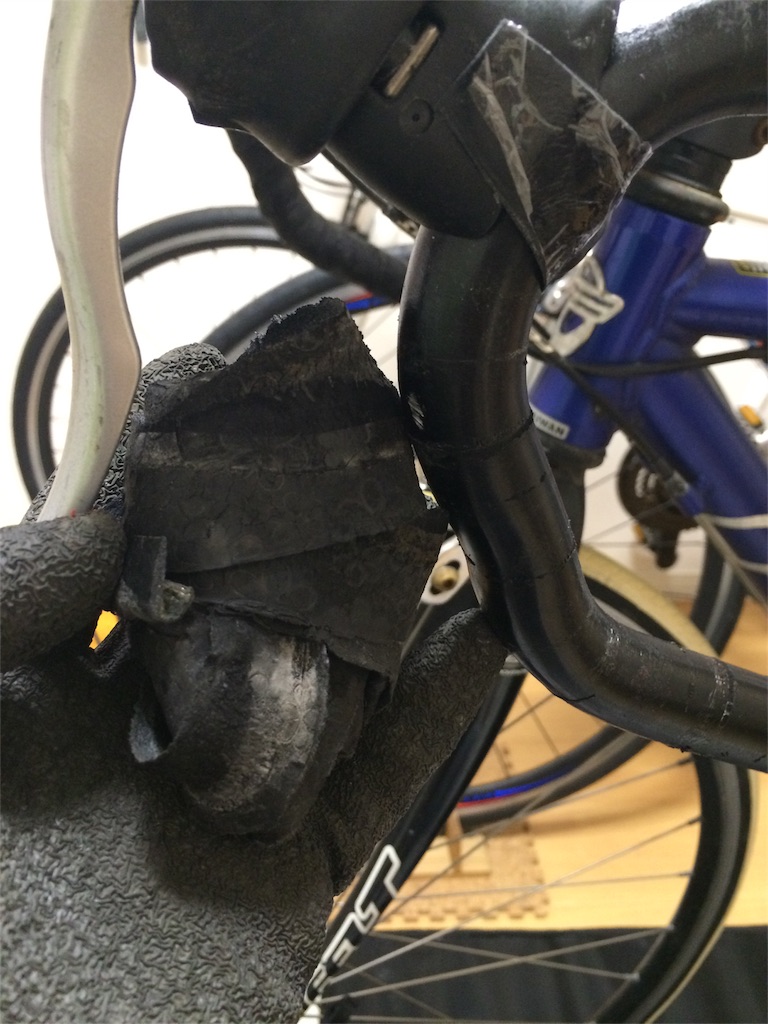

取れました。

f:id:youscyclecabin118:20160430191958j:image


このハンドルにはセフティーレバーが付いてます。
今回は不要になる物ですので、外しておきます。

f:id:youscyclecabin118:20160430212737j:image

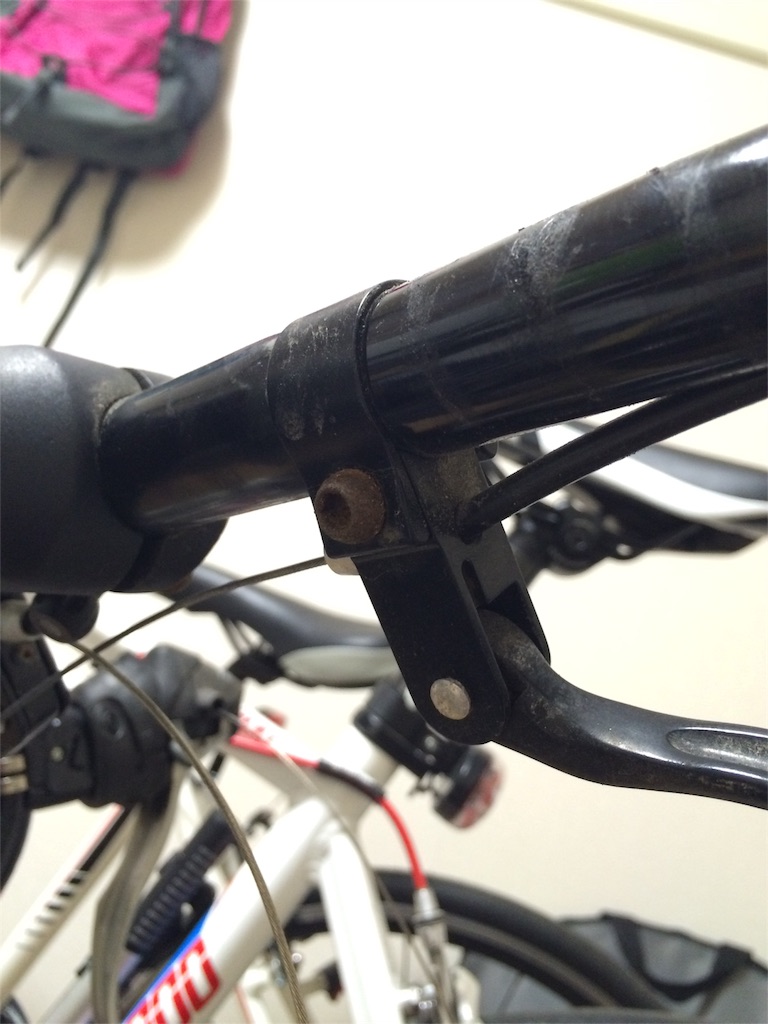

錆びてるこの六角ボルトを緩めれば外れます。

f:id:youscyclecabin118:20160430212805j:image

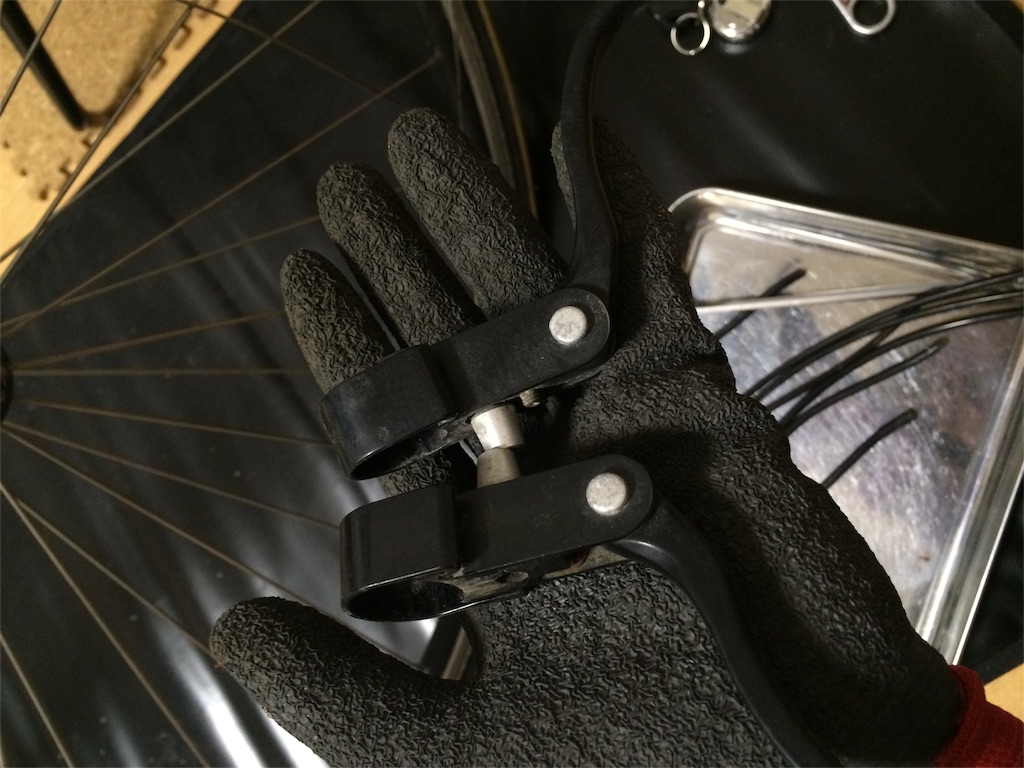

外れました。

f:id:youscyclecabin118:20160430212842j:image


次はSTIレバーを外します。
六角レンチを突っ込んでいますが、

f:id:youscyclecabin118:20160430212930j:image

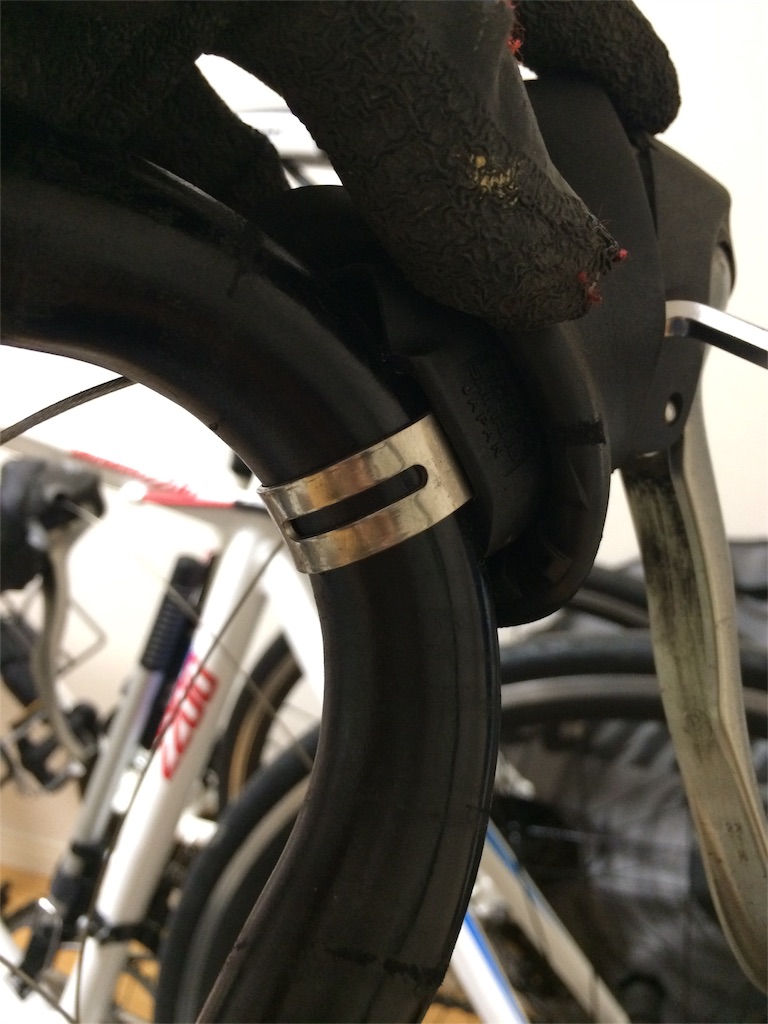

このバンドを閉めているボルトを緩める為です。
大体どのSTIレバーも同じ様な所に付いてます。

f:id:youscyclecabin118:20160430213014j:image

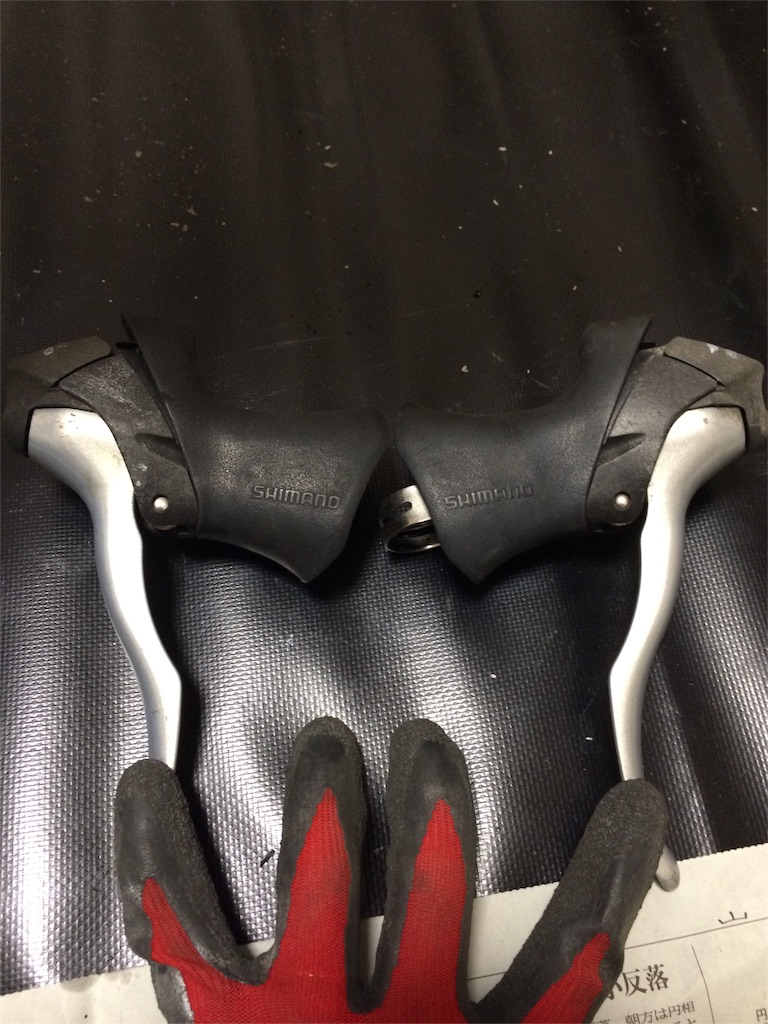

外れました。

f:id:youscyclecabin118:20160430213052j:image

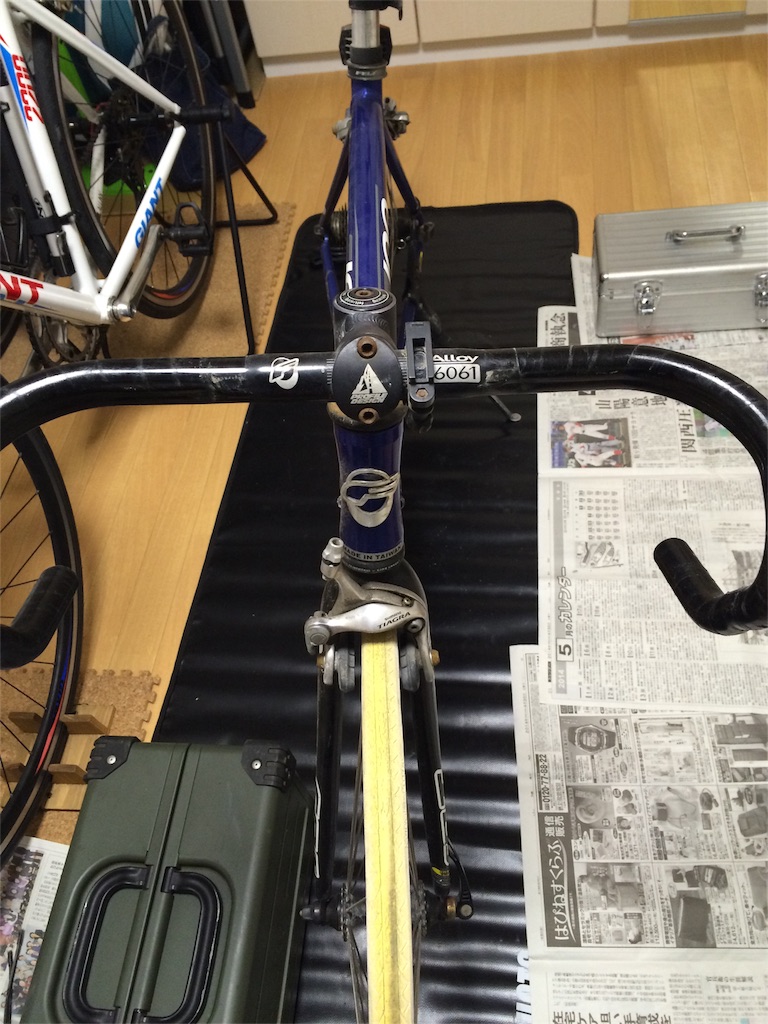

ハンドル周りがスッキリしました。

f:id:youscyclecabin118:20160430213244j:image

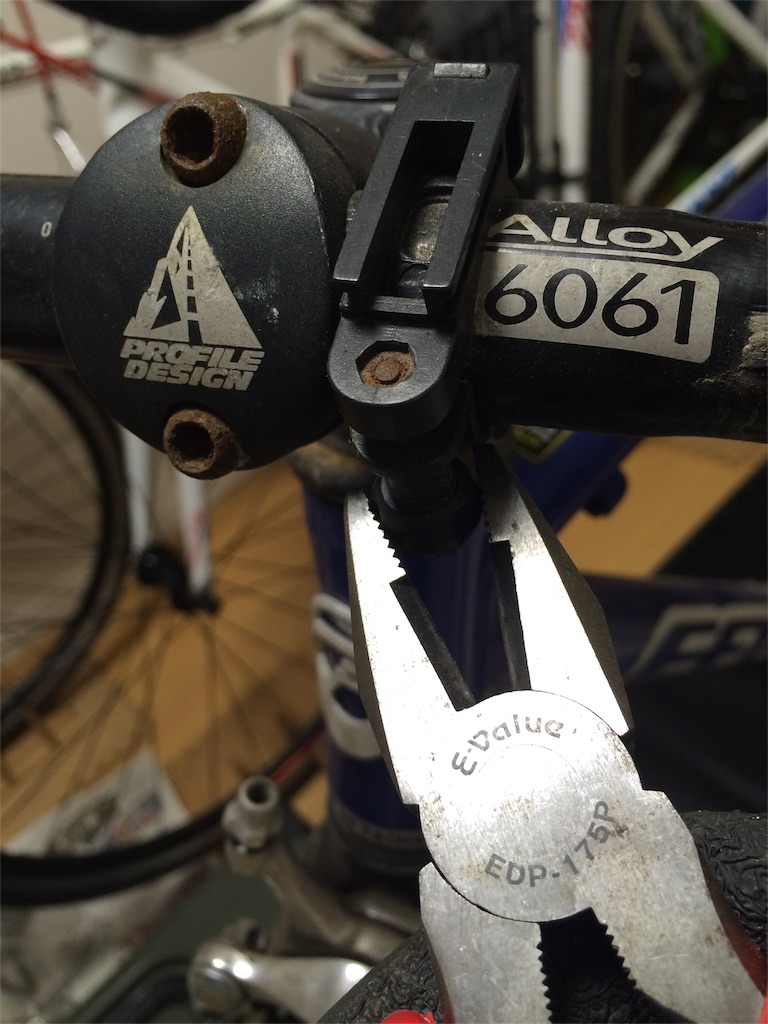

ライトステーが付いてますが、蝶ネジが錆びて手では回らないのでペンチで回して緩めました。

f:id:youscyclecabin118:20160430213355j:image

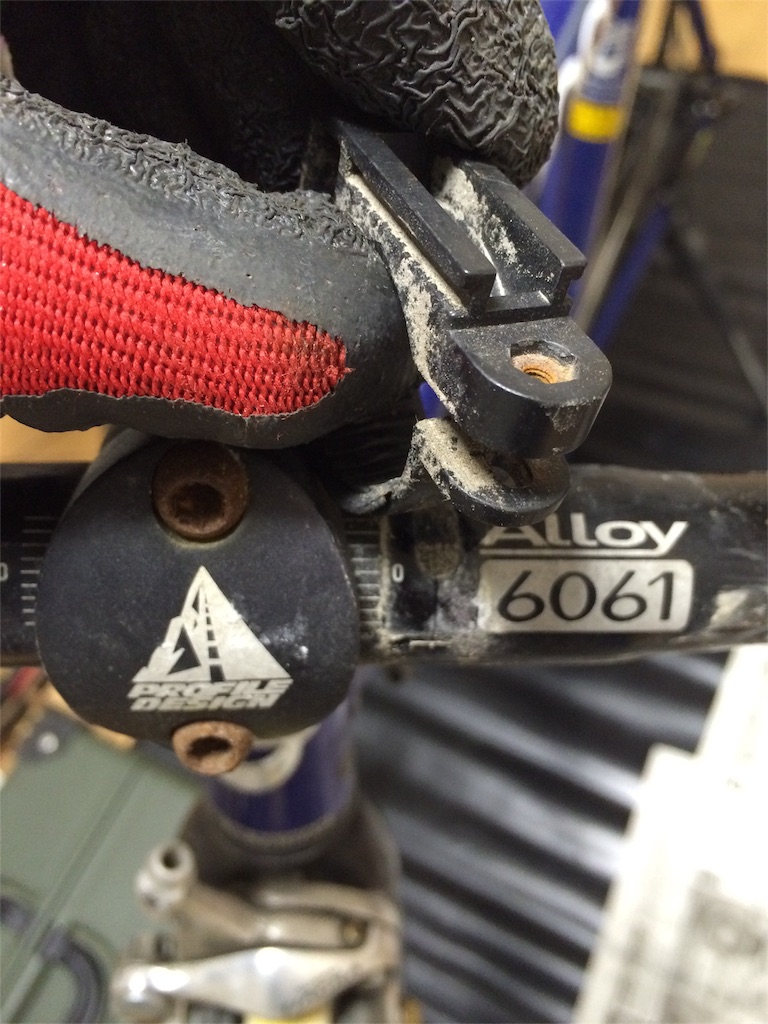

ネジが取れたら広げれば取れます。

f:id:youscyclecabin118:20160430213158j:image

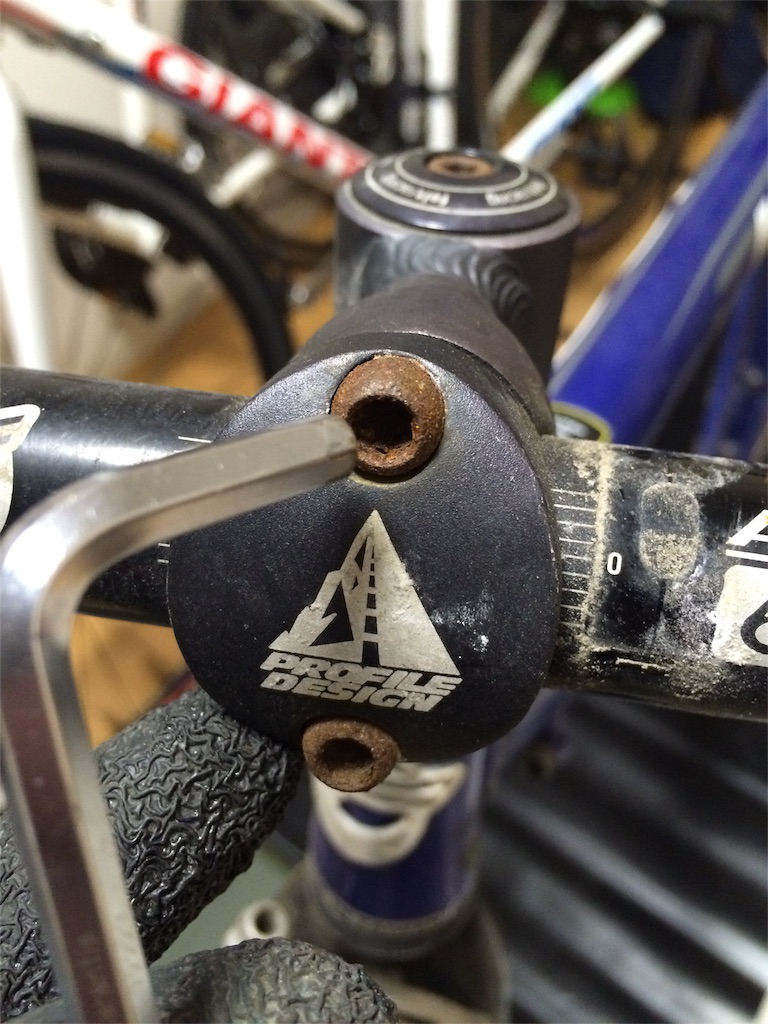

ステムからハンドルを分離するにはヘッドキャップを外す必要があります。
このボルトも良く錆びてます。

f:id:youscyclecabin118:20160430213508j:image

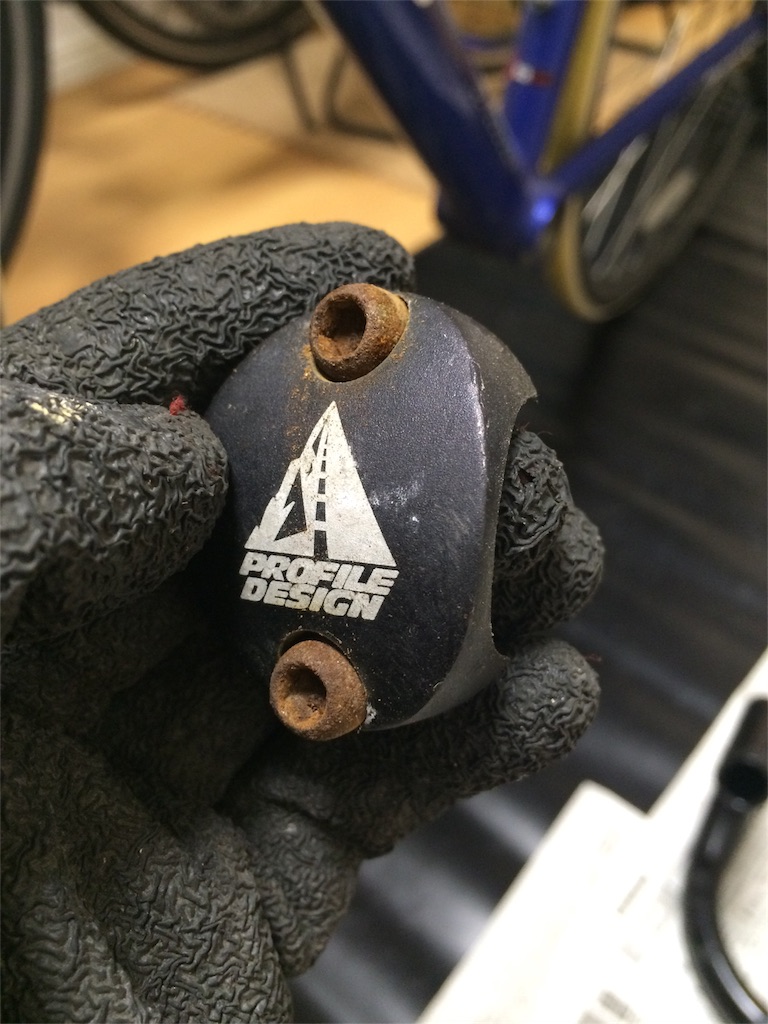

難なく外れました。

f:id:youscyclecabin118:20160430213637j:image

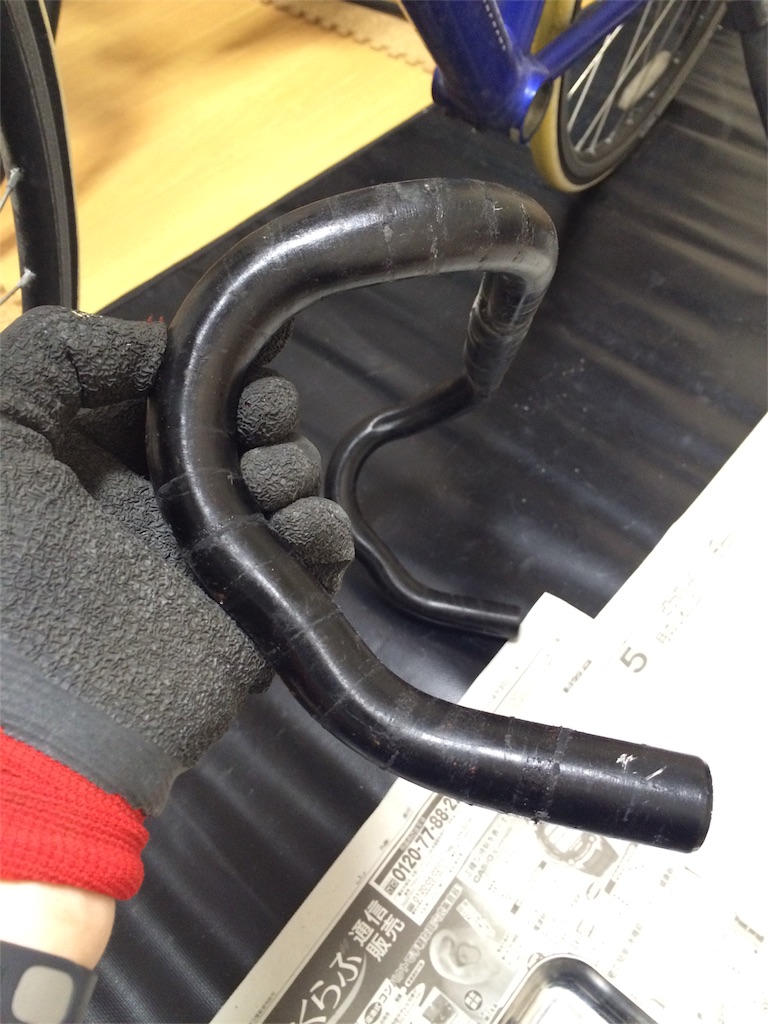

ハンドルはアナトミックハンドルが付いてました。

f:id:youscyclecabin118:20160430213607j:image

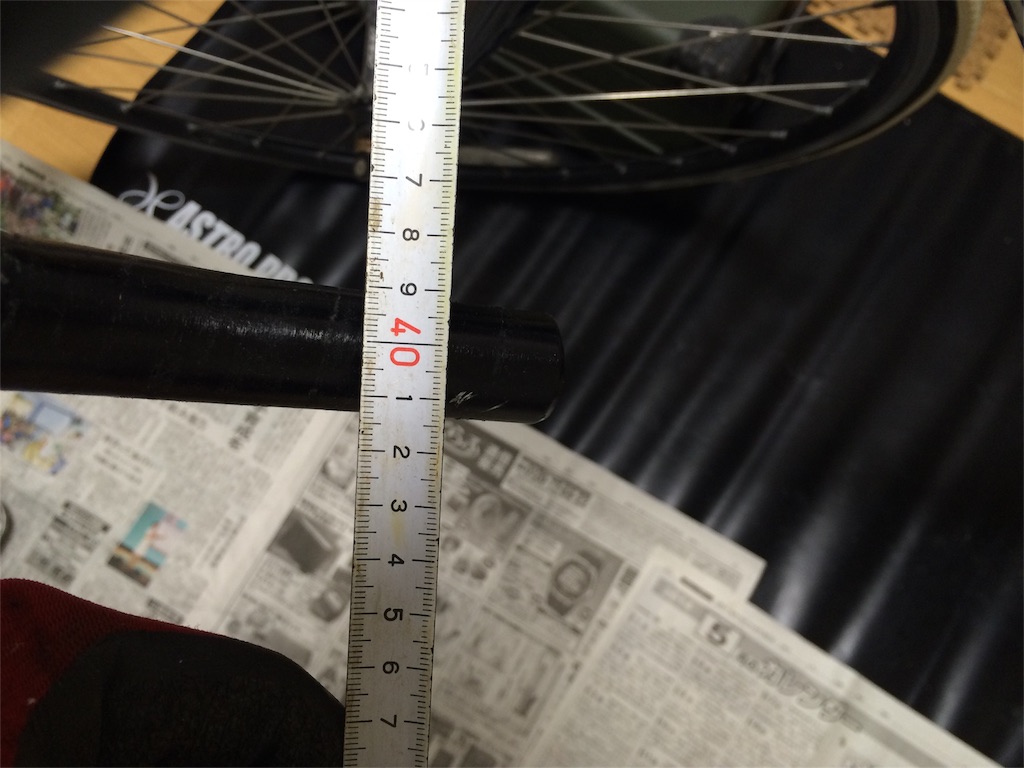

長さはセンターセンターで400mmなので小さめのハンドルにはなります。

f:id:youscyclecabin118:20160430213713j:image


ステムをフォークから分離します。

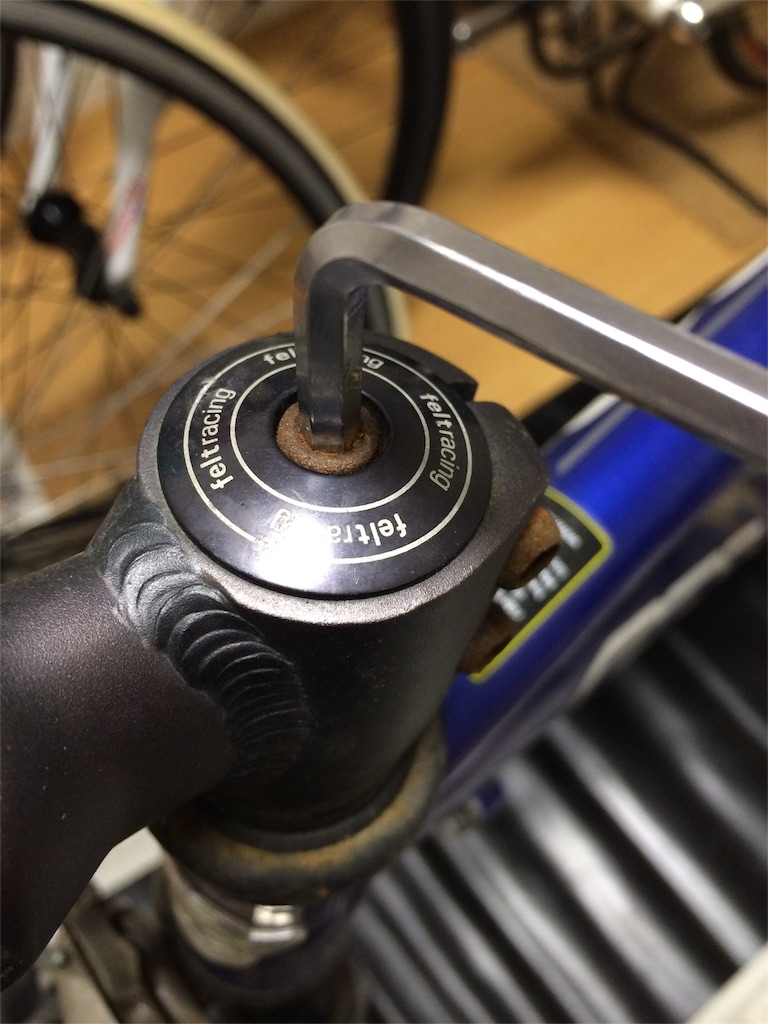

まずは玉押しの意味合いがあるヘッドキャップボルトを緩めます。
これまた良く錆びてます。

f:id:youscyclecabin118:20160430214003j:image

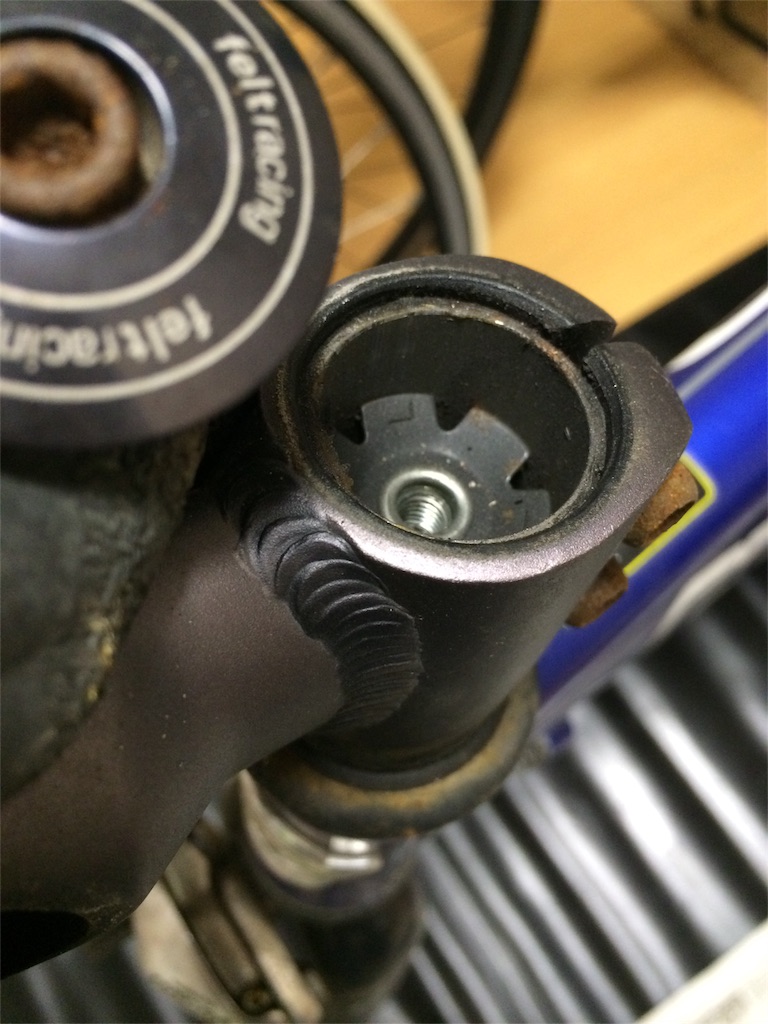

中は錆びは無く状態は悪くありませんでした。

f:id:youscyclecabin118:20160430214119j:image


ステムはこの2本のボルトでフォークに取り付けられているので緩めます。

f:id:youscyclecabin118:20160501175953j:image

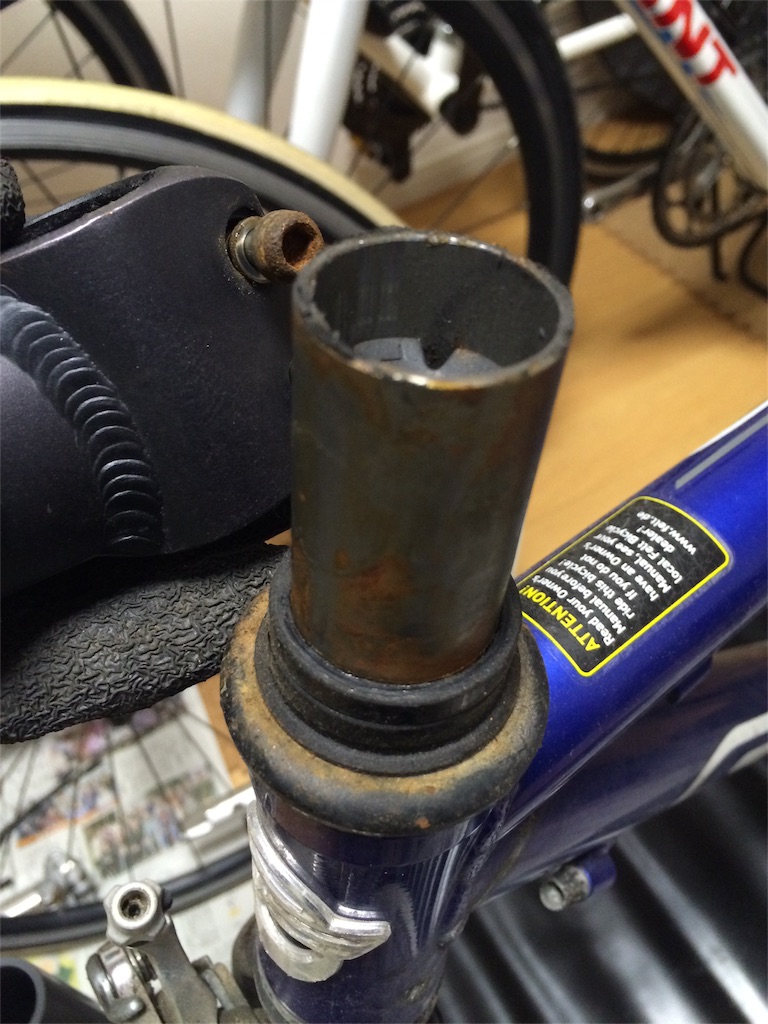

これでフォークから分離完了です。

f:id:youscyclecabin118:20160501202114j:image

細かくやっているので中々長くなってしまっていますので、今回はここまで次回はヘッド周りの分解から始めます。
