ロードバイクレストア/ヘッド・ディレイラー周り分解

YOUの自転車小屋2.0へ移転しました。

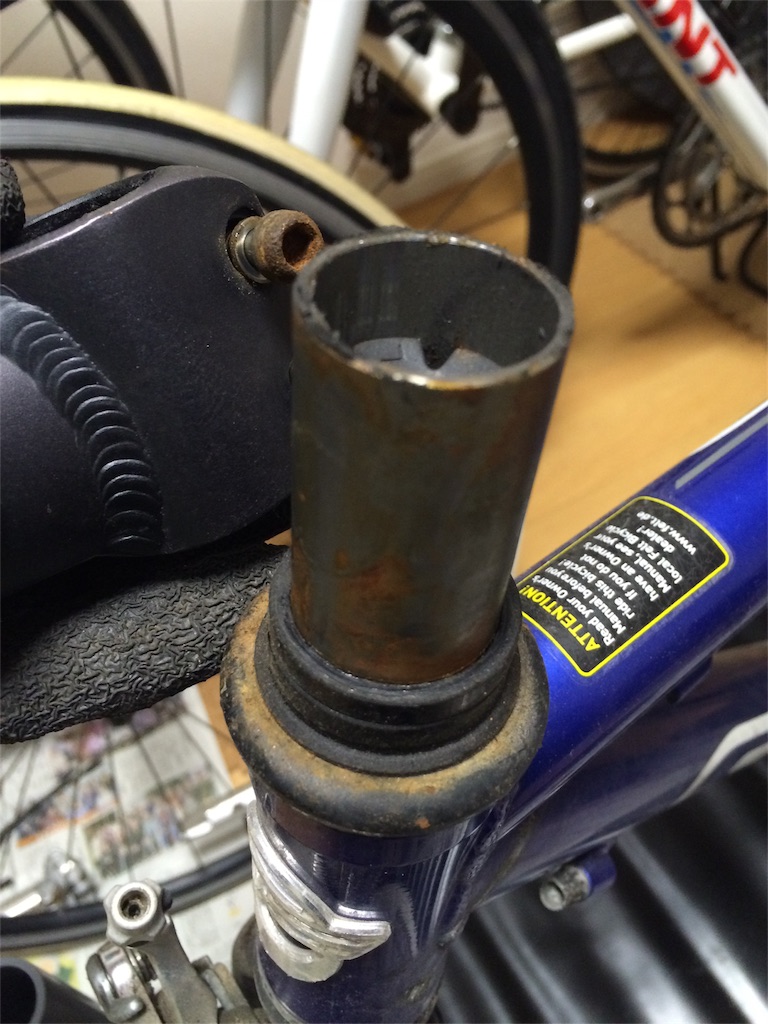

前回でステムまで外しましたので、今回はヘッドパーツから分解していきます。

f:id:youscyclecabin118:20160503180531j:image

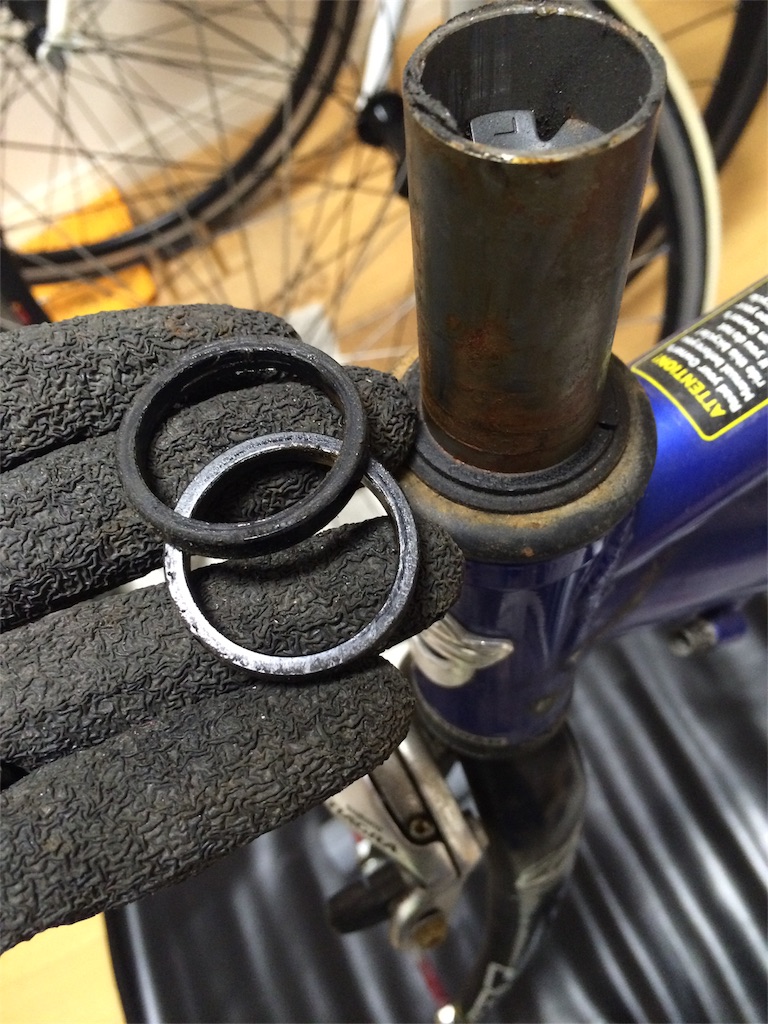

まずはスペーサーを引き抜きます。

f:id:youscyclecabin118:20160503201459j:image


ワンのだけになったら

f:id:youscyclecabin118:20160503201701j:image

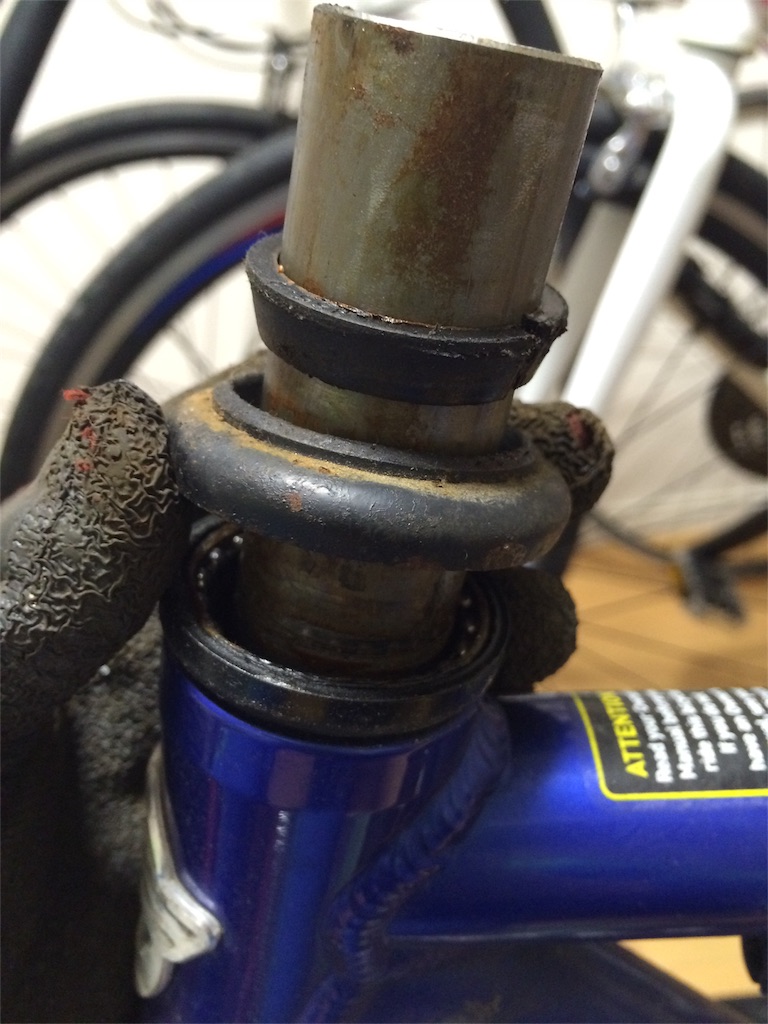

上に少し抵抗を感じながら持ち上げると樹脂で出来たテーパー状のスペーサーが出てきます。
このスペーサーはセンターを決める大切な部品です。

f:id:youscyclecabin118:20160503201735j:image

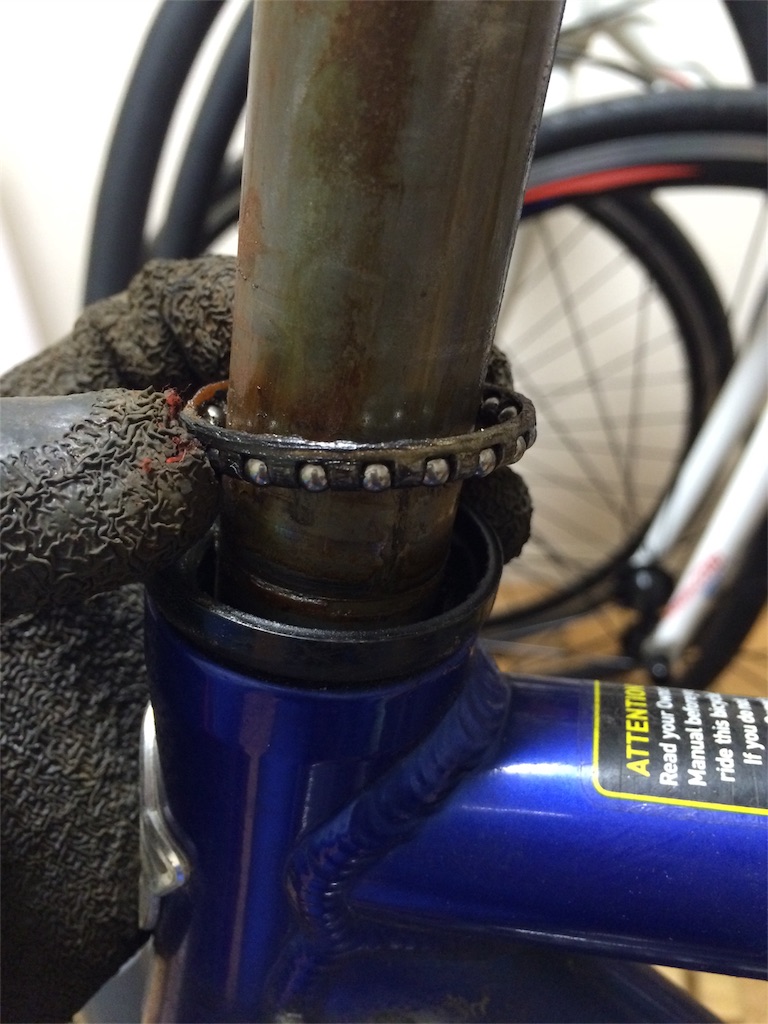

リテーナーベアリングが出て来たのでこれも引き抜きます。
状態は薄っすらグリスが残っていますが、かなり流れてしまっています。

f:id:youscyclecabin118:20160503235023j:image


ワン側も同じ様な状態。

f:id:youscyclecabin118:20160503235059j:image

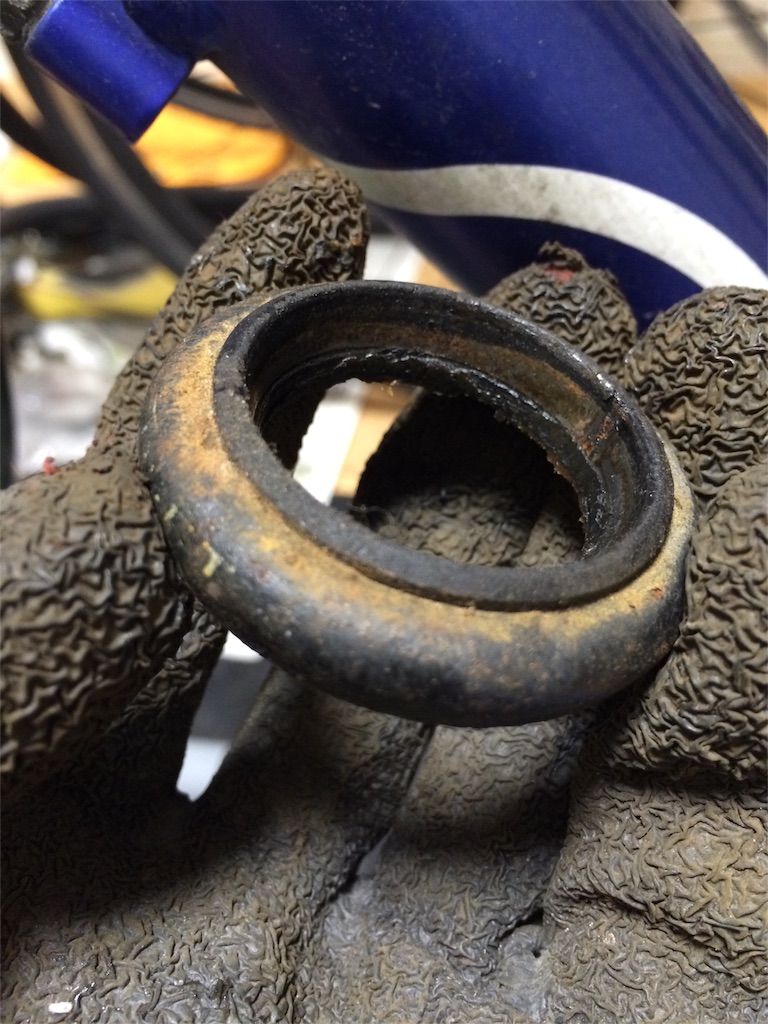

外側は錆がかなり回っています。
これは錆を落として再塗装が必要ですね。

f:id:youscyclecabin118:20160503235131j:image

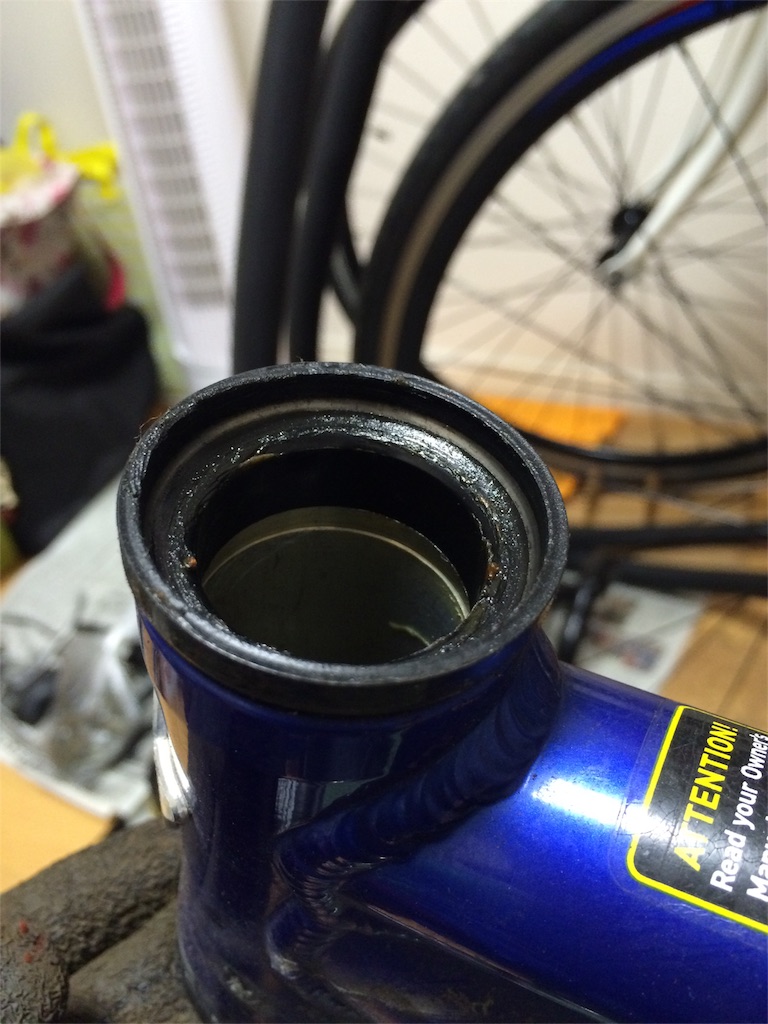

フレーム側は悪くない状態です。

f:id:youscyclecabin118:20160503235415j:image

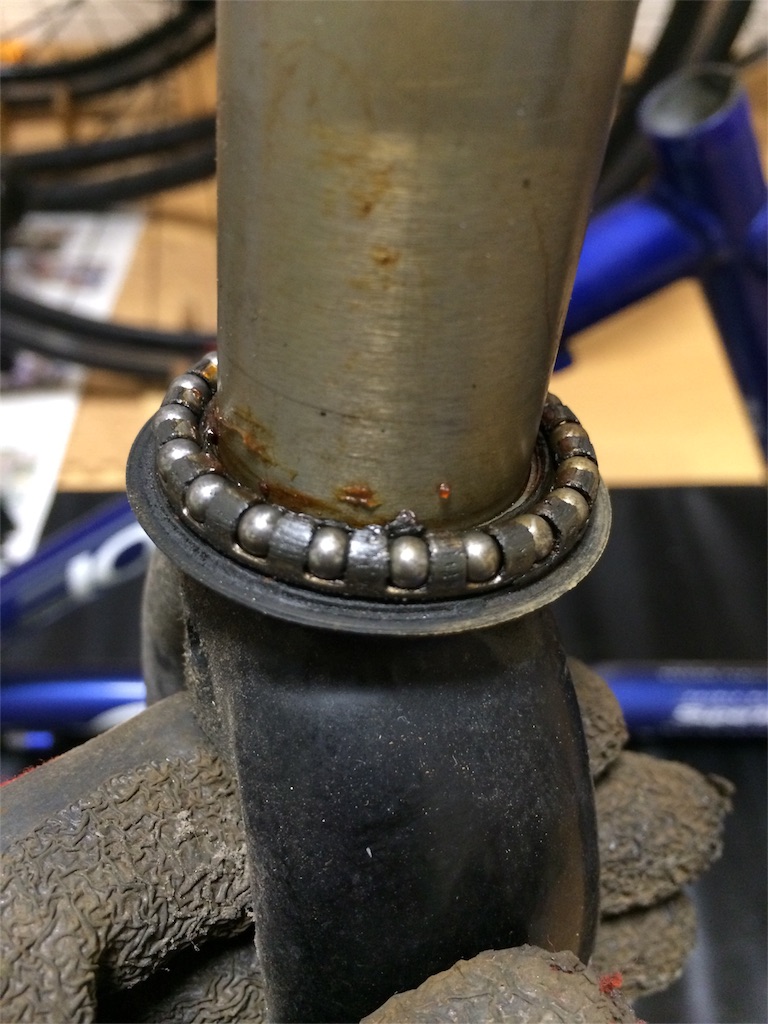

フォークを引き抜くと下側のリテーナーベアリングが出て来ます。
こちらもグリスは薄っすら残っています。

f:id:youscyclecabin118:20160503235208j:image

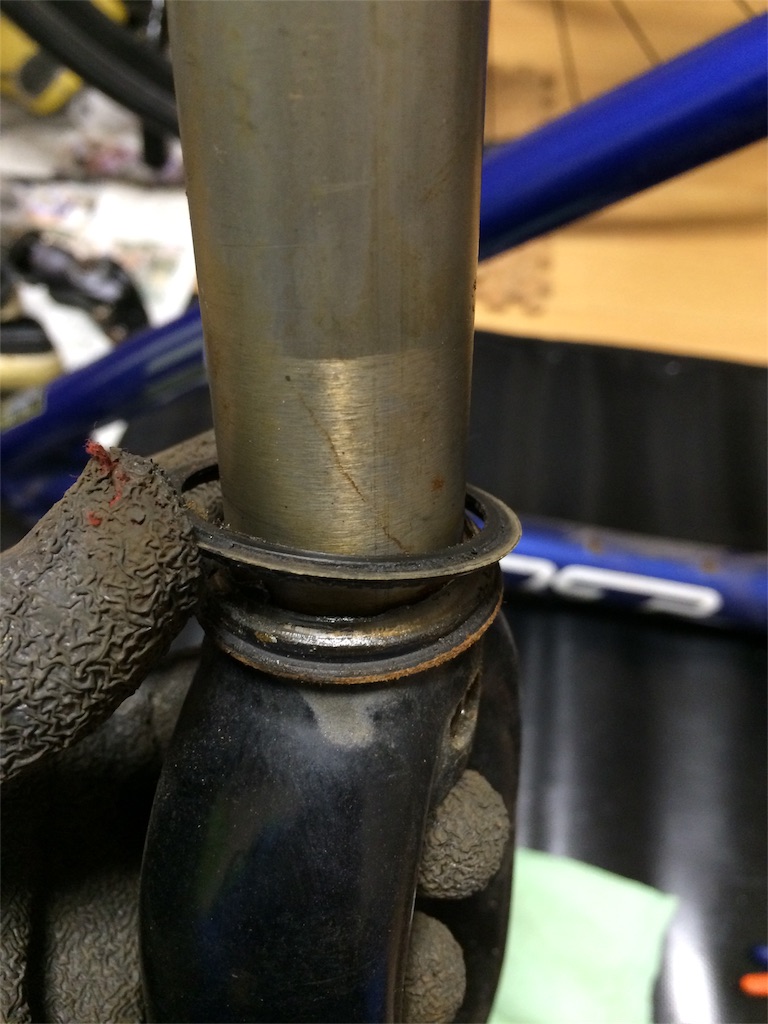

リテーナーベアリングを外すとシールが出て来ます。
錆が回ってないところを見ると一応仕事をしているようです。

f:id:youscyclecabin118:20160503235255j:image

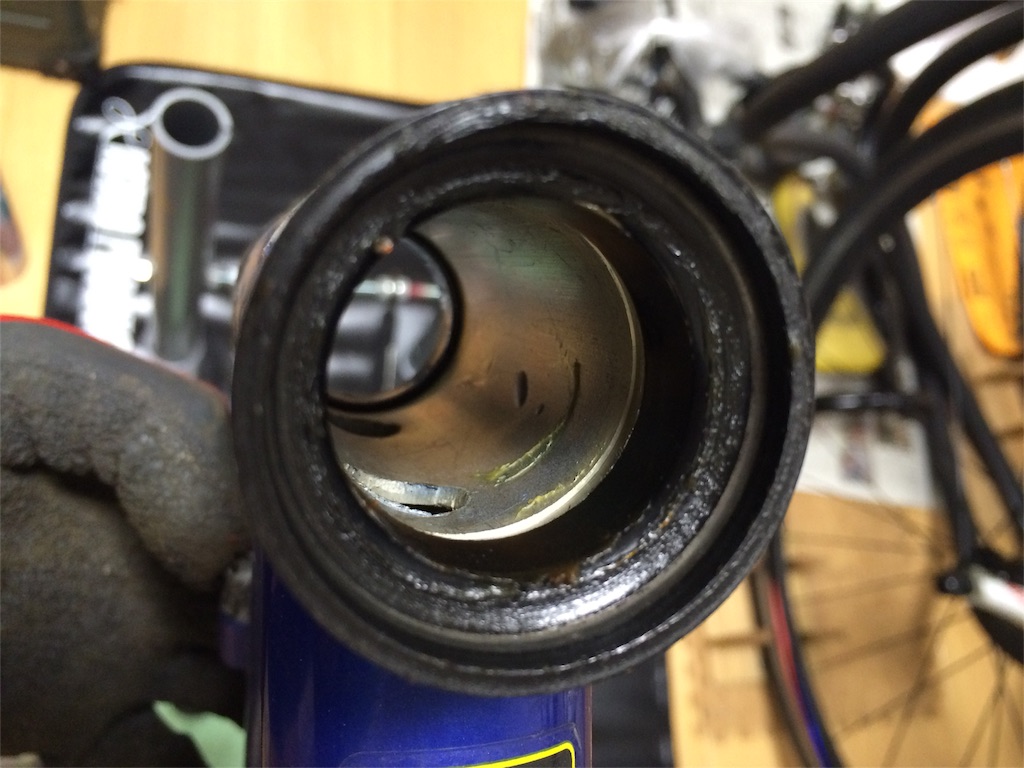

フレーム側のワンは薄っすら虫食いがある様ですが、使用可能な範囲と判断します。

f:id:youscyclecabin118:20160503235333j:image


外れたヘッドパーツ達。

f:id:youscyclecabin118:20160503235455j:image


ディレイラー周りを外していきます。

まずはフロントディレイラー

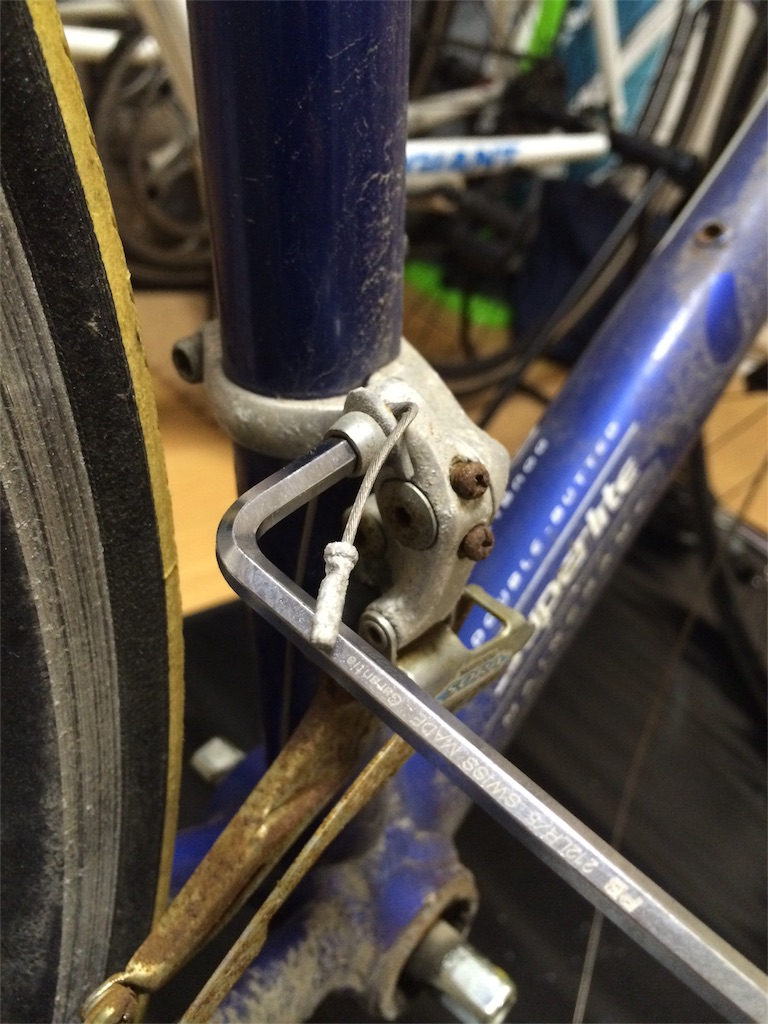

ワイヤーを外します。

f:id:youscyclecabin118:20160504214155j:image

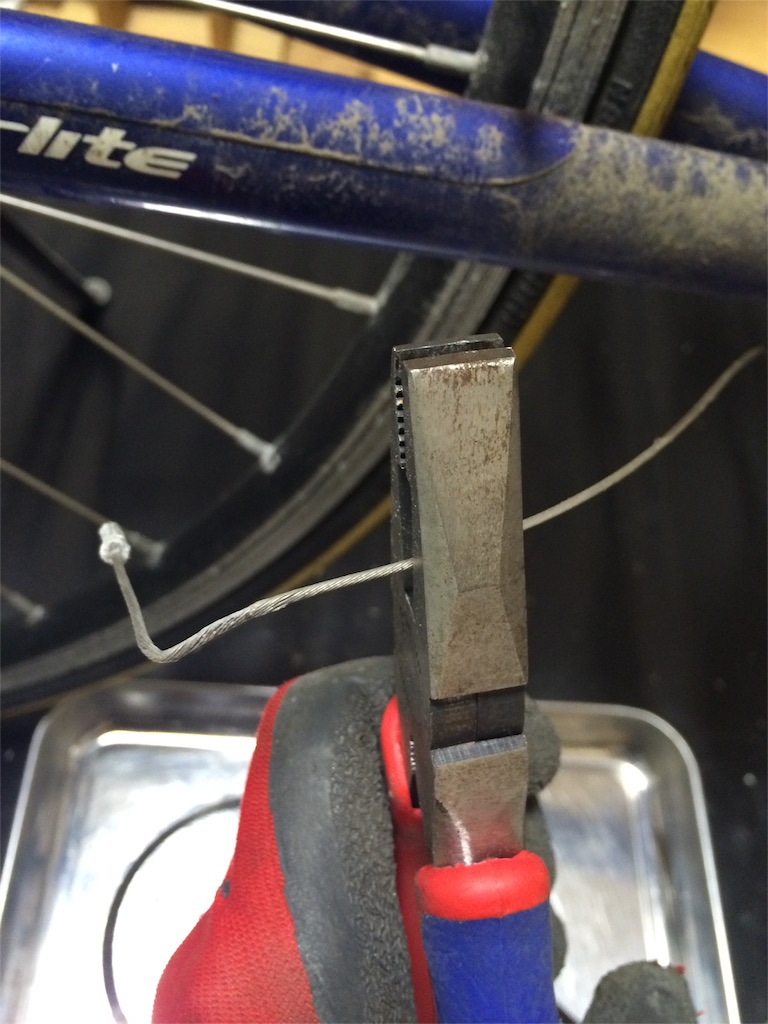

外したワイヤーは邪魔になるので切っておきます。

f:id:youscyclecabin118:20160504214240j:image

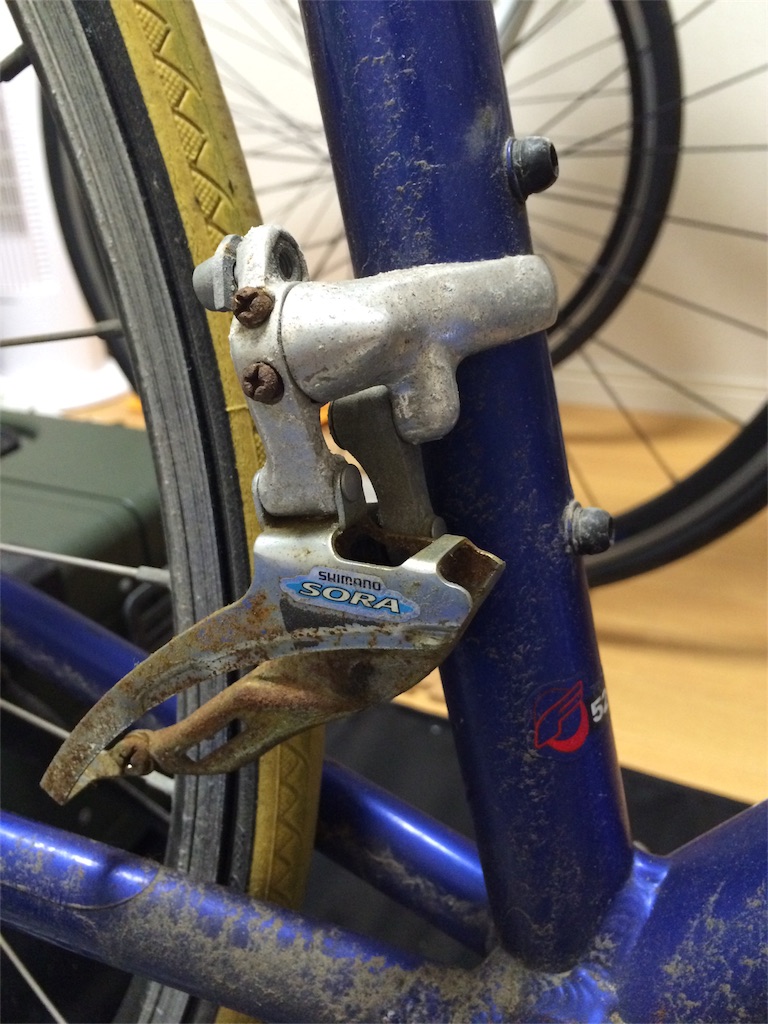

ワイヤーが無くなってスッキリしました。

f:id:youscyclecabin118:20160504000352j:image

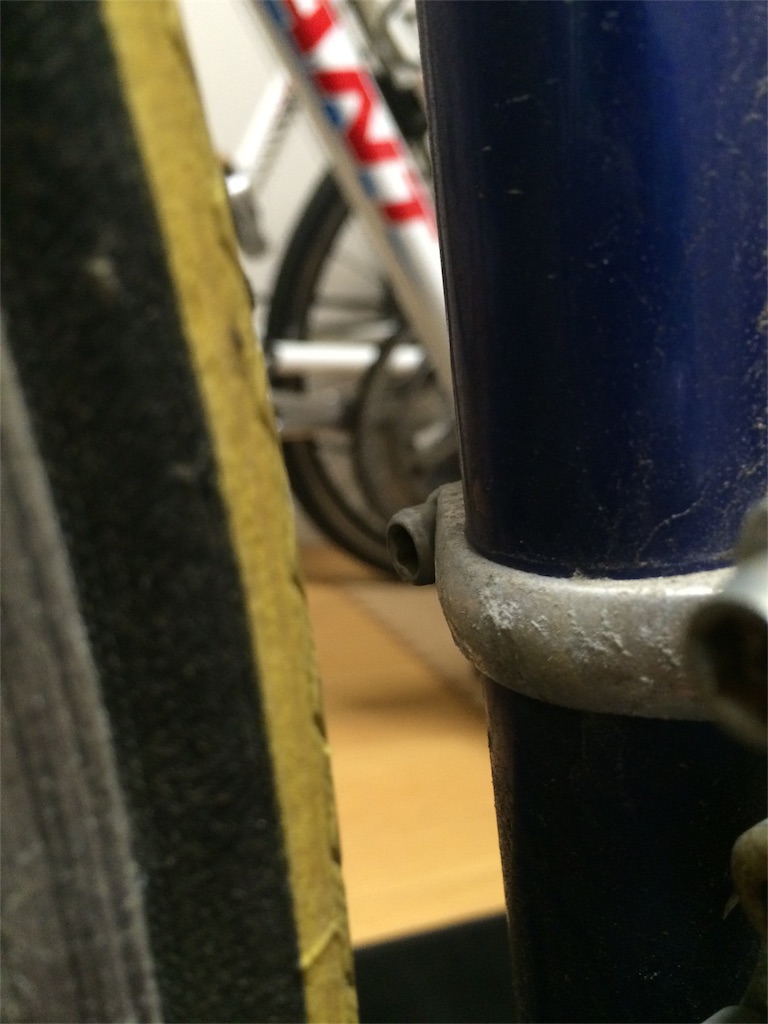

バンドはこのボルトを外す事で取れます。

f:id:youscyclecabin118:20160504000600j:image

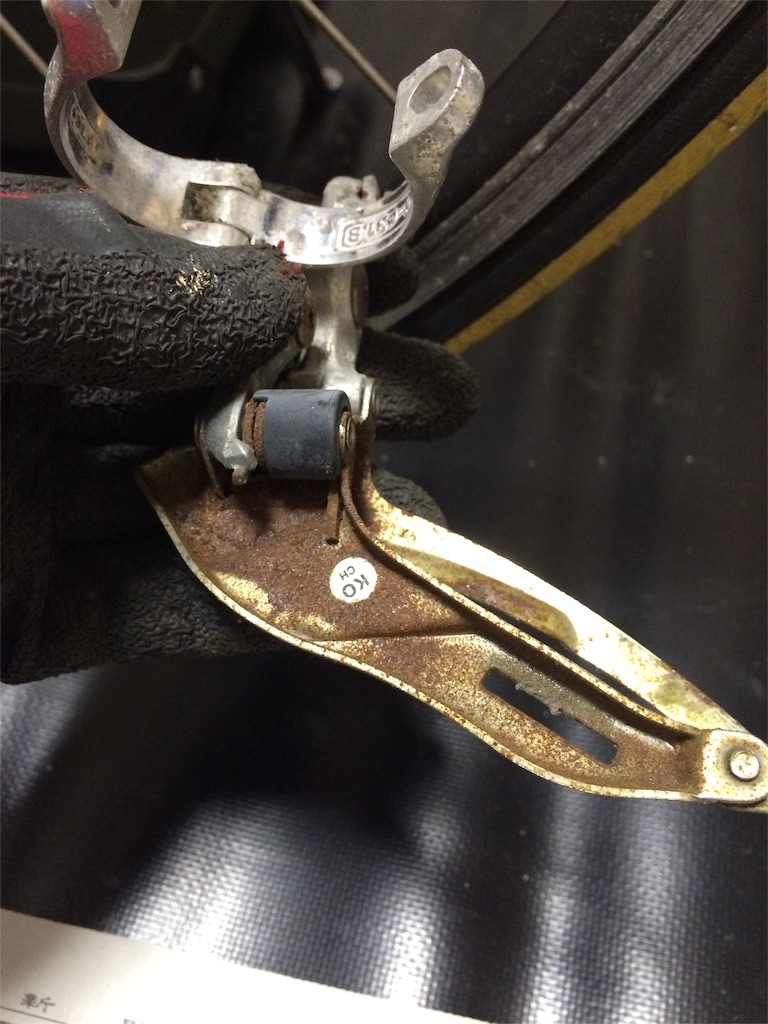

取れました。
裏を見るとかなり錆びてます。

f:id:youscyclecabin118:20160504002100j:image


アルミ部分は白く塩を吹いてます。

f:id:youscyclecabin118:20160504002210j:image

続いてリアディレイラー

f:id:youscyclecabin118:20160504214045j:image

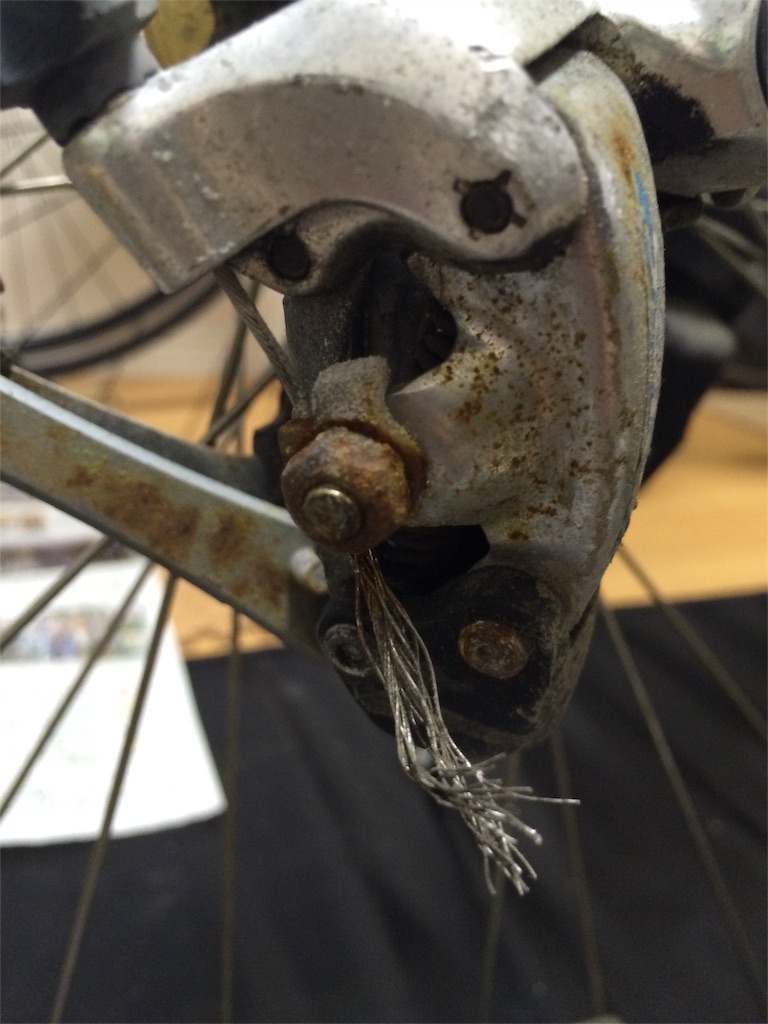

ワイヤーは先が解けて危ない状態です。

f:id:youscyclecabin118:20160504213759j:image

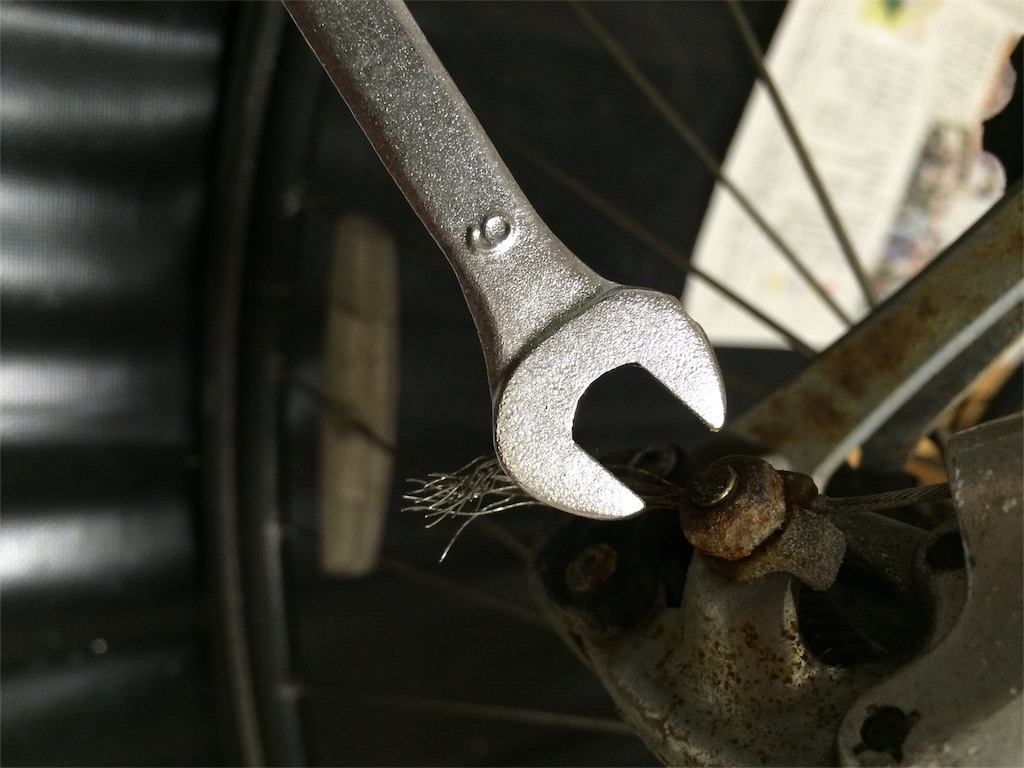

ワイヤーを止めているナットは9mmなのでスパナを準備します。
これは薄型のスパナです。

f:id:youscyclecabin118:20160504213840j:image

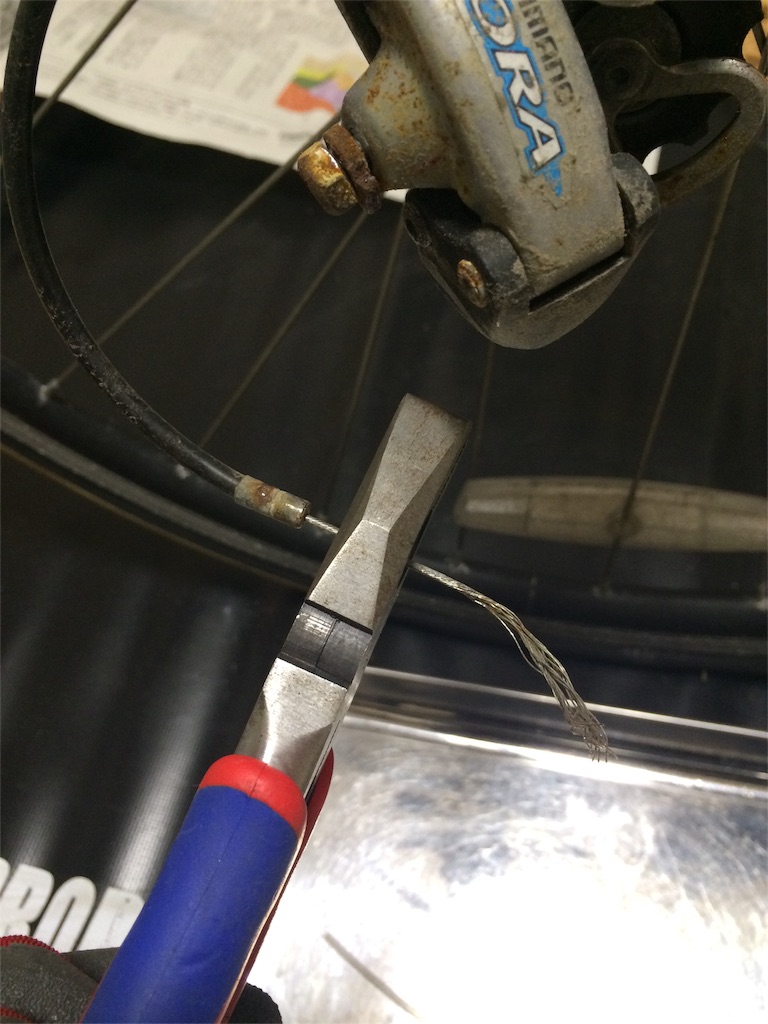

フロント同様ワイヤーは切っておきます。

f:id:youscyclecabin118:20160504213958j:image

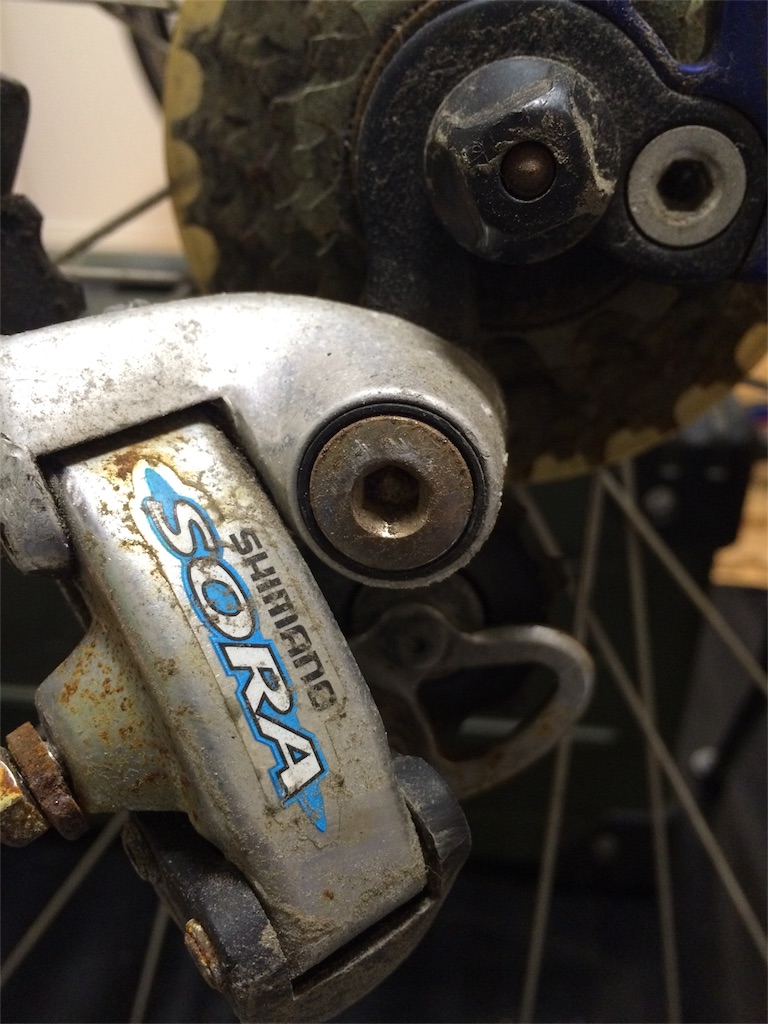

リアはこのピボットボルトを緩めてはずします。

f:id:youscyclecabin118:20160504213917j:image

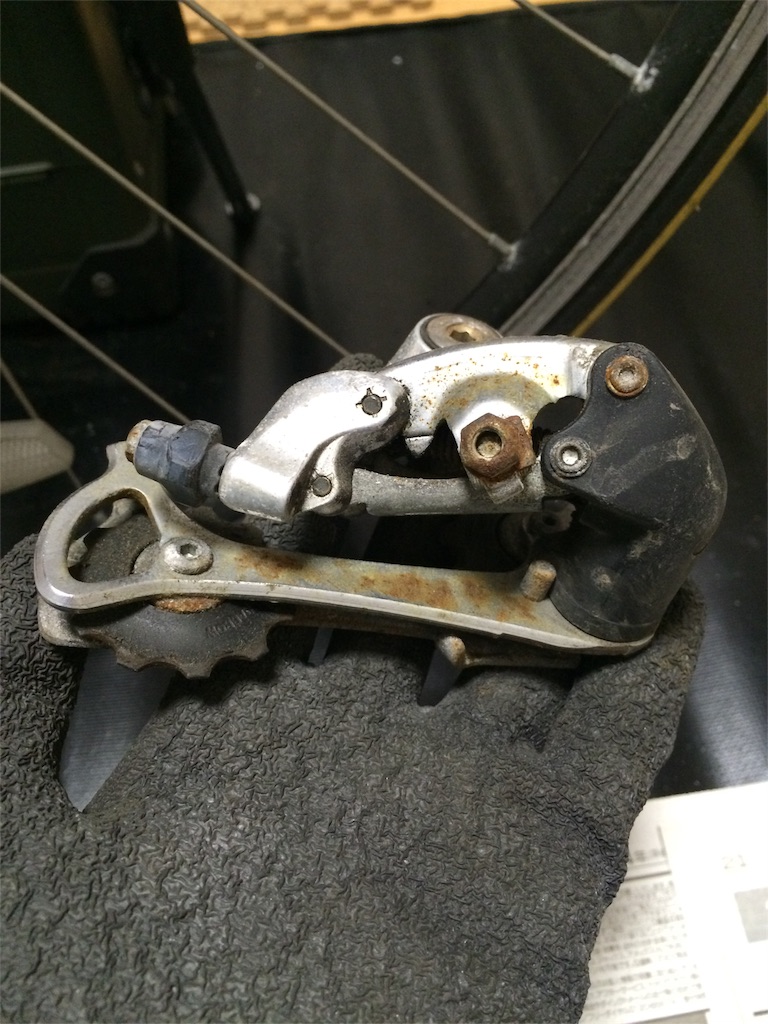

外れました。

f:id:youscyclecabin118:20160504214346j:image

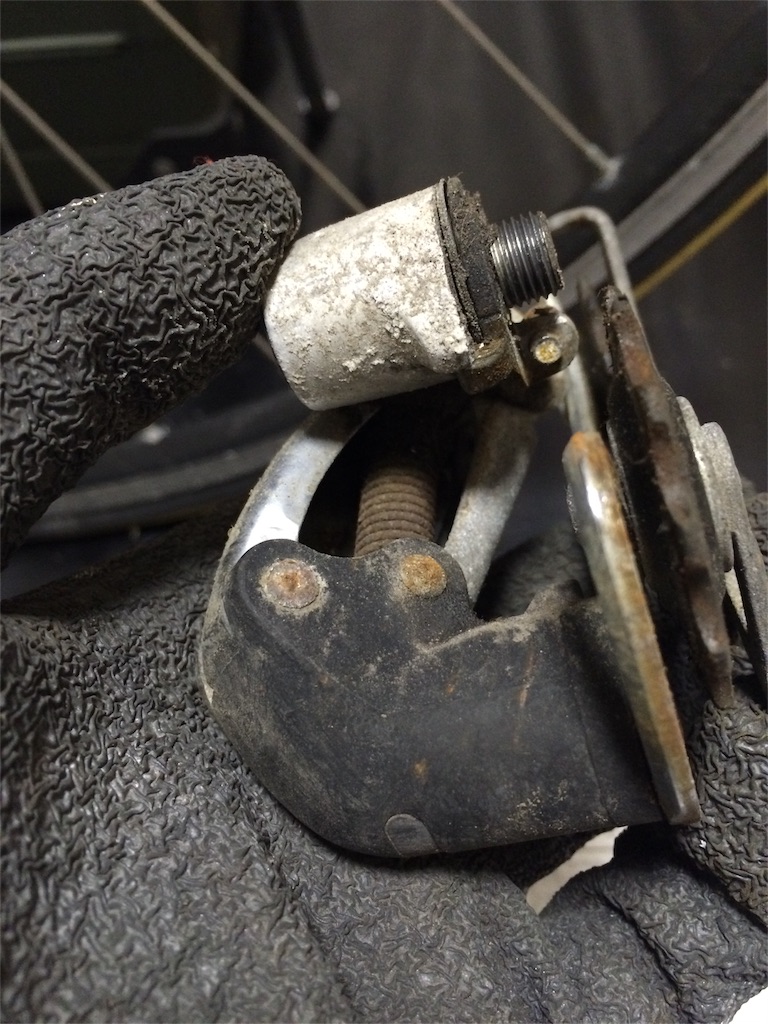

全体的に錆が回ってます。

f:id:youscyclecabin118:20160504214427j:image

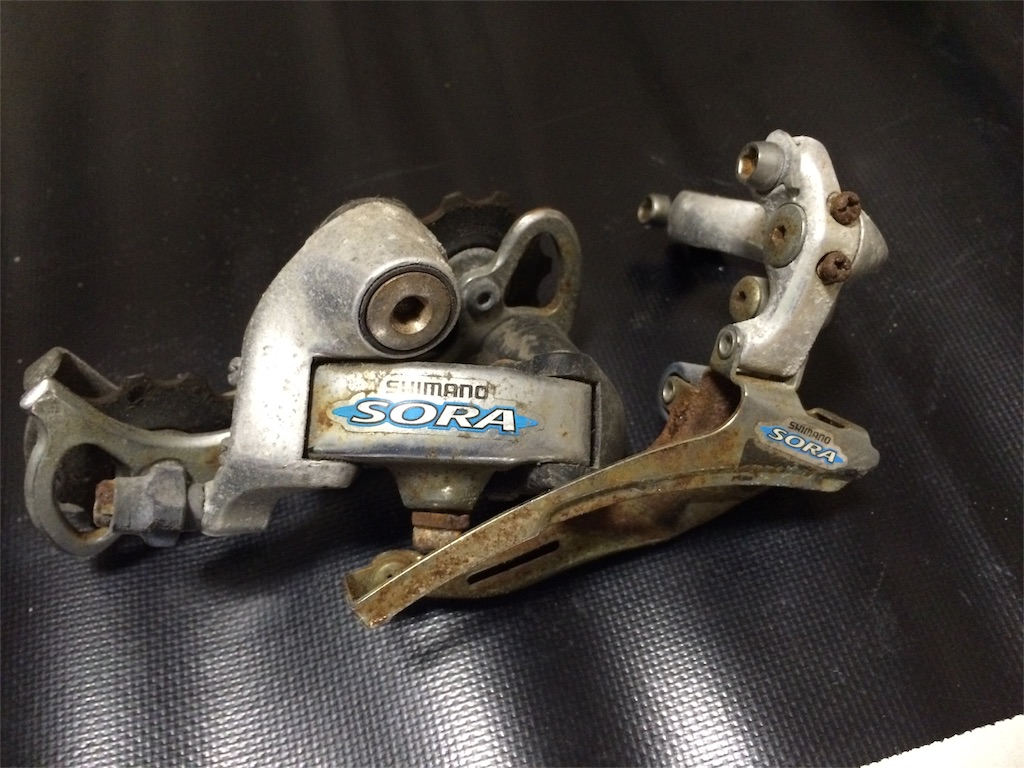

これでフロントリア共に外れました。
状態が良くないので何処まで復活出来るかわかりませんが、やれる事をやります。

f:id:youscyclecabin118:20160504214505j:image


分解も後少しで完了です。
もう少しお付き合い下さい。
