ロードバイクレストア/ワイヤー周りとチェーン取り付け〜

YOUの自転車小屋2.0へ移転しました。

STIレバーをハンドルに取り付けては省いてまずはブレーキワイヤーからいきます。

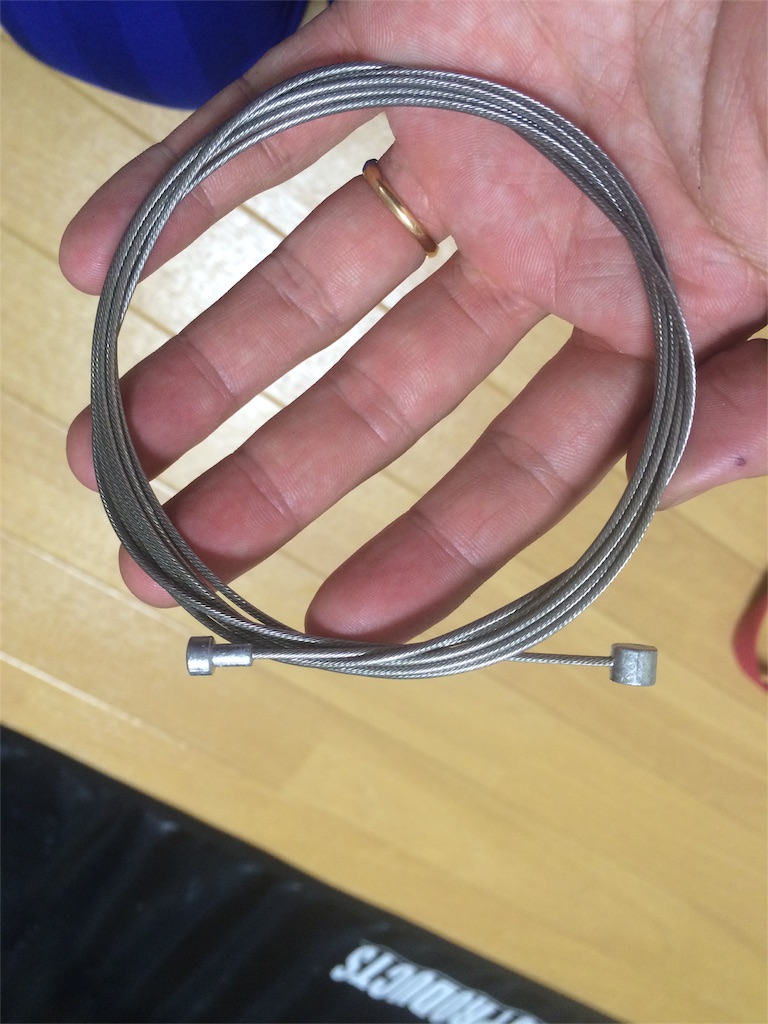

ブレーキワイヤーの両端には大概、形の違うタイコが付いています。
写真では左がロード系で右がクロスバイクやマウンテンバイク系です。

f:id:youscyclecabin118:20160526083135j:image


不要な方を切り落として使います。

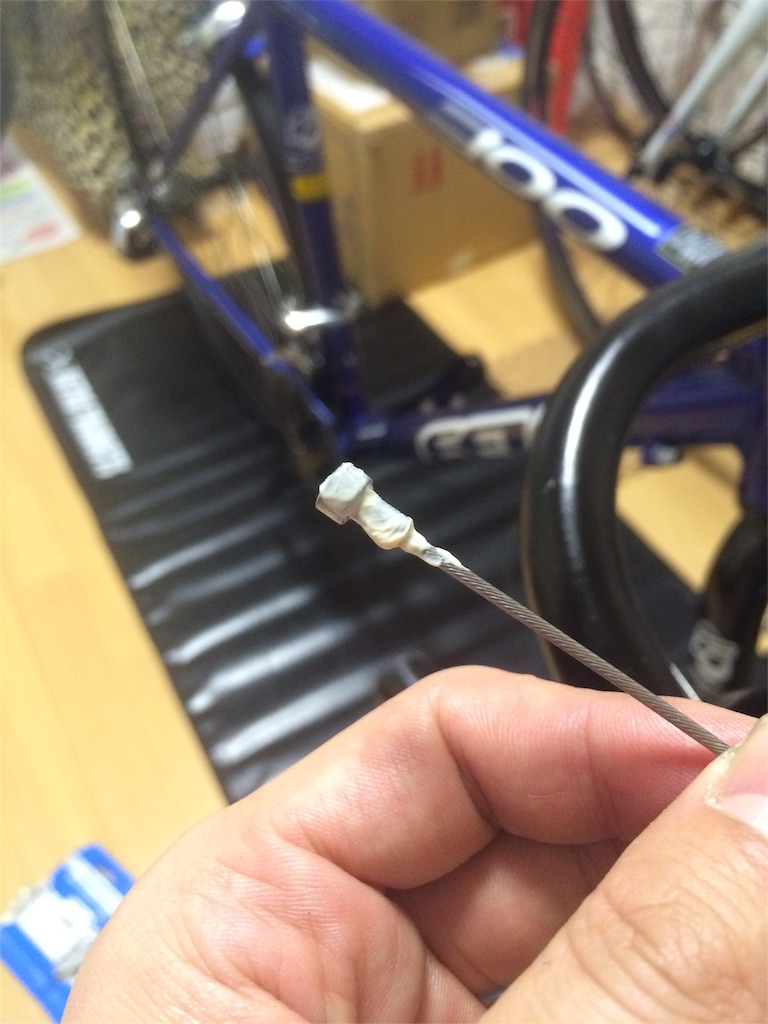

レバーに通す時には
タイコ部分にグリスを塗っておきます。
固着防止です。

f:id:youscyclecabin118:20160526083227j:image

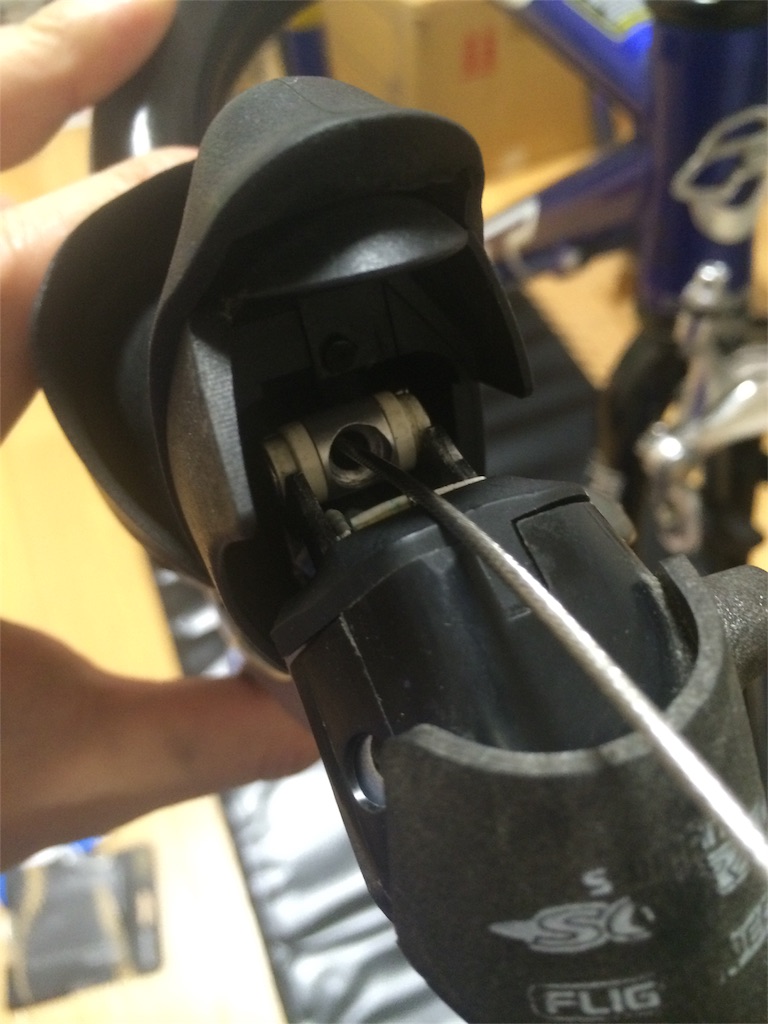

レバー引いて口を開けると通す穴が見えてきます。
通す穴にはタイコが収まる凹みが有る面と無い面があると思うのである面を手前にして挿入していきます。

f:id:youscyclecabin118:20160526083334j:image

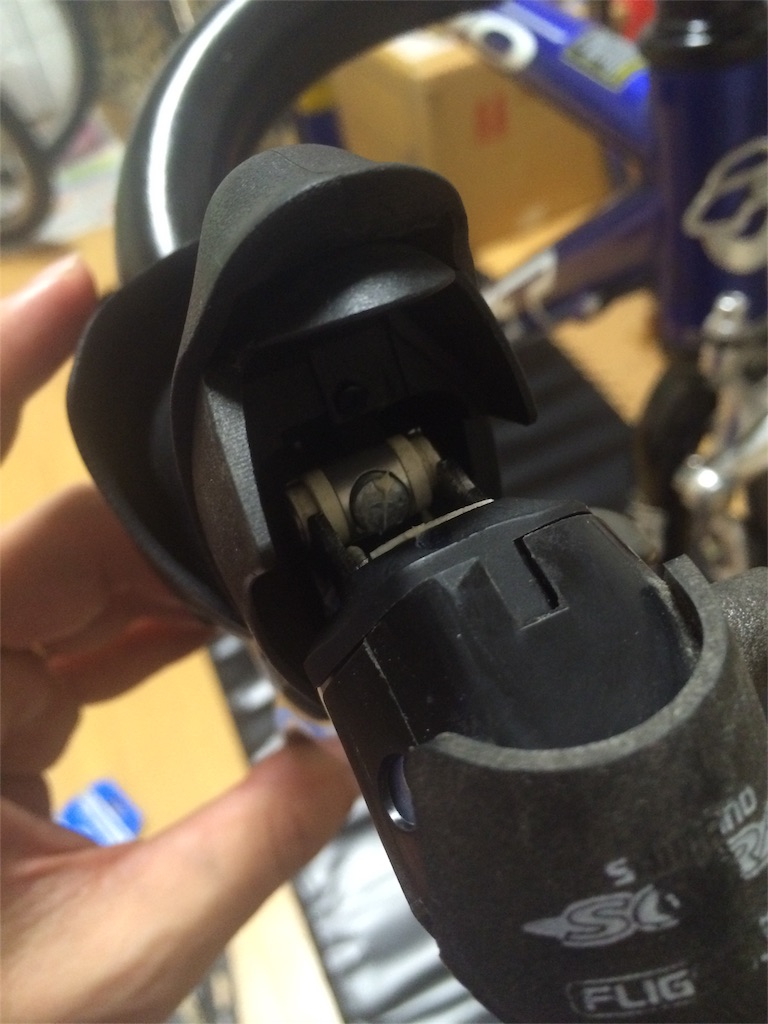

をタイコ部分がしっかり入ればOKです。
左右共やる事は同じです。

f:id:youscyclecabin118:20160526083423j:image

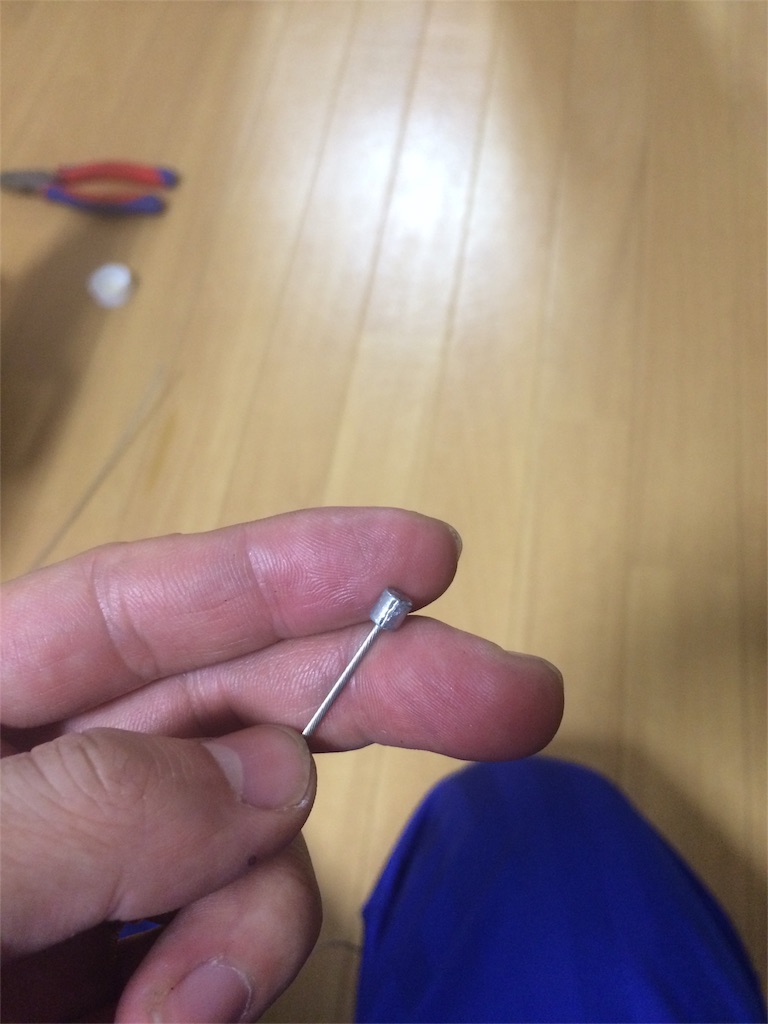

続いてシフトワイヤーです。
ブレーキに比べてタイコが小さくなっています。
これは一つの規格しかないのでブレーキの様に迷う事はありません。

f:id:youscyclecabin118:20160526083513j:image


ここではリアディレイラーのシフトケーブルを例にします(右レバー)。

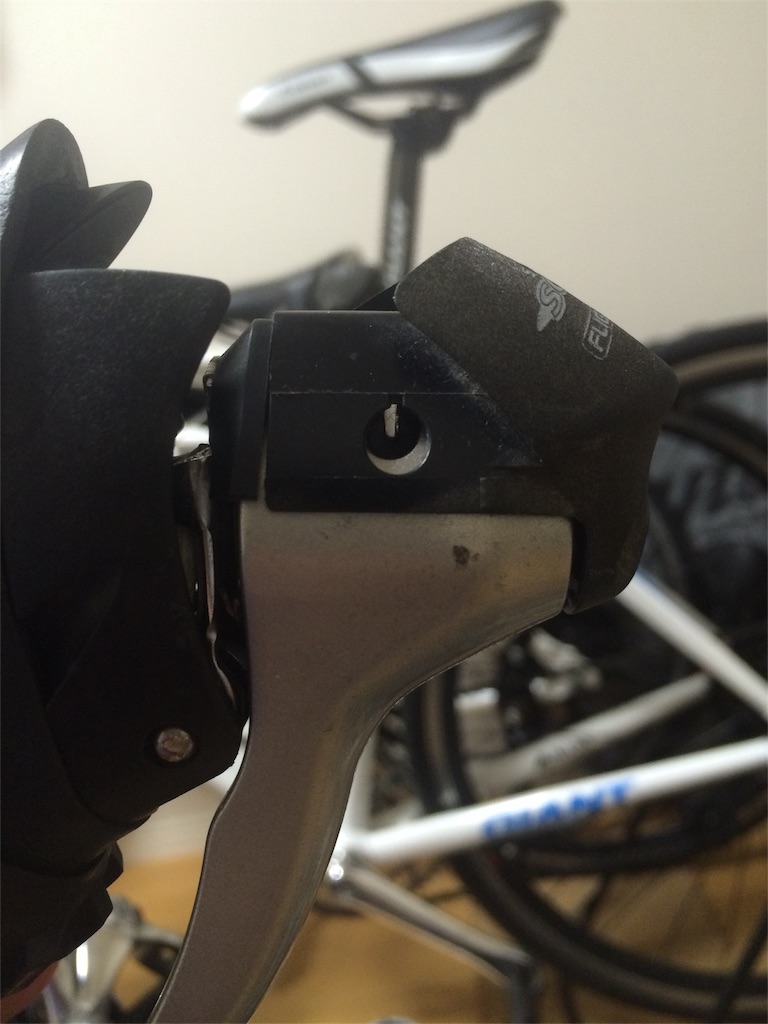

ワイヤーはレバーの外側から通す事になります。
穴を覗くと向こう側が見えて通せる様になっていますが、レバーの位置によっては見えない所に来ているのでレバーを動かして(シフトチェンジ)くる様にします。
※向こう側が見えるのは下位機種のいわゆるヒゲタイプのレバーだけですので、上位機種になるとまた違います。

f:id:youscyclecabin118:20160526083544j:image


通し終えたらアウターケーブルの長さを決めてカットします。
長さはお約束の無理の無い綺麗に見える長さ。
ここはセンスですね。

カットした時には先端が潰れているのでヤスリ等で整形して綺麗にします。

写真は綺麗成形にした後です。

f:id:youscyclecabin118:20160526083636j:image


アウターのエンドには解れ防止のキャップをします。
ここには潤滑用のグリスが欲しい所です。

f:id:youscyclecabin118:20160526083802j:image

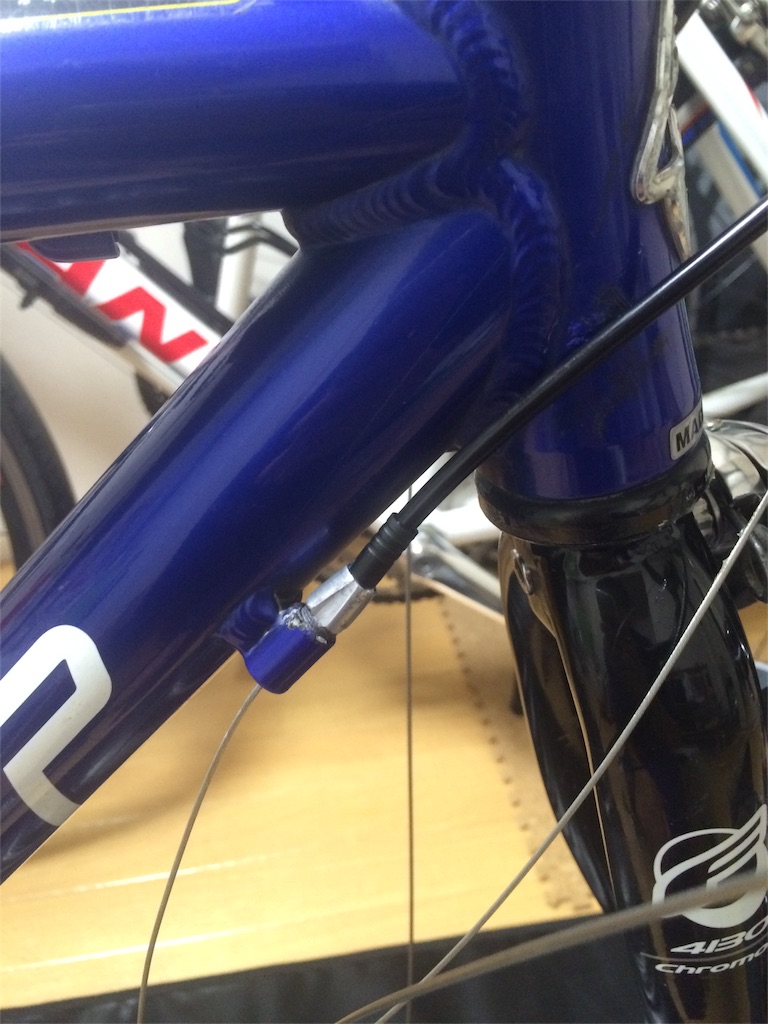

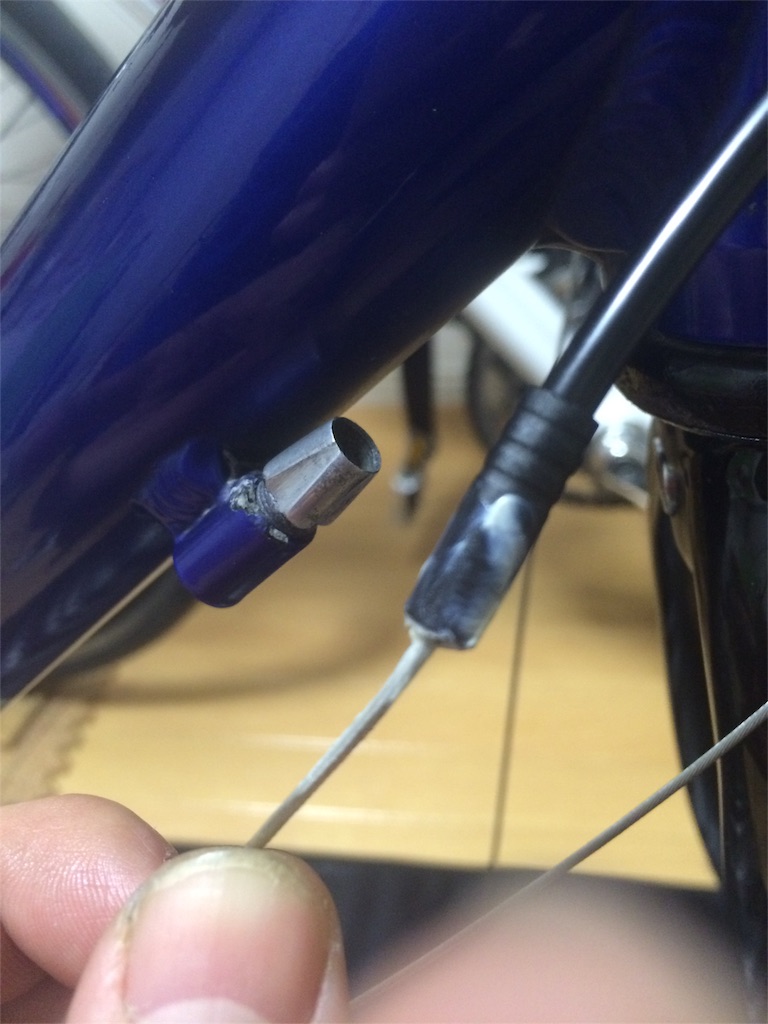

後はアジャストボルトに差し込みます。
ここから先はアウターは無くBB下のガイド(右側)を通してリアディレイラーまで持っていきます。

f:id:youscyclecabin118:20160526083837j:image

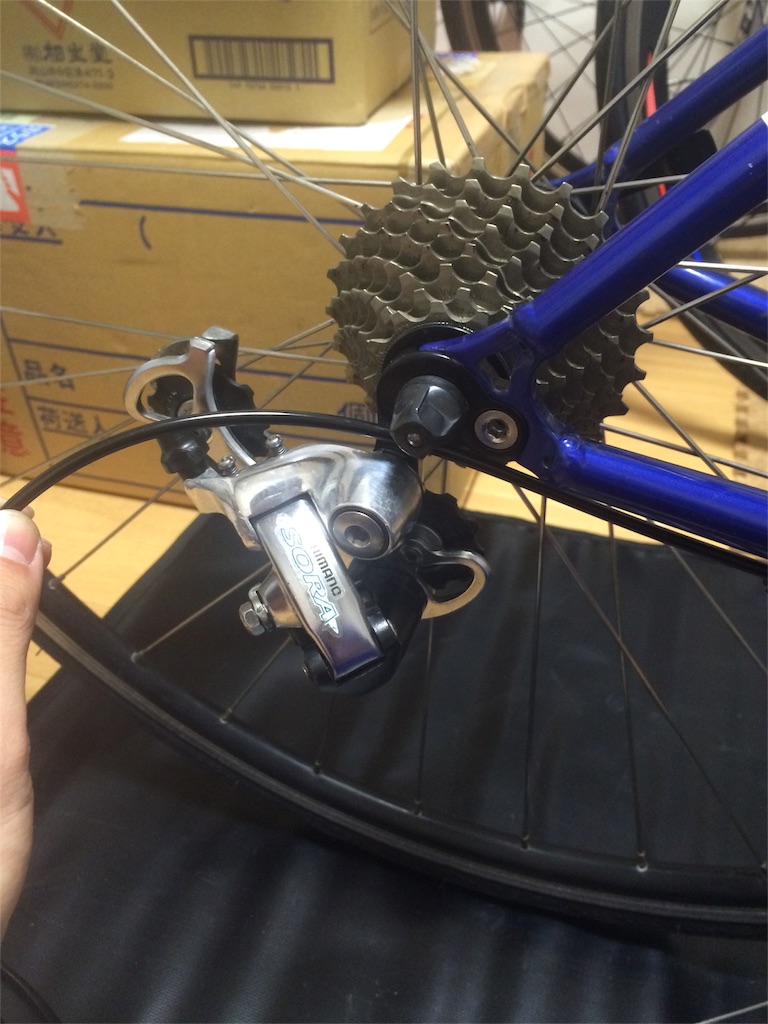

リアディレイラーのアウターは長さは

f:id:youscyclecabin118:20160526083942j:image


ディレイラーがキャパシティ一杯になってもワイヤーに無理が出ない長さにする必要があります。

f:id:youscyclecabin118:20160526084013j:image

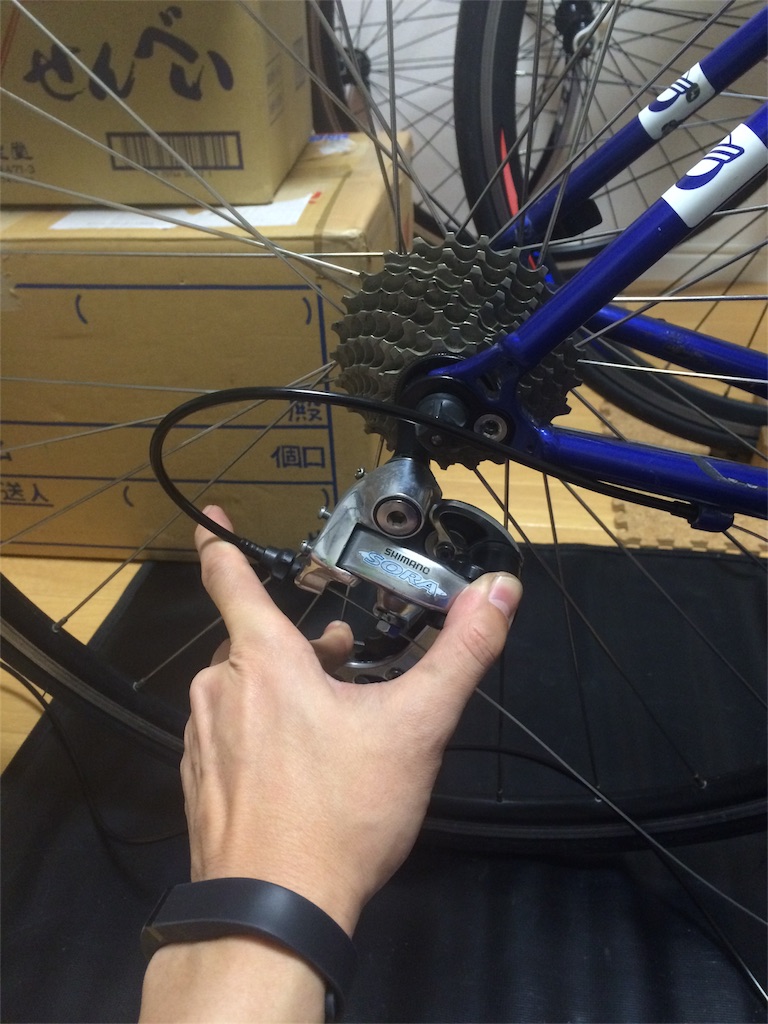

こんなもんでしょう。

f:id:youscyclecabin118:20160526084226j:image

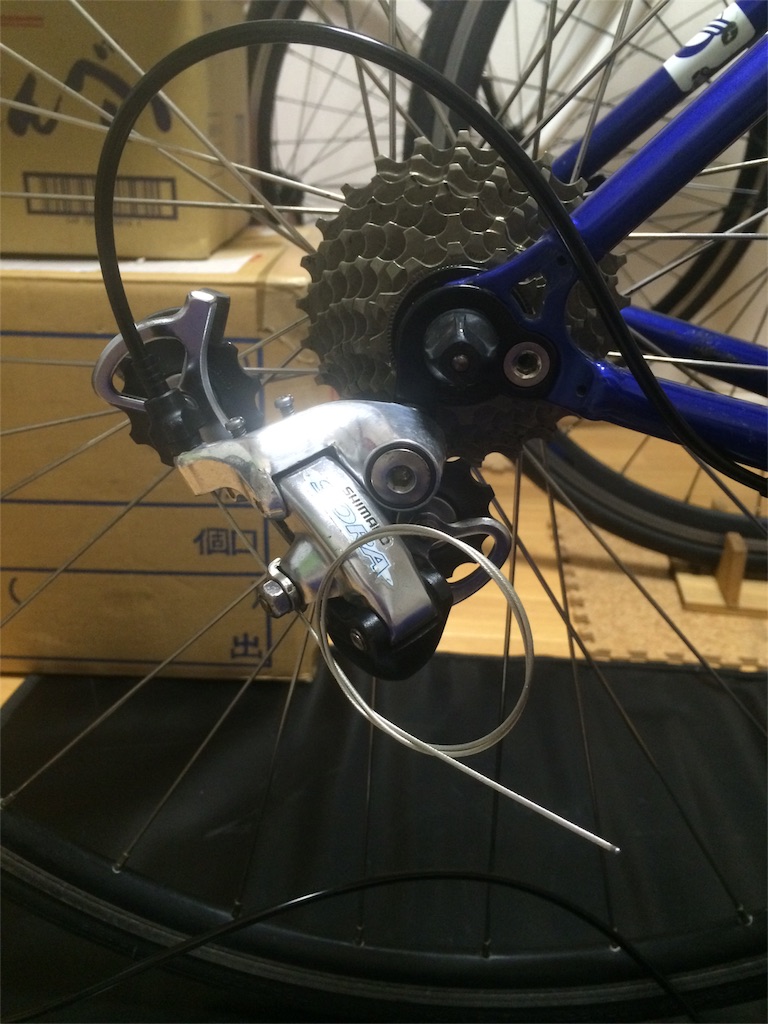

出来上がりがこちら。
先端処理とキャップは取り付けています。

f:id:youscyclecabin118:20160526084309j:image

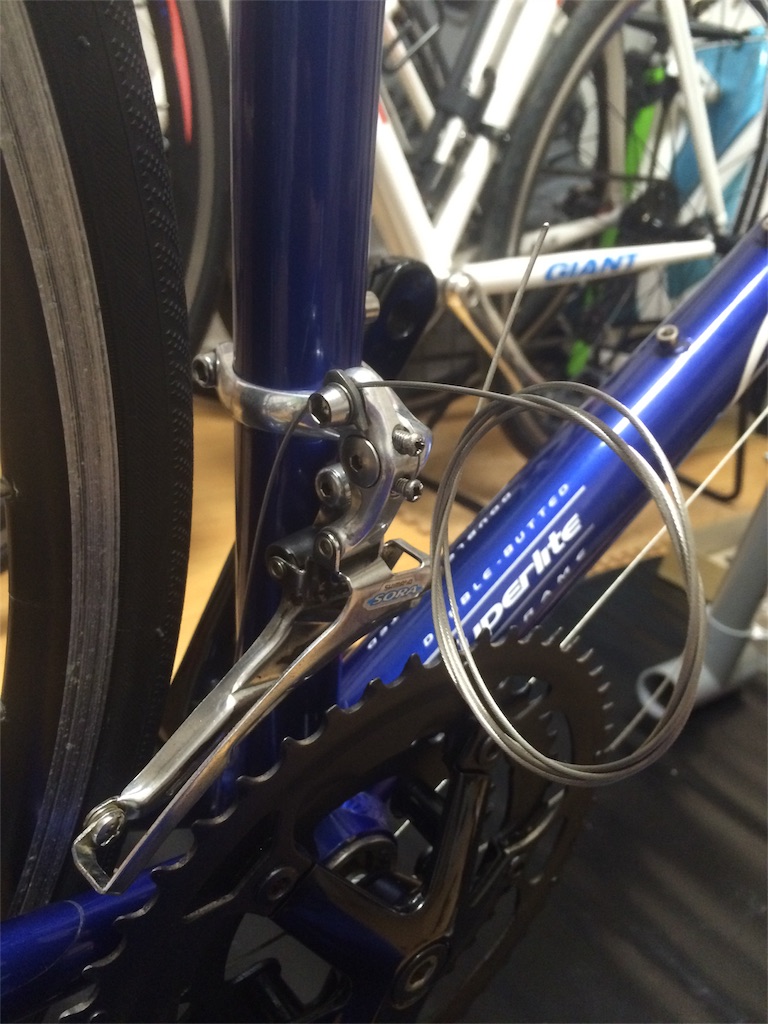

フロントもワイヤーを通しました。
こちらはディレイラーの位置調整がまだなのだ仮止めです。

f:id:youscyclecabin118:20160526084350j:image


ブレーキも同じ様な作業を繰り返してケーブル周りは完了です。

まだバーテープを巻いてないので煩雑なケーブル周りになってます(笑)

f:id:youscyclecabin118:20160526084530j:image


続いてシート周り。

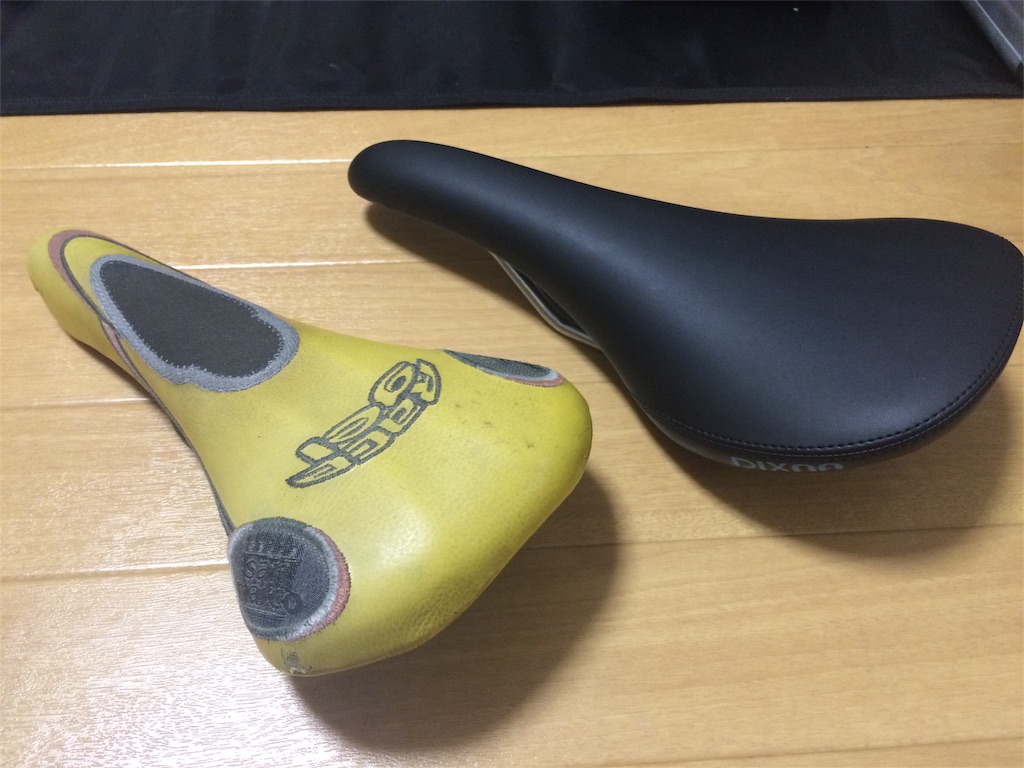

シートは傷んでいたのだ新しい物を準備してます。

f:id:youscyclecabin118:20160526084654j:image

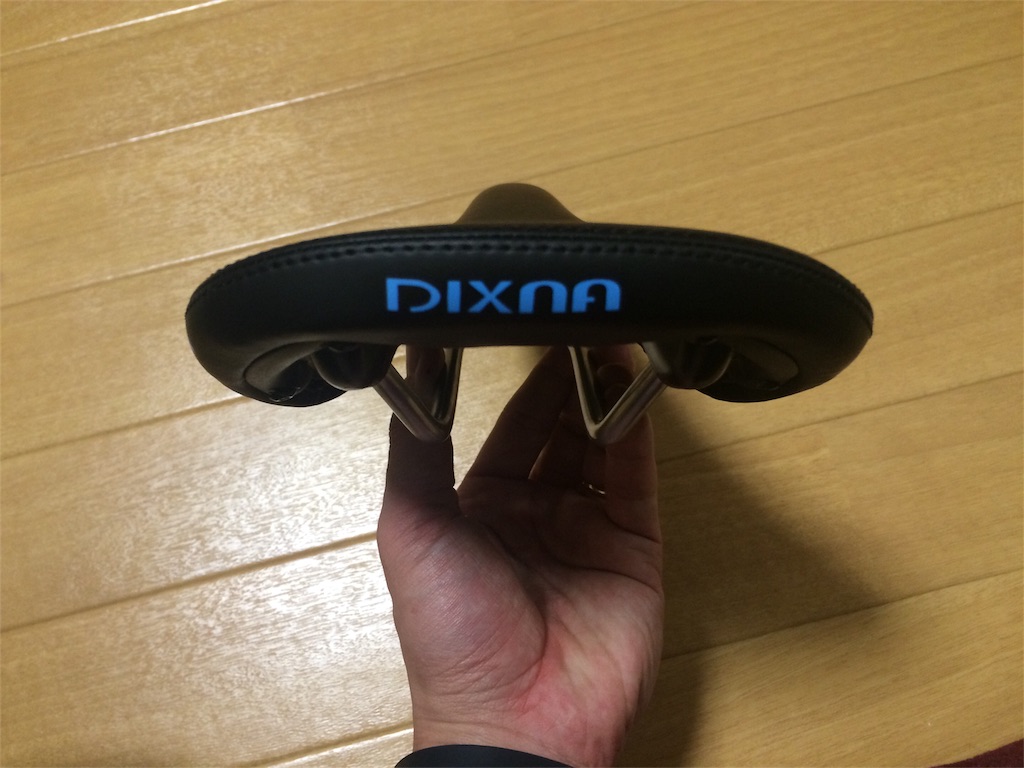

DIXNAのスタイリッシュなものです。
これはオーナーの趣味です。

f:id:youscyclecabin118:20160526084722j:image

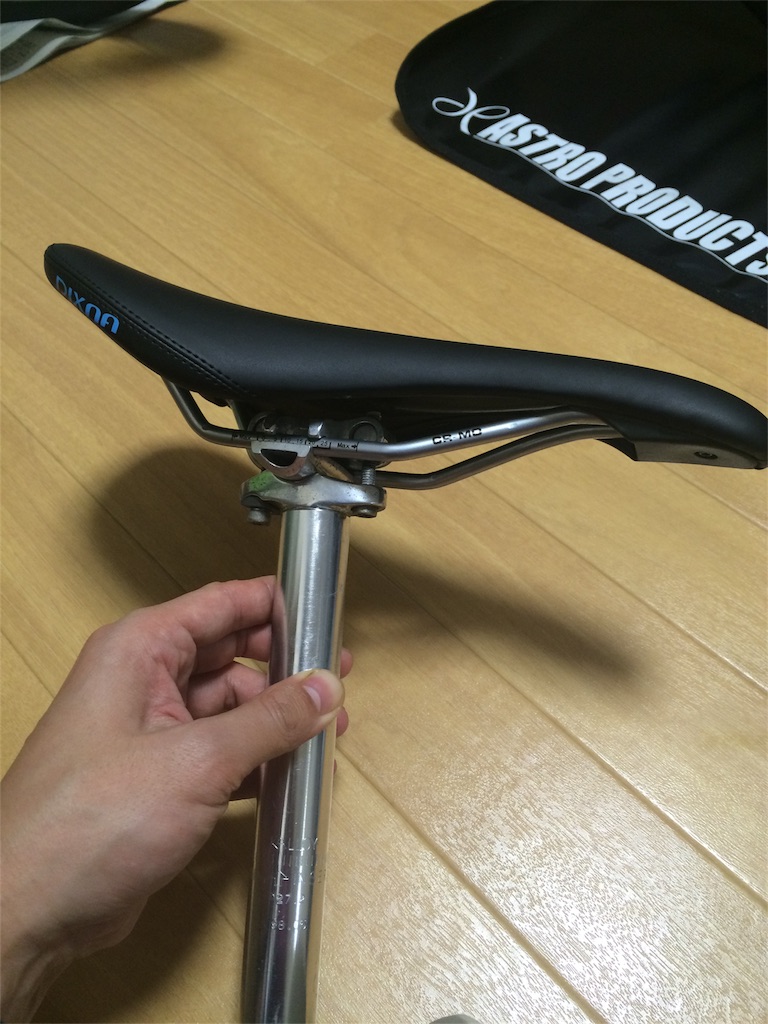

シートポストに仮止めして

f:id:youscyclecabin118:20160526084801j:image

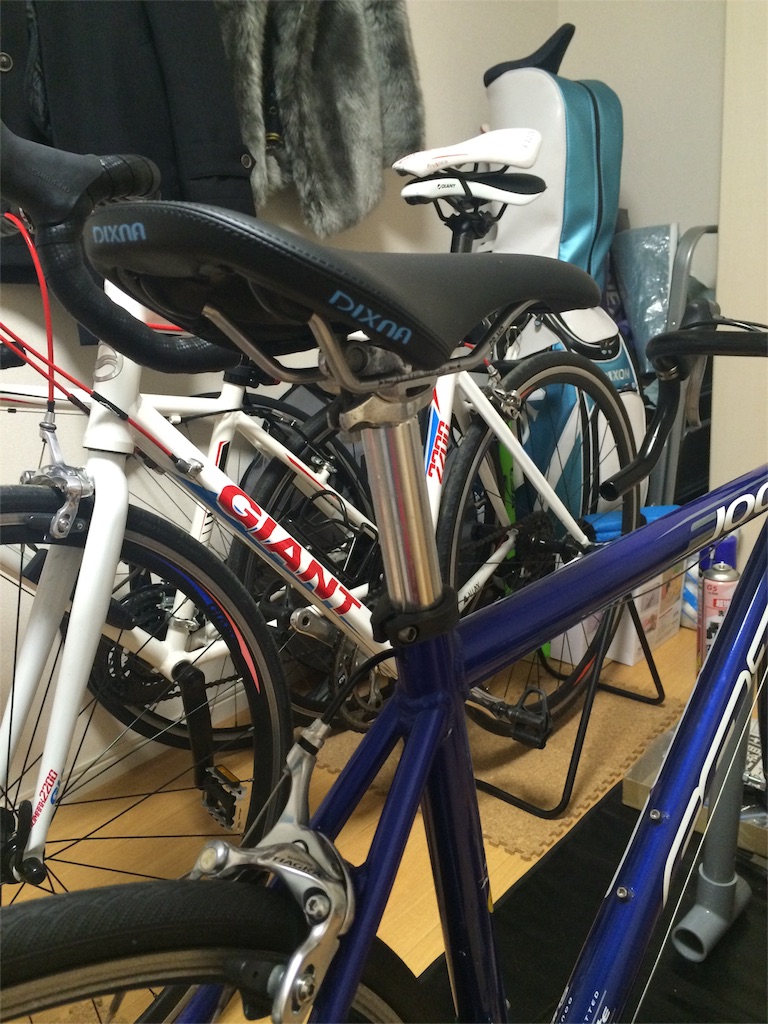

これまたフレームに仮止めしておきます。
ポジションは後で調整します。

f:id:youscyclecabin118:20160526084832j:image


続いてチェーンを取り付けます。

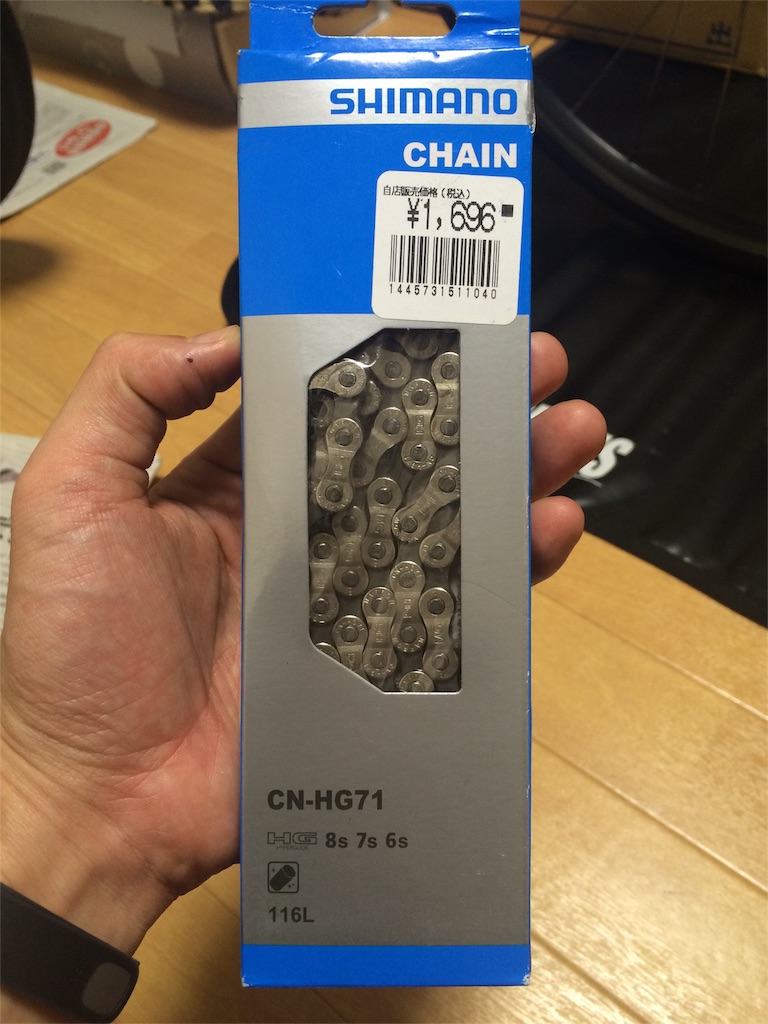

チェーンはSHIMANO純正6,7,8速対応品です。

f:id:youscyclecabin118:20160526084856j:image

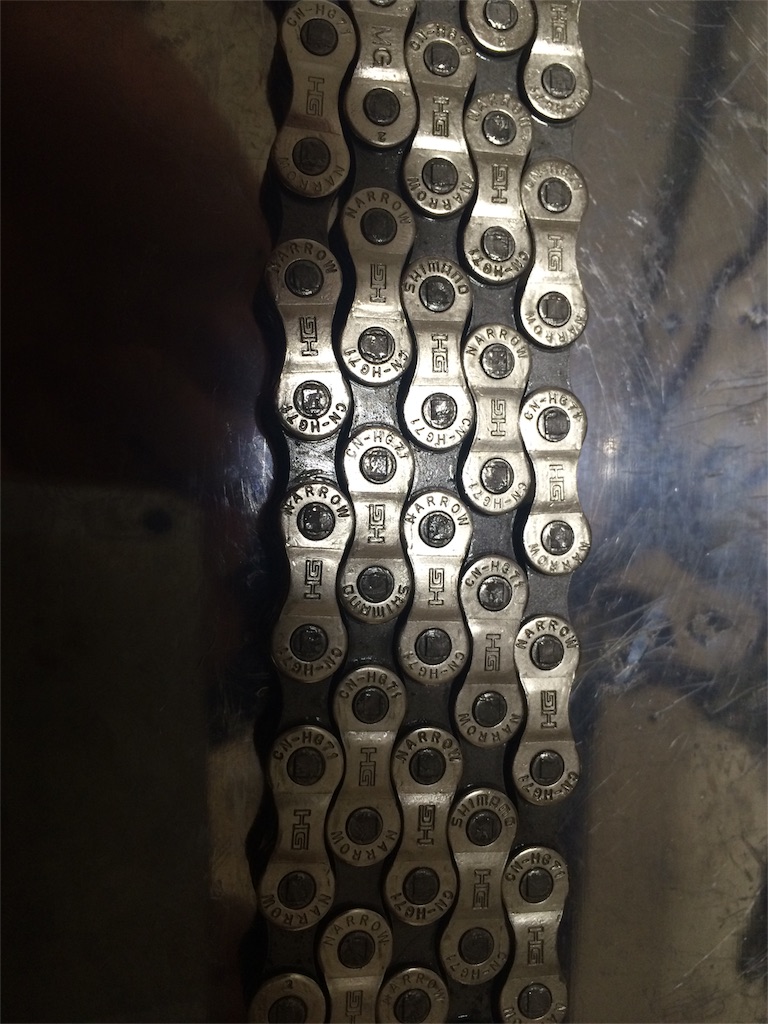

表面はメッキ処理されているものです。

f:id:youscyclecabin118:20160526084931j:image

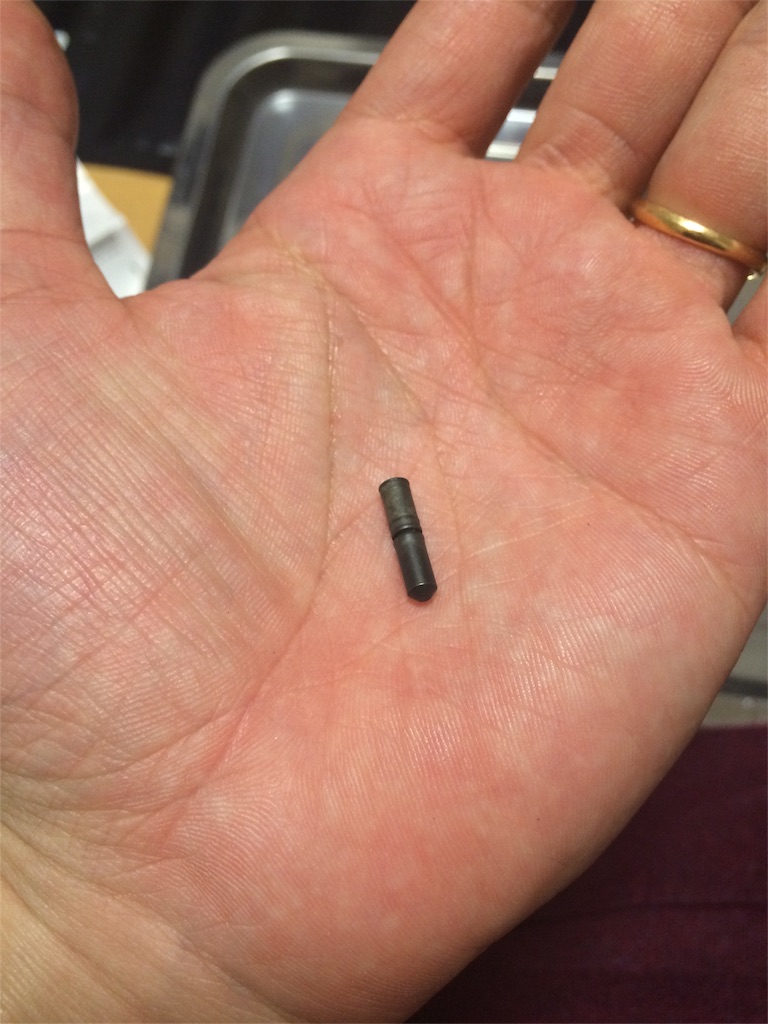

ナロータイプになるので毎回新しいコネクトピンが必要になります。
新品には一本付属されてます。

f:id:youscyclecabin118:20160526085002j:image


チェーンを通すので気を付けないといけないのはリアディレイラーなのでここだけ御紹介。

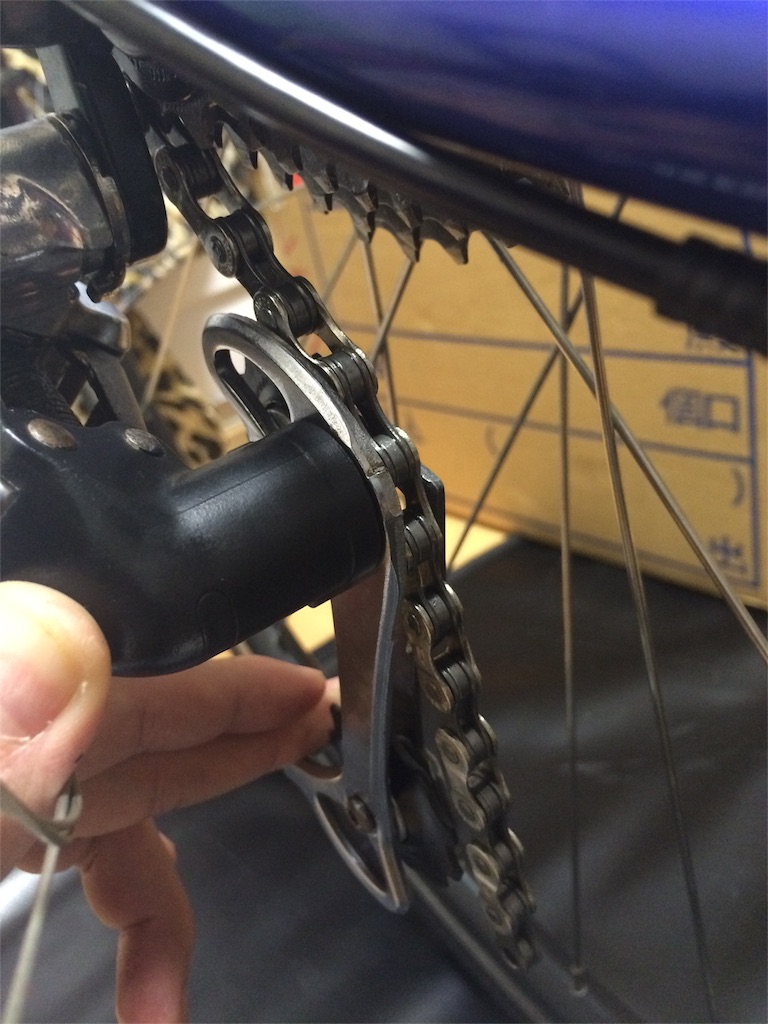

ポイントはガイドプーリーからテンションプーリーに通す所です。

f:id:youscyclecabin118:20160526085103j:image

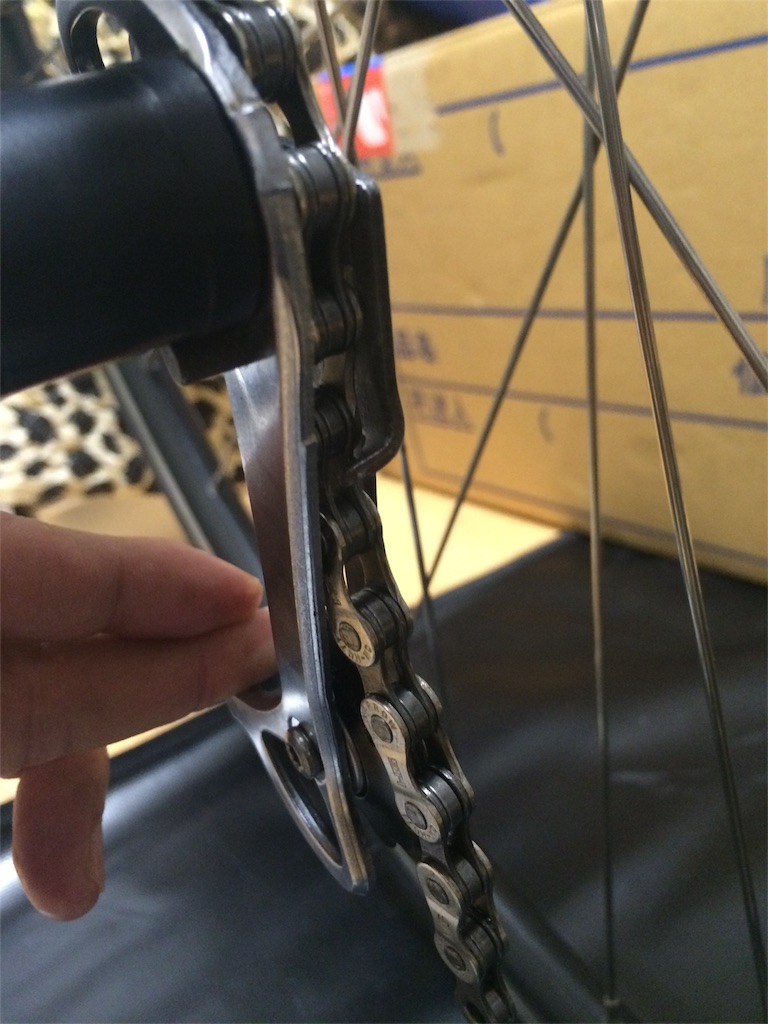

良く見ると脱落防止の爪が有るのでこの内側を通す様にします。
注意点はここだけ。

間違えても回す時に引っ掛かるので気付きますが、チェーンを繋いでからではコネクトピンを無駄にするので気をつけましょう。

f:id:youscyclecabin118:20160526085130j:image

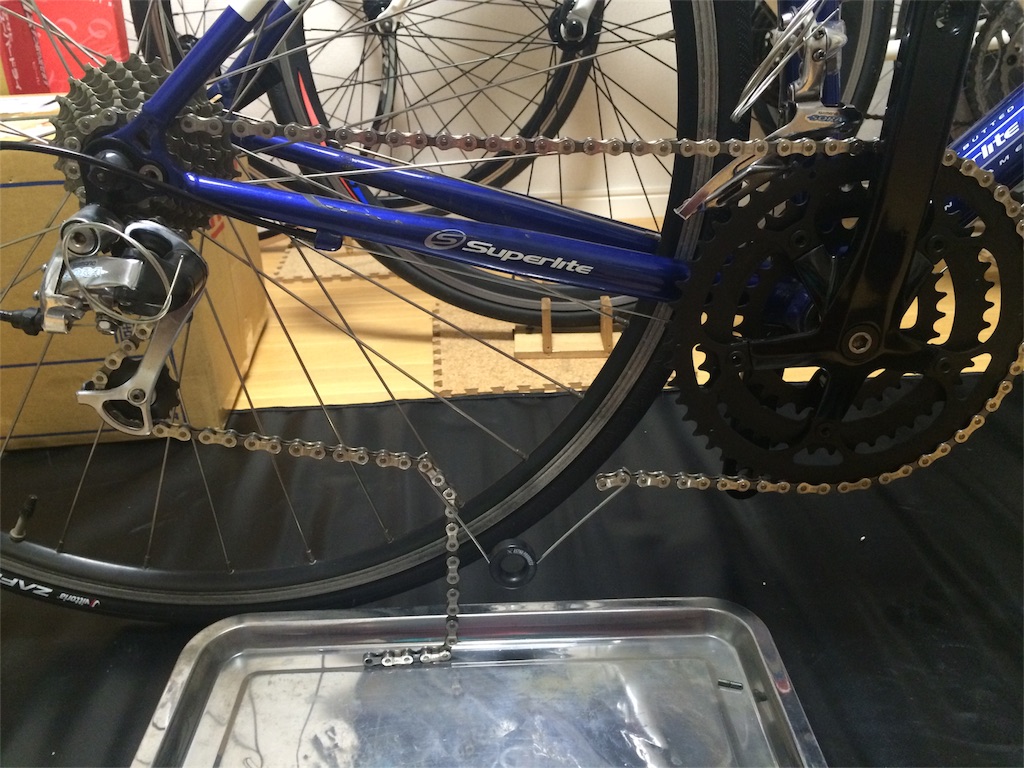

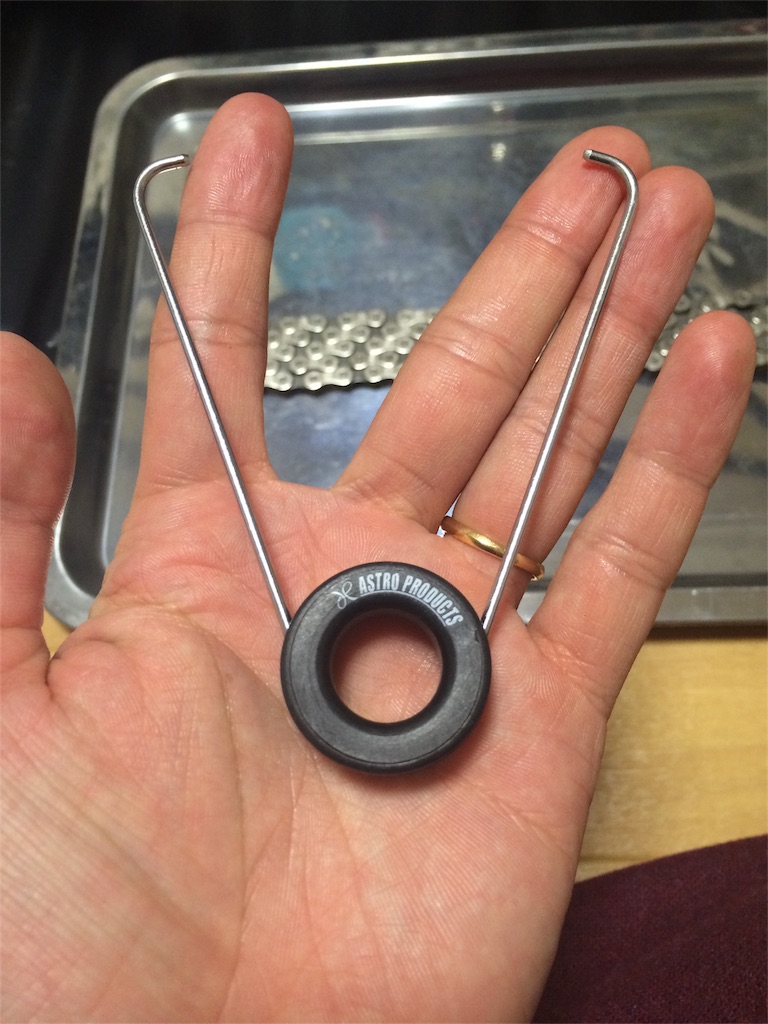

チェーンの長さを決める時にはこのチェーンフッカーがあると便利。
300円程度なので一つあって良いと思います。

f:id:youscyclecabin118:20160526085212j:image

f:id:youscyclecabin118:20160526085242j:image

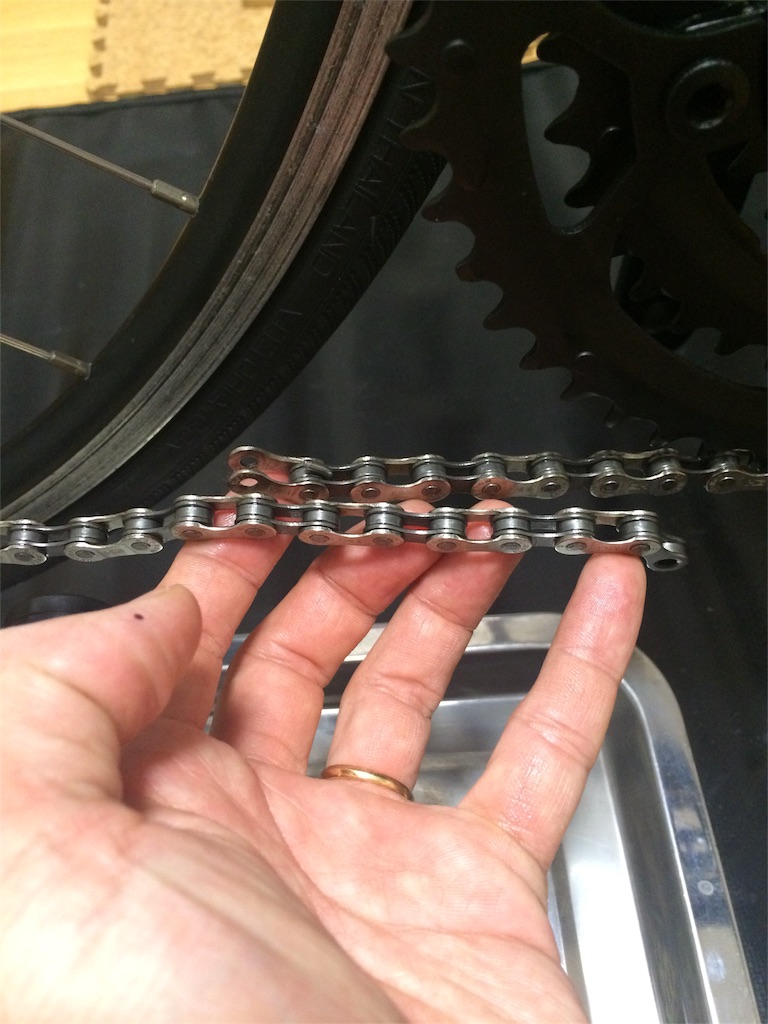

新品のチェーンは大体3〜5コマ程度長いのでギヤに合わせて長さを決めます。

f:id:youscyclecabin118:20160526085310j:image


決めるには
最も短くて良い
「トップギヤ-インナー」

f:id:youscyclecabin118:20160526085506j:image

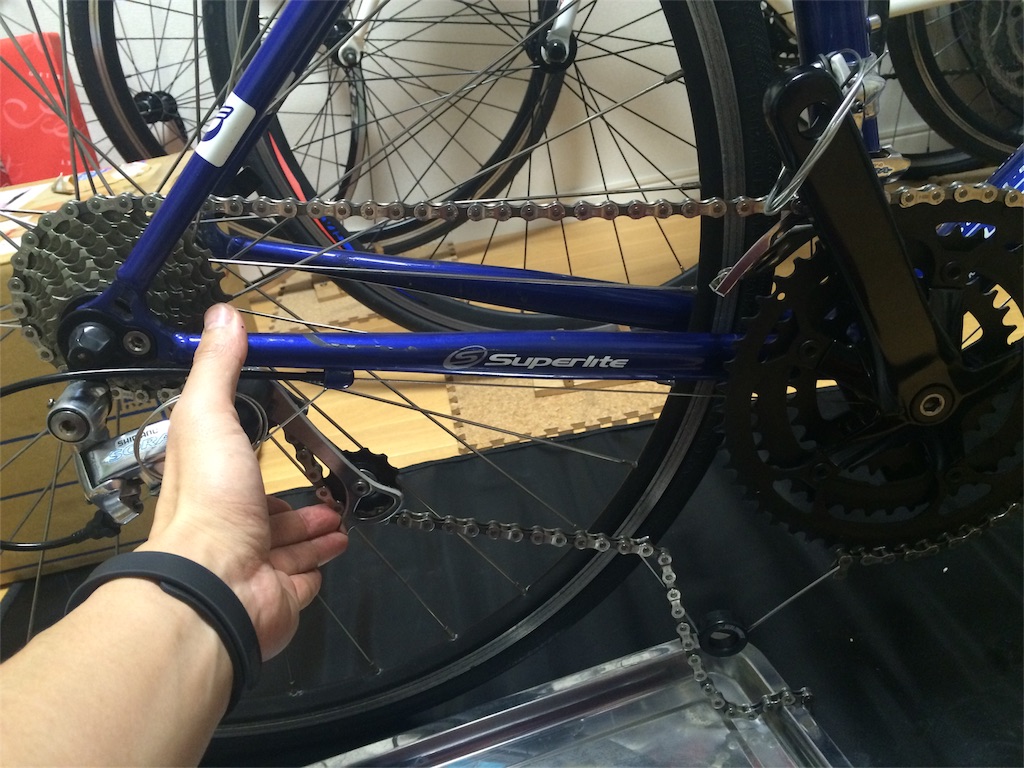

最も長さが必要な
「ローギヤ-アウター」

f:id:youscyclecabin118:20160526085657j:image


いずれの時もリアディレイラーのキャパシティ(つまりはチェーンにテンションが掛けれる範囲)を超え無い長さにしてあげる必要があります。

今回のギヤの組み合わせは特にフロントがトリプルなので落差が激しく難しいです。

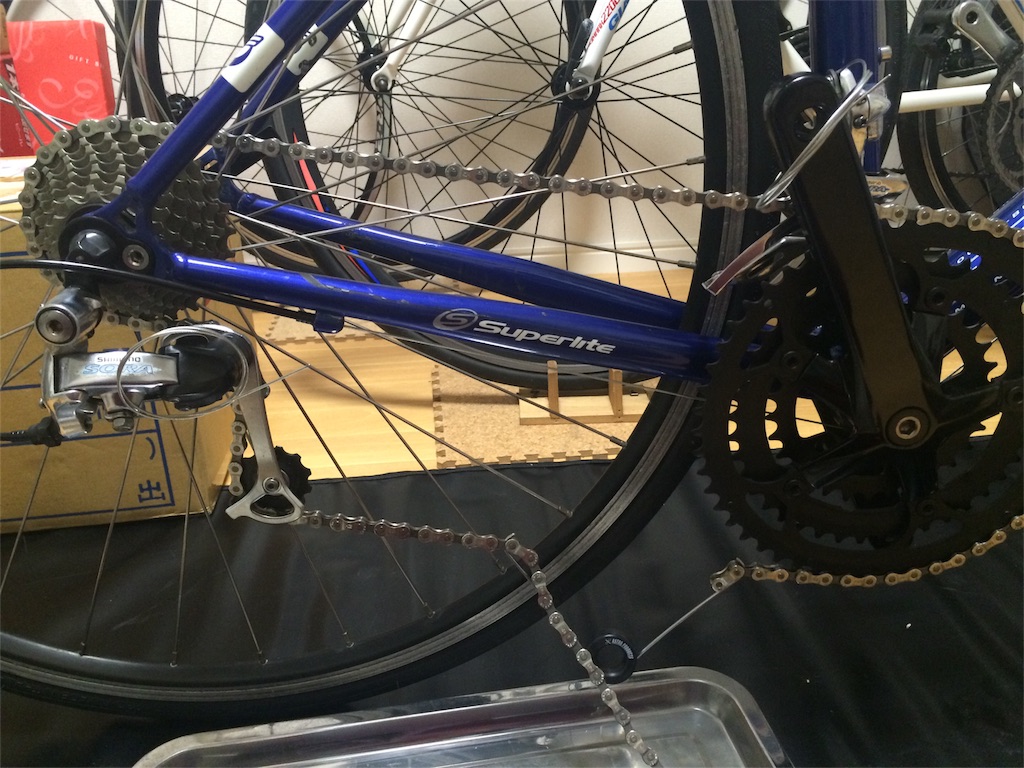

結局、さっきのでは「ローギヤ-アウター」がキツイので一コマ長くして4コマ程切ることにしました。

f:id:youscyclecabin118:20160526085401j:image


長さが決まったら不要なチェーンを切ります。

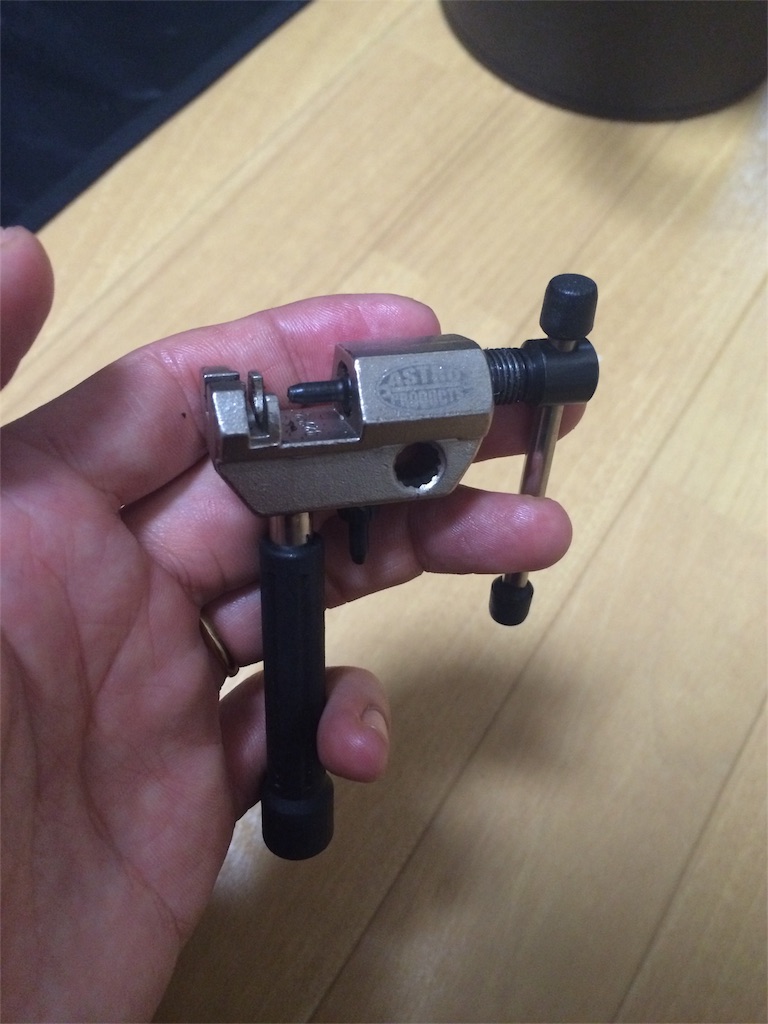

チェーンカッターは何でも良いと思います。
私は安いアストロプロダクツ製の物を使ってますが、これで11速もいけます。

f:id:youscyclecabin118:20160526085824j:image

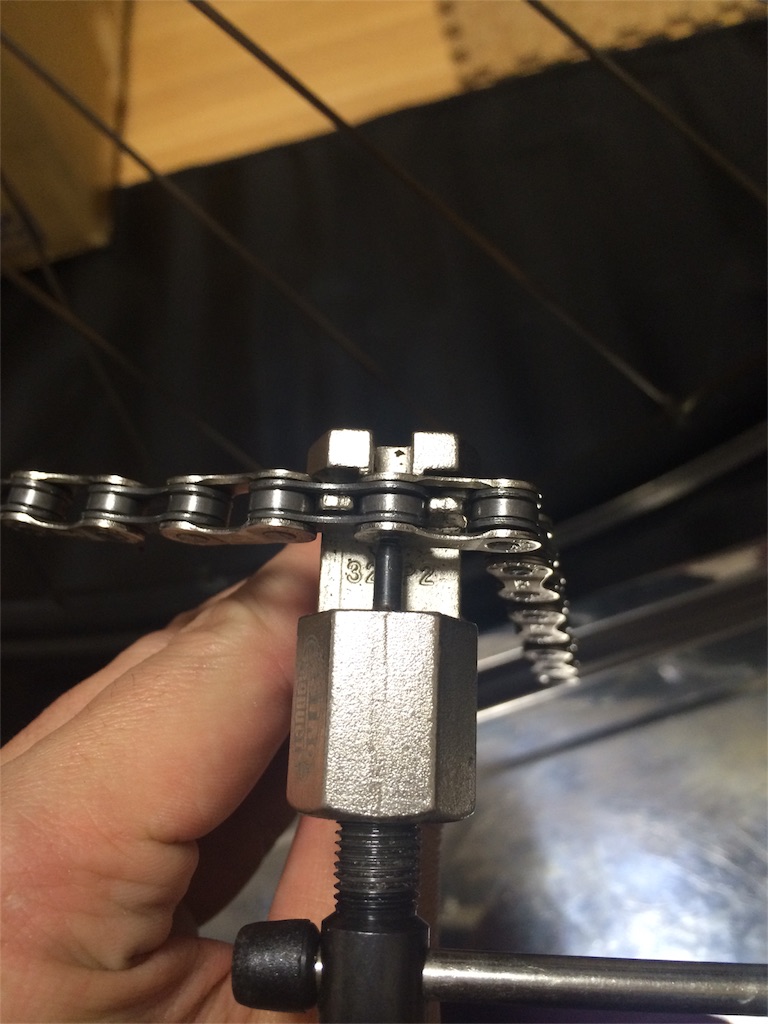

コネクトピンのセンターをしっかり狙ってグイグイハンドルを回します。
結構硬いので力が必要です。
こういう所は高い工具の方が楽かもしれません。

使ったと無いのでわかりませんが(笑)

f:id:youscyclecabin118:20160526085856j:image

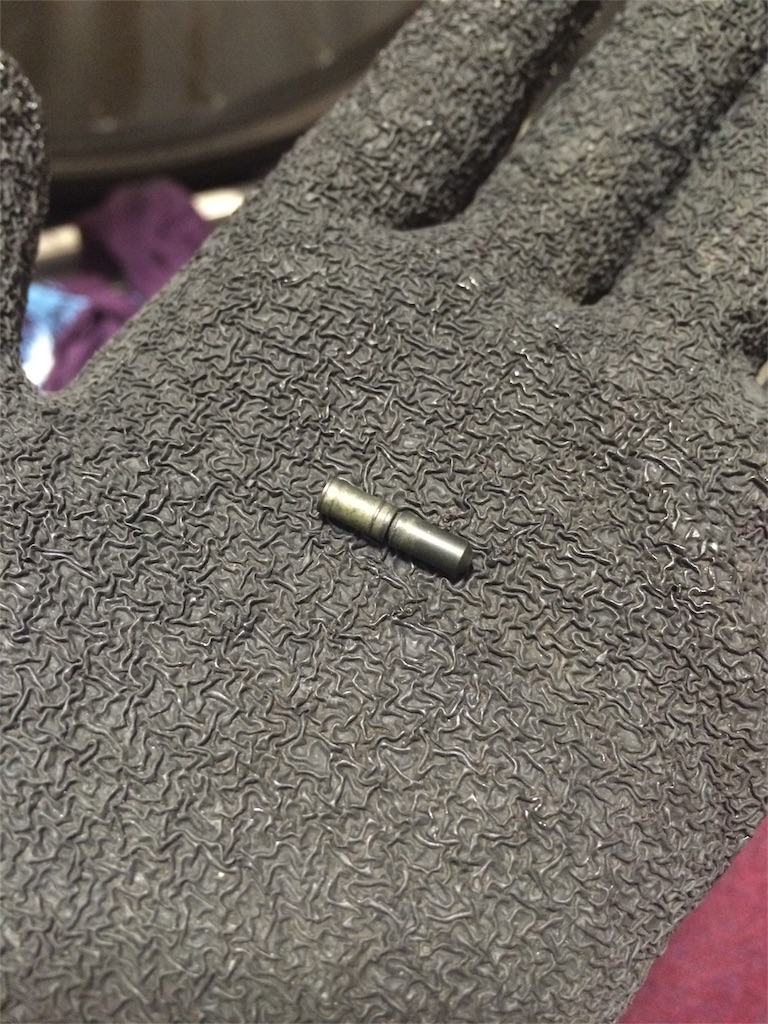

付属のコネクトピンを使い繋げます。

f:id:youscyclecabin118:20160526090326j:image

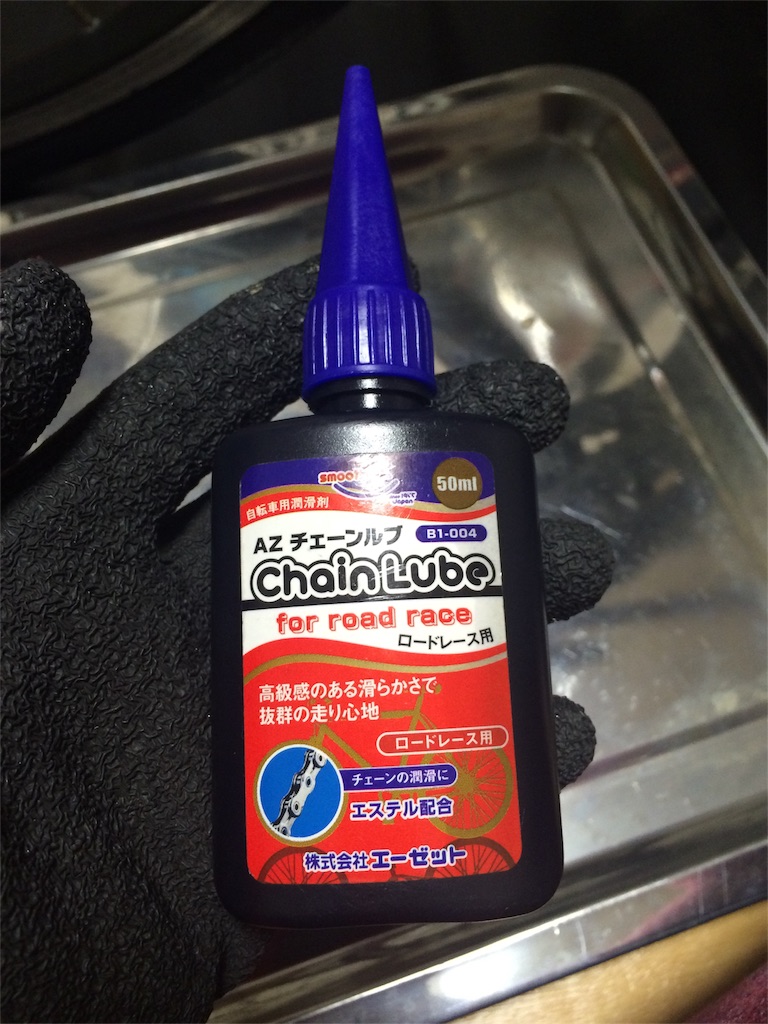

ピンにはチェーンオイルを塗ってから入れます。

f:id:youscyclecabin118:20160526090407j:image

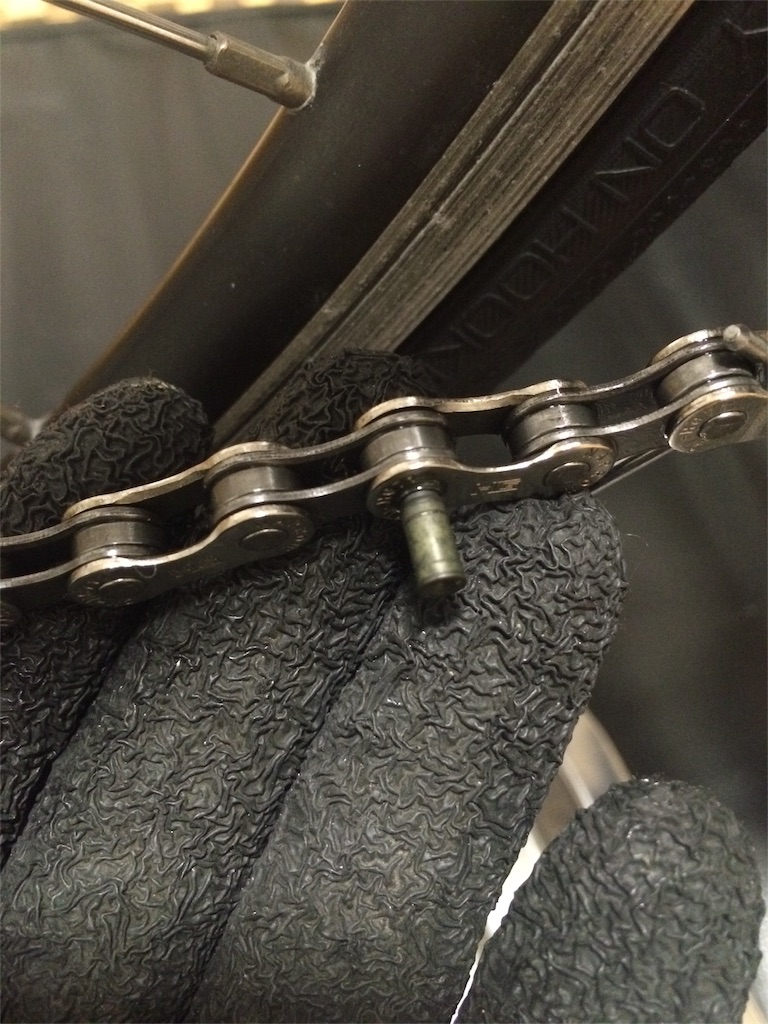

仮で挿入して

f:id:youscyclecabin118:20160526090456j:image

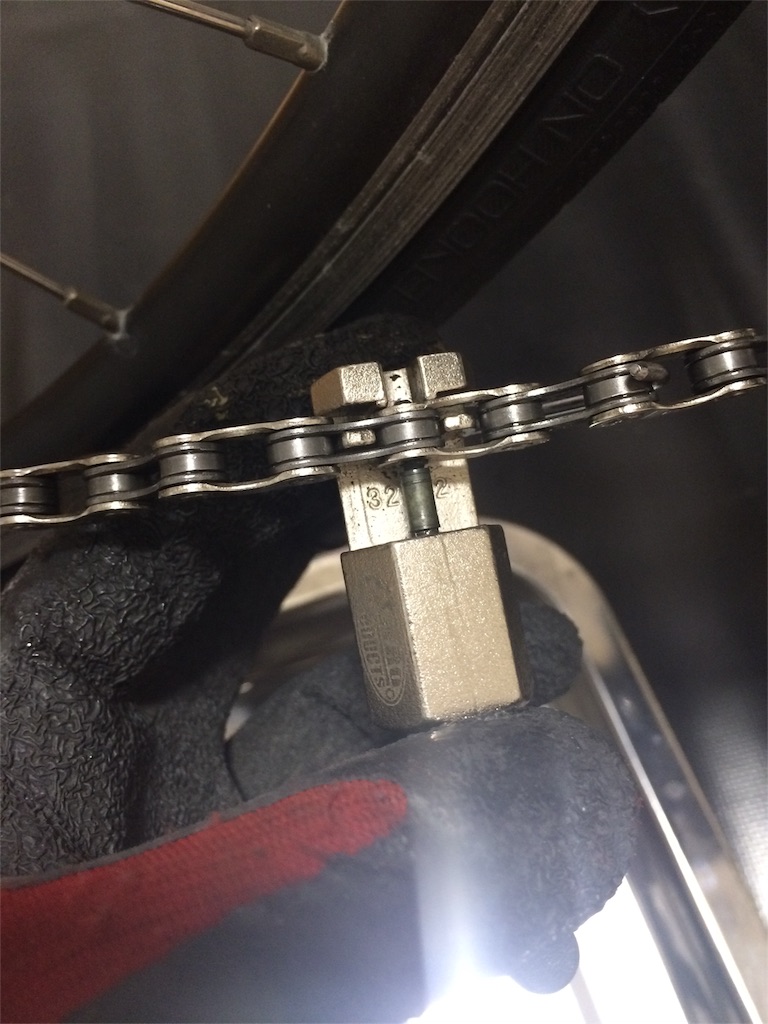

ゆっくり押し込むと

f:id:youscyclecabin118:20160526090526j:image

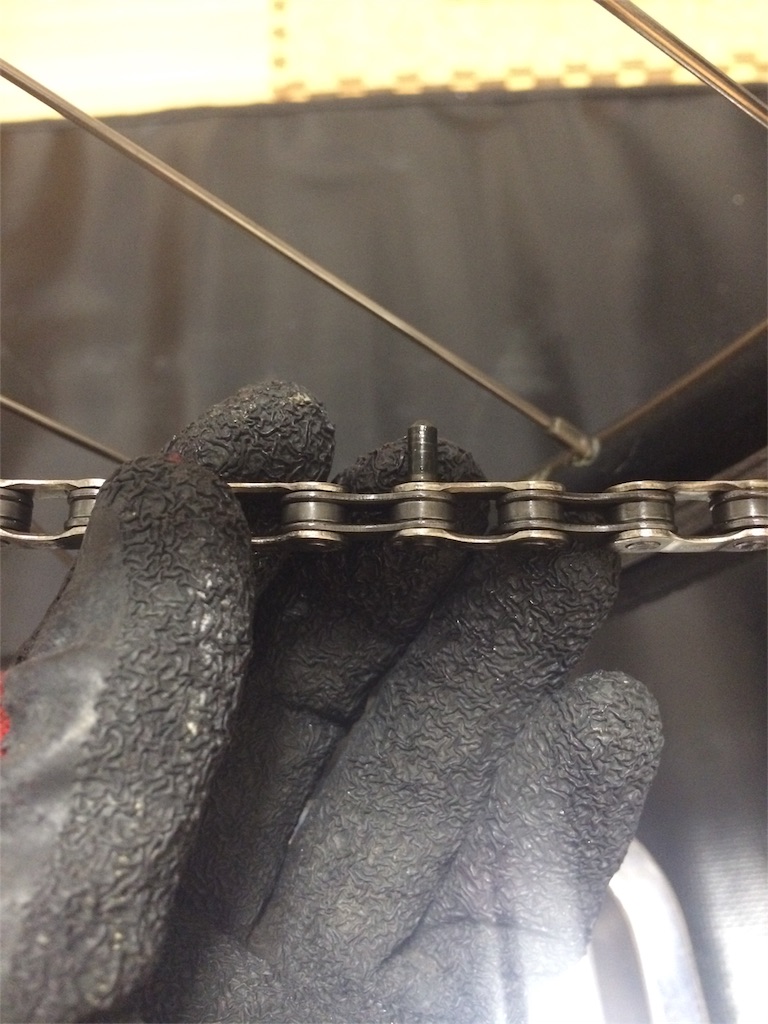

ガイドになる先端部分が出てきます。
押し込み具合は他のピンの頭の出具合を参考にすると良いと思います。

また、微妙な押し込み具合で動きが渋くなったりするので作動性を手でシゴいて確認しながらするとこをお勧めします。

面倒でも少しずつ押し込んで確認する事がコツです。

f:id:youscyclecabin118:20160526090024j:image


調整出来たらガイド部分をペンチで折ます。

f:id:youscyclecabin118:20160526090629j:image

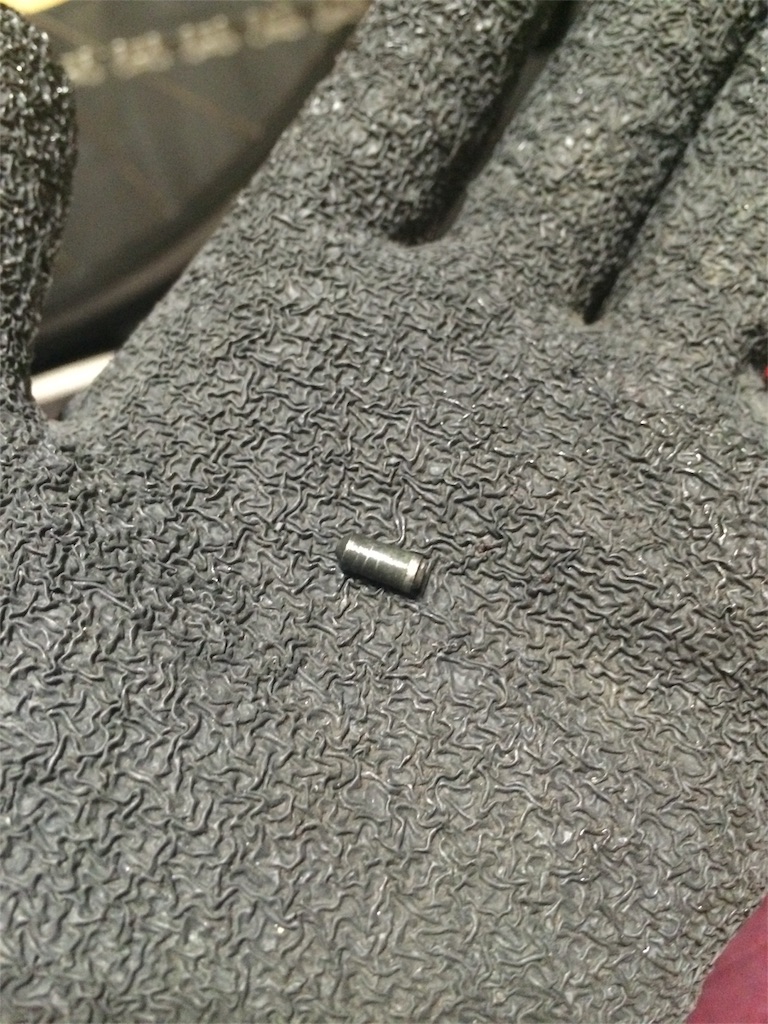

折れました。
気になる人はチェーン側のピンに少し折った時のバリが残るのでヤスリで削ると良いと思います。

そんなに酷くなければ変速性能に影響は無いのでそのままでも良いとは思います。

f:id:youscyclecabin118:20160526090713j:image

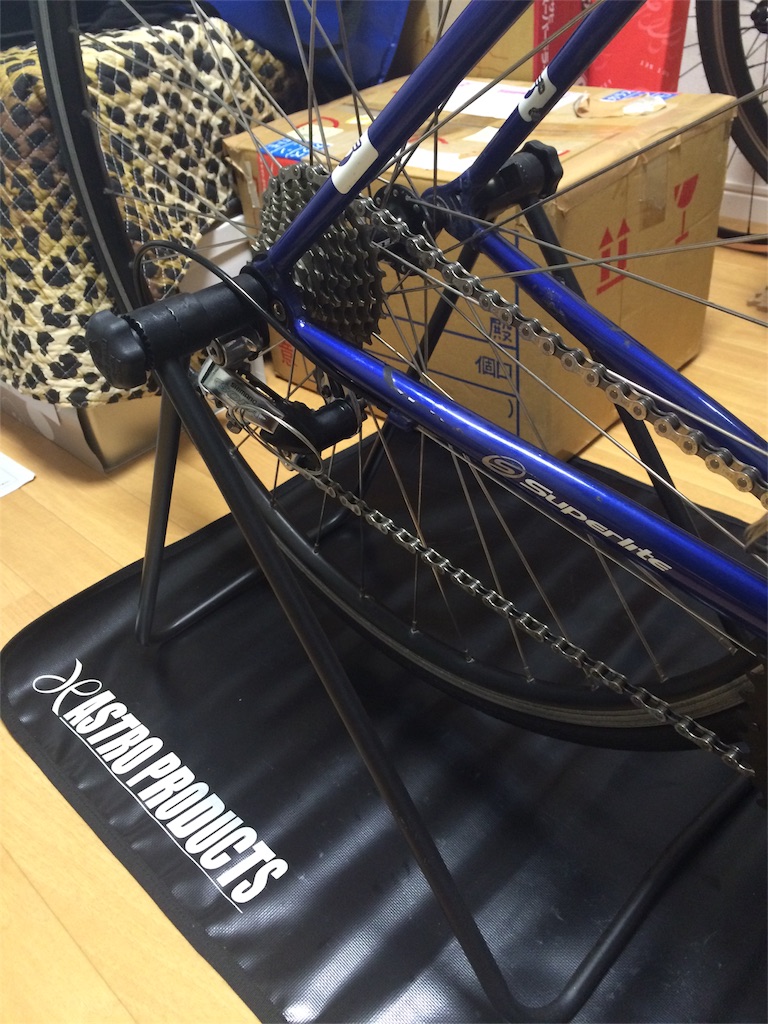

これでドライブトレインは粗方完成。

f:id:youscyclecabin118:20160526090819j:image


後は微調整などが残ってますが、その辺は次回にします。

次回でレストアも完結?になると思いますので、もう少々お付き合い下さい。
